Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO
Numero di modello: LP2019NL
Documento: LP2019NL.pdf
Termini di trasporto & di pagamento
Quantità di ordine minimo: 400/2000/10K/25K
Prezzo: $0.06-$1.2
Imballaggi particolari: T&R
Tempi di consegna: Circa 3-5 giorni
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 5KK/mese
Nome del prodotto: |
Modulo magnetico Ethernet LP2019NL |
Norma di Ethernet: |
IEEE 802.3 10/100BASE-TX |
Supporto POE: |
Sì (fino a 600 mA) |
Casi d'uso: |
Telefoni VoIP, telefoni IP, switch Ethernet |
Rapporto di curva: |
1CT:1CT (TX/RX) |
Tensione di isolamento: |
1500 VRMS |
Temperatura operativa: |
0 °C a °C +70 |
Tipo di montaggio: |
Montaggio superficiale |
Conformità: |
ROHS |
Produttore: |
Fornitore di trasformatori LAN LINK-PP |
Nome del prodotto: |
Modulo magnetico Ethernet LP2019NL |
Norma di Ethernet: |
IEEE 802.3 10/100BASE-TX |
Supporto POE: |
Sì (fino a 600 mA) |
Casi d'uso: |
Telefoni VoIP, telefoni IP, switch Ethernet |
Rapporto di curva: |
1CT:1CT (TX/RX) |
Tensione di isolamento: |
1500 VRMS |
Temperatura operativa: |
0 °C a °C +70 |
Tipo di montaggio: |
Montaggio superficiale |
Conformità: |
ROHS |
Produttore: |
Fornitore di trasformatori LAN LINK-PP |

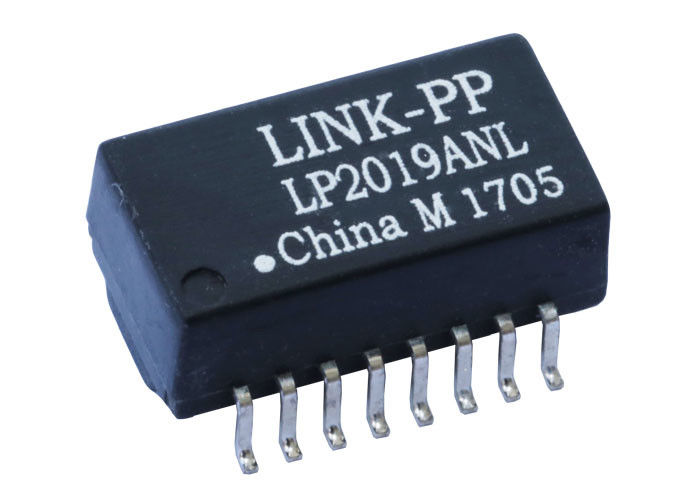

Il...LP2019NLè un compattoModulo magnetico Ethernet 10/100BASE-TXprogettato per applicazioni VoIP, LAN e Power over Ethernet (PoE).Esso integra trasformatori di isolamento ad alte prestazioni ottimizzati per l'integrità del segnale Fast Ethernet, supportando la distribuzione di potenza PoE fino a600 mA.
LP2019NL è ampiamente utilizzato inApparecchiature di rete SOHO, LAN-on-Motherboard (LOM), hub Ethernet, switch, telefoni IP e modem ADSL, in cui la trasmissione stabile dei dati e un isolamento affidabile sono fondamentali.
Fabbricati per soddisfareconformità RoHSe indicati perTemperatura di saldatura massima di 250 °C, l'LP2019NL offre un'eccellente fabbricabilità e un'affidabilità a lungo termine.
| Specifiche elettriche | Valore / Condizione |
|---|---|
| Rapporto di rotazione | TX: 1CT: 1CT RX: 1CT: 1CT |
| Perdita di inserimento | 0.100 MHz: -1,0 dB Max |
| Risultato di perdita | 0.1·30 MHz: -18 dB Min 3060 MHz: -13 dB Min 60 ̊80 MHz: -12 dB Min |
| Intercettazione | 0.100 MHz: -35 dB Min |
| Rifiuto di modalità differenziale/comune (DCMR) | 30 MHz: -42 dB Min 60 MHz: -36 dB Min 100 MHz: -33 dB Min |
| Relazione di rigetto del modo comune (CMRR) | 1 ̊100 MHz: -40 dB Tipo |
| Induttanza (OCL) | Pins 1 ′3, 6 ′8: 350 μH Min @ 100 kHz, 0,1 V, 8 mA DC Bias |
| Resistenza a corrente continua (DCR) | Pini 1 ¢3, 6 ¢8: 0,9 Ω Max |
| Induttanza di fuga (LK) | 1?? 3 (Tie: 16+14): 0,5 μH Max @ 100 kHz, 0,1 V 6?? 8 (Tie: 11+9): 0,5 μH Max @ 100 kHz, 0,1 V |
| Capacità di avvolgimento (Cw/w) | (1?? 3), (16?? 14): 28 pF Max @ 100 kHz, 0,1 V (6?? 8), (11?? 9): 28 pF Max @ 100 kHz, 0,1 V |
| Tensione di isolamento | 1500 Vrms |
| Specificità | Valore / Condizione |
|---|---|
| Temperatura di funzionamento | 0 °C a +70 °C |
| Conformità RoHS | Sì (sufisso NL) |
| Tipo di pacchetto | Montaggio superficiale |
| Dimensioni del corpo | Lunghezza: 12,70 mm Larghezza: 8,89 mm (tipico) Altezza: 7,15 mm max |
L'LP2019NL integra trasformatori di isolamento separati di trasmissione (TX) e ricezione (RX) con rubinetti centrali, adatti alle interfacce PHY Fast Ethernet.
Questa configurazione supporta l'iniezione di potenza PoE attraverso i rubinetti centrali mantenendo l'isolamento del segnale e il controllo EMI.
L'LP2019NL è utilizzato inInterfacce Ethernet 10/100BASE-TXIl sistema è utilizzato per l'isolamento del segnale, la corrispondenza di impedenza e la soppressione del rumore.Telefoni VoIP, telefoni IP, switch Ethernet e apparecchiature di rete SOHO.
Sì. LP2019NL è progettato perApplicazioni Ethernet abilitate a PoEe supporta una corrente continua fino a600 mA, che lo rende adatto per telefoni IP e altri dispositivi PoE.
Sì. LP2019NL è conforme aIEEE 802.3 10/100BASE-TXrichieste elettriche e di isolamento ed è adatto ai progetti PHY Fast Ethernet.
Il trasformatore utilizza unRapporto di giri 1CT:1CTsia sui canali di trasmissione (TX) che su quelli di ricezione (RX), garantendo la simmetria del segnale e la compatibilità PHY.
LP2019NL fornisce un indice di isolamento di1500 Vrms, che soddisfano i requisiti di sicurezza e di isolamento standard di Ethernet.
Sì. LP2019NL è ottimizzato perApplicazioni telefoniche VoIP e IP, offrendo basse perdite di inserimento, forte rigetto del rumore in modalità comune e affidabile gestione dell'alimentazione PoE.
Sì.Sufisso NLindica pienoconformità RoHScon una temperatura nominale della saldatura a riversamento di250 °C.
Il...LP2019NL 10/100BASE-TX VoIP Magnetics Moduleè una soluzione di trasformatore Ethernet compatta, pronta per il PoE, progettata per applicazioni Fast Ethernet.LP2019NL è una scelta affidabile per i telefoni VoIP, telefoni IP e apparecchiature di rete Ethernet.
