44620-0002 Jack modulare RJ45 schermato con funzione di esclusione RJ-11

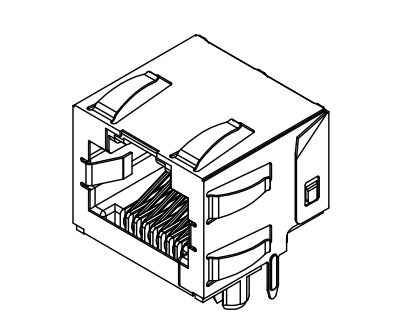

Il44620-0002è un jack modulare inverso ad alte prestazioni a singola porta (1x1) progettato per applicazioni di rete e telecomunicazioni ad alta densità.Dotato di un basso profilo, orientamento ad angolo retto, questo connettore blindato è progettato per la durata e l'integrità del segnale superiore in ambienti compatti.

La sua caratteristicaCaratteristica di tenuta RJ-11fornisce una protezione meccanica, impedendo l'inserimento accidentale di prese RJ-11 o RJ-12 più piccole che potrebbero danneggiare i perni esterni dell'interfaccia RJ-45.

Caratteristiche del connettore RJ45 a porta singola senza elettromagneti:

I connettori femminili Shielded 8P8C RJ45 sono componenti affidabili per la connessione alla rete.Senza LED è adatto per dispositivi che non richiedono una visualizzazione dello statoQuesto connettore RJ45 blindato è conforme alle normative RoHS e di sostenibilità ambientale.

• Progettazione invertita: ottimizza lo spazio del PCB e semplifica la gestione dei cavi in contenitori stretti.
• Scudo integrato: presenta uno scudo in ottone con schede di terra del pannello per fornire un'eccellente protezione EMI e messa a terra.
• RJ-11 Protezione da tenuta: La progettazione meccanica previene in modo specifico i danni dovuti a un inserimento improprio della spina.
• Qualità superiore del materiale: costruito con terminali in nylon (UL 94V-0) riempito di vetro ad alta temperatura e in bronzo fosforo ad alta conducibilità.
• Rivestimento affidabile: 50 micropollici (1,27 $mu$m) di selezionata placcatura in oro nell'area di contatto garantisce una durata di accoppiamento a lungo termine fino a 500 cicli.

44620-0002 RJ45 senza magneti Specificativi dettagliati

Fisica e meccanica

Specifiche elettriche

Specificativi della saldatura e dell'ambiente

44620-0002 Fogli RJ45:

Jack modulare RJ45Conformità e norme

• Regolamento FCC:Conforme alla parte 68.5 della FCC per i jack modulari.
• Standard cosmetico:Risponde ai requisiti della classe B di PS-45499-002.
• Specifica del prodotto:PS-43860-003.
• Fammabilità:Classificazione UL 94V-0.

Molex 44620-0002 RJ-45 Jack modulare invertito FAQ

1. Visualizzazione generale del prodotto

D1: Cos'è la "RJ-11 Keepout Feature"?

Si tratta di un progetto meccanico che impedisce l'inserimento accidentale di una spina RJ-11 nel jack RJ-45, proteggendo i sensibili perni esterni dai danni.

D2: Cosa significa "Invertito" per questo connettore?

La presa è orientata verso l'alto, la scheda di blocco del cavo di accoppiamento è rivolta verso l'alto quando il connettore è montato sul PCB.

D3: Questo connettore è blindato?

Include uno scudo di ottone per la protezione EMI e i pannelli di terra.

2Materiale e qualità delle costruzioni

Q1: Quali materiali sono utilizzati?

• Alloggiamento: nero, riempito di vetro, di nylon (PA), UL 94V-0
• Termini: Fosforo bronzo ad alte prestazioni
• Scudo: ottone resistente

Q2: Quali sono le specifiche di rivestimento?

• Area di contatto: Min 50 μin (1,27 μm) Oro
• PC Area della coda: Min 100 μin (2,54 μm) stagno
• Sottopiastra: Min 50 μin (1,27 μm) nichel
• Scudo: 100 μin (2,54 μm) Nickel su 50 μin (1,27 μm) Sottoplacca di rame

3. Specifiche tecniche e impronta

Q1: Qual è l'altezza del jack?

Altezza a basso profilo: 13,46 mm (.530")

Q2: Qual è lo spessore raccomandato del PCB?

1.57 mm (.062")

Q3: Quali sono le tolleranze di diametro del foro per il layout del PCB?

Diametro tipico del foro terminale: 0,89 ± 0,08 mm (0,035" ± 0,003")

4. Conformità e norme

D1: questo jack soddisfa i regolamenti della FCC?

Sì, è conforme al regolamento FCC parte 68.5 per i jack modulari.

Q2: Qual è la specifica cosmetica?

Risponde ai requisiti della classe B della specifica cosmetica PS-45499-002.

D3: Questi jack sono impilabili?

L'accoppiamento lato a lato è supportato per le versioni senza schede di terra del pannello.

5Imballaggio e manipolazione

Q1: Come è confezionato il 44620-0002?

Confezionato in vassoi termoformati secondo le specifiche di Molex PK-43860-005.

Q2: Qual è l'intervallo di temperatura per la saldatura?

Resiste alla saldatura a onde fino a 260°C.
