Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO
Numero di modello: LP72431ANL
Documento: LP72431ANL.pdf
Termini di trasporto & di pagamento
Quantità di ordine minimo: 400/2000/10K/25K
Prezzo: $0.6-$0.9
Imballaggi particolari: Nastro e bobina
Tempi di consegna: in Stock Ship Today
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3KK/Month
Specifica: |
LP72431ANL |
Tipo di prodotto: |
Modulo trasformatore 10GBASE-T con PoE++ |
Conteggio dei pin: |
24 pin |
Campioni gratuiti: |
Disponibile |
Velocità dati: |
10GBASE-T |
Numero di canali/porti: |
separare |
PoE: |
PoE++ |
Tipo di montaggio: |
smt |
Rapporto di curva: |
1:1 |
Intervallo di temperatura operativa: |
Da -40°C a +85°C |
Specifica: |
LP72431ANL |
Tipo di prodotto: |
Modulo trasformatore 10GBASE-T con PoE++ |
Conteggio dei pin: |
24 pin |
Campioni gratuiti: |
Disponibile |
Velocità dati: |
10GBASE-T |
Numero di canali/porti: |
separare |
PoE: |
PoE++ |
Tipo di montaggio: |
smt |
Rapporto di curva: |
1:1 |
Intervallo di temperatura operativa: |
Da -40°C a +85°C |

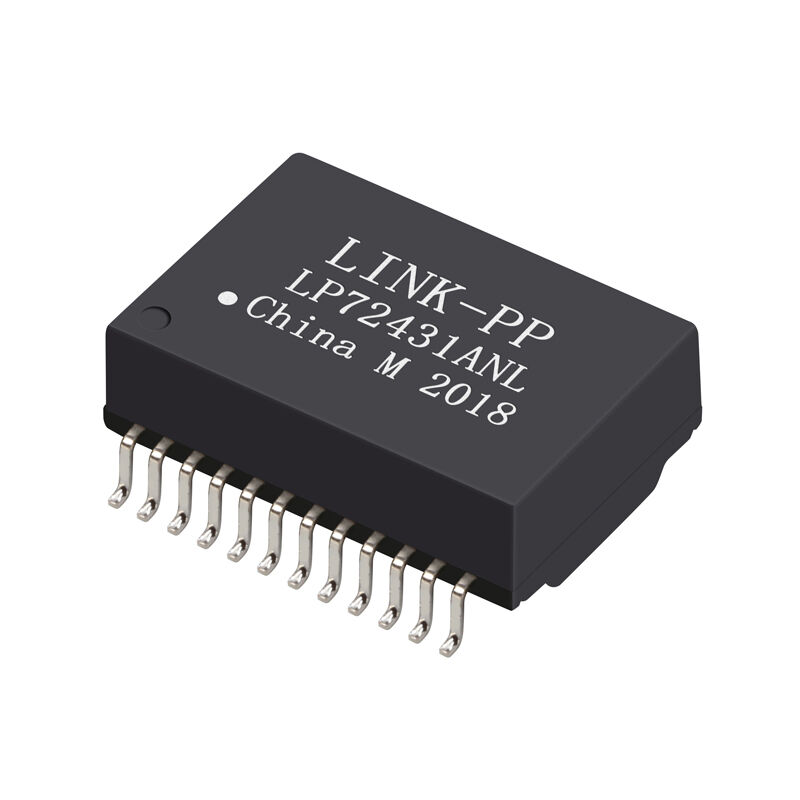

LP72431ANL è unModulo trasformatore 10GBASE-Tspecificamente progettati perApplicazioni PoE++ (IEEE 802.3bt)Il modulo integra robuste caratteristiche magnetiche ottimizzate per la trasmissione Ethernet 10G ad alta frequenza e la fornitura di potenza PoE++ ad alta corrente fino a 1000mA.
Progettato per un'affidabilità di livello industriale, LP72431ANL garantisce l'integrità del segnale stabile, una forte soppressione EMI e un isolamento rafforzato in ambienti di rete esigenti.
|
Tipo |
P/N |
Produttore |
Descrizione |
|
Modulo del trasformatore 10GBASE-T |
LP72431ANL |
LINK-PP |
Temperatura industriale. 1A Capacità CC. SMD a 24 pin. |
|
|
|||
|
Numero di porti |
AutoMDX |
Velocità |
Accendi la radio. |
|
Porto unico |
Sostenuto |
10G Base-T |
1:1 |
|
|
|||
|
Tipo di montaggio |
Dimensione |
Altezza |
Prezzo unitario |
|
Montaggio superficiale |
18.15x16.0 mm |
6.0 mm |
Da 0,6 a 0 dollari.9 |
| Parametro | Specificità |
|---|---|
| Tipo di montaggio | Montaggio superficiale |
| Pin Pitch | 1.27 mm |
| Altezza del pacchetto | 0.236 in / 6,0 mm |
| Lunghezza del pacchetto | 0.715 in / 18.15 mm |
| Larghezza del pacchetto | 0.630 pollici / 16.0 mm |
| Impronta PCB raccomandata | Circa 17,55 mm × 16,5 mm |
| Temperatura di funzionamento | -40°C a +85°C |
| Temperatura massima di riversamento | 250°C (5 secondi) |
| Parametro | Specificità |
|---|---|
| Rapporto di rotazione | 1CT: 1CT ± 5% |
La configurazione bilanciata a punta centrale garantisce un corretto abbinamento dell'impedenza tra PHY e il lato del cavo.
| Condizione di prova | Valore |
|---|---|
| 100 kHz, 100mV, 8mA di bias di corrente continua | 120 μH Min |
Ottimizzato per la trasmissione 10G ad alta frequenza supportando le condizioni di bias PoE++ DC.
| Parametro | Specificità |
|---|---|
| Corrente di linea di corrente continua bilanciata | 1000mA Max @ 57VDC (continua) |
Progettato per i requisiti di PoE++ di alta potenza.
| Parametro | Specificità |
|---|---|
| Tensione di isolamento | 1500 Vrms |
Fornisce un isolamento rinforzato tra circuiti primari e secondari.
| Intervallo di frequenza | Perdita di inserimento (massimo) |
|---|---|
| 1 ¢ 200 MHz | -1,2 dB |
| 200 ∼ 300 MHz | -1,5 dB |
| 300 ∼ 400 MHz | -2,0 dB |
| 400 ∼ 500 MHz | -3,0 dB |
La bassa perdita di inserimento supporta prestazioni stabili del diagramma oculare 10GBASE-T su bande di frequenza estese.
| Intervallo di frequenza | Risultato di perdita |
|---|---|
| 1 ‰ 100 MHz | -18 dB Min |
| 100 ‰ 200 MHz | -16 dB Min |
| 200 ‰ 500 MHz | -6 dB a -12 dB |
Garantisce un corretto abbinamento dell'impedenza e una riflessione minima del segnale.
| Intervallo di frequenza | Tipico |
|---|---|
| 1 ¢ 500 MHz | -25 dB |
| Intervallo di frequenza | Tipico |
|---|---|
| 1 ¢ 500 MHz | -20 dB |
Suppressione efficace del rumore EMI e del rumore in modalità comune in ambienti Ethernet ad alta velocità.
LP72431ANL è unModulo di trasformatore 10GBASE-T PoE++combinando:
È ideale per gli switch Ethernet 10G di nuova generazione, le apparecchiature industriali PoE++ e le infrastrutture di rete ad alte prestazioni che richiedono una trasmissione di dati stabile e una fornitura di alta potenza.
Risposta:
LP72431ANL è un10GBASE-T PoE++ modulo di trasformatore magnetico LANProgettato per l'Ethernet ad alta velocità con potenza potenziata.Applicazioni IEEE 802.3bt (PoE++), dove entrambiTrasmissione dati 10G- eelevata capacità di corrente continuaLe applicazioni tipiche includono gli switch aziendali, le apparecchiature di alimentazione PoE++ (PSE), i dispositivi alimentati (PD) e i sistemi di rete ad alte prestazioni.
Risposta:
LP72431ANL è dotato di un'elevata capacità di gestione della corrente continua di1000mA continuo @57VDC, isolamento rinforzato (1500 Vrms) e magnetismo ad alta frequenza ottimizzato.carichi di potenza PoE++mantenendo l'integrità del segnale 10G stabile su tutto il collegamento LAN.
Risposta:
Sì. LP72431ANL è pienamente conformeIEEE 802.3bt, lo standard che definisce i requisiti PoE++ sia per la fornitura di potenza che per le prestazioni di segnalazione Ethernet.Certificazione UL (numero di fascicolo E484653)e si incontraconformità ambientale RoHS.
Risposta:
Il trasformatore LP72431ANL è dotato di un1CT: 1CT ± 5%Questa configurazione equilibrata garantisce un corretto abbinamento dell'impedenza tra Ethernet PHY e il cavo, che è fondamentale per mantenere laPerformance del collegamento 10GBASE-T.
Risposta:
LP72431ANL è progettato per il supporto del segnale a banda larga da 1 MHz a 500 MHz, compresa una bassa perdita di inserimento e una perdita di ritorno controllata che aiutano a preservare l'integrità del segnale per le applicazioni 10G:
Queste specifiche supportano robusteprestazioni di trasmissione 10GBASE-Te basso IME.
Risposta:
Sì. LP72431ANL ha un'ampiagamma di temperature di esercizio da -40°C a +85°CIl modulo sopporta anche condizioni di reflusso standard di montaggio in superficie fino a250°C per 5 secondi.
Risposta:
LP72431ANL viene in unDispositivo di montaggio superficiale a 24 pin (SMD)pacchetto generalmente fornito inNastro e bobinaL'imballaggio compatto riduce sensibilmente l'impronta della scheda fornendo una robusta stabilità meccanica.
Risposta:
LP72431ANL include magnetismo integrato ottimizzato per la segnalazione differenziale e il rigetto del rumore in modalità comune.EMI e miglioramento delle prestazioni di errore di bitin ambienti 10G ad alta velocità.
Risposta:
Sì, LP72431ANL è adatto per dispositivi SOHO (Small Office/Home Office) come modem ADSL o porte LAN integrate.La sua elevata capacità di corrente e la sua gamma di temperature industriali la rendono particolarmente preziosa insistemi PoE++ per imprese e industriadove le prestazioni e l'affidabilità sono fondamentali.
Risposta:
Gli ingegneri di progettazione dovrebbero convalidare LP72431ANL come parte della loroEthernet PHY, magnetismo e layout co-designTra i controlli importanti figurano:
La combinazione di queste valutazioni garantisce prestazioni e conformità ottimali del sistema.
Risposta:
IlAutoMDXQuesta funzionalità semplifica la connettività dell'interfaccia di rete rilevando e configurando automaticamente le coppie di trasmissione/ricezione appropriate..
Risposta:
La scheda completa con le specifiche elettriche, le assegnazioni dei pin, il layout PCB raccomandato e i disegni meccanici è disponibile sul sito web dellaSito ufficiale LINK-PPPer un supporto tecnico, contattare i rappresentanti di vendita o di ingegneria di LINK-PP.
