Dettagli del prodotto
Luogo di origine: La Cina
Marca: LINK-PP
Certificazione: UL,ROHS,Reach,ISO
Numero di modello: 0826-1G1T-23-F
Documento: LPJK0071AWNL.pdf
Termini di trasporto & di pagamento
Quantità di ordine minimo: 50/500/1000/25K
Prezzo: $0.05-$1.28
Imballaggi particolari: 50PCS/Tray, 1200pcs/Carton
Tempi di consegna: Circa 3 giorni
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 4200K-PCS/Month
Numero di parte: |
0826-1G1T-23-F |
Numero di porte: |
1x1 |
Velocità: |
1000Base-T |
Campioni: |
Disponibile gratuitamente |
Equivalente: |
LPJK0071AWNL |
Dimensione: |
32.77x16.31x13.61mm |
GUIDATO: |
G/G |
Temperatura operativa: |
0 ~ + 70oC |
Configurazione della porta: |
Tab up |
Schede EMI: |
Con |
Numero di parte: |
0826-1G1T-23-F |
Numero di porte: |
1x1 |
Velocità: |
1000Base-T |
Campioni: |
Disponibile gratuitamente |
Equivalente: |
LPJK0071AWNL |
Dimensione: |
32.77x16.31x13.61mm |
GUIDATO: |
G/G |
Temperatura operativa: |
0 ~ + 70oC |
Configurazione della porta: |
Tab up |
Schede EMI: |
Con |

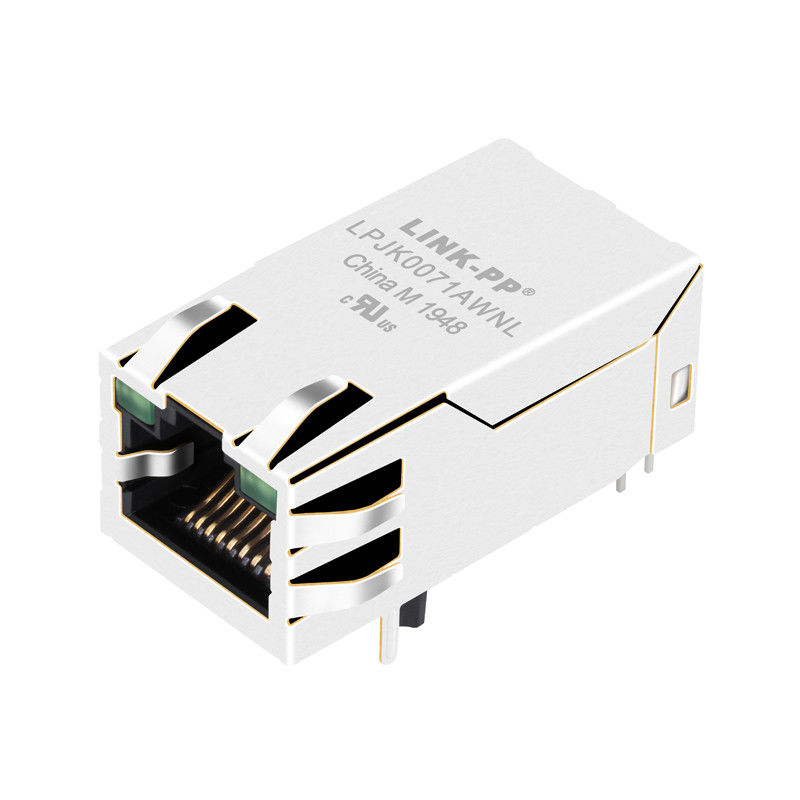

Il 0826-1G1T-23-F è un modulo connettore integrato (ICM) Gigabit a porta singola (1x1) di prima scelta, progettato per dispositivi di rete ad alta larghezza di banda. Caratterizzato da una topologia magnetica avanzata a 12 core con filtraggio common-mode integrato su tutte e quattro le coppie differenziali, questo connettore Tab-Up, Non-PoE offre una perdita di inserzione ultra-bassa fino a 125 MHz, una soppressione EMI superiore e una placcatura in oro da 50 micro-pollici per hardware Ethernet commerciale esigente.
| Parametro | Specifiche |
|---|---|
| Velocità | 1000BASE-T (Gigabit Ethernet) |
| Topologia Magnetica | Design a 12 Core |
| Configurazione Porta | 1×1 Porta Singola |
| Orientamento Latch | Tab-Up |
| Temperatura Operativa | 0°C a +70°C |
| Capacità PoE | Non-PoE |
| Interfaccia Contatto | Oro Duro 50 μin |
| Stato Ottico | Doppio LED Verde |
| Isolamento HiPot | 1500 Vrms |
| Valutazione Saldatura | 260°C Max. (10s) |
| Approvazioni di Sicurezza | UL E196366 / E169987 |
| Schermo | Lega di Rame con EMI Ta |
| Categoria | Parametro di Ingegneria | Benchmark Tecnico | Condizione di Test / Note |
|---|---|---|---|
| Identificazione Base | Codice Articolo (P/N) | 0826-1G1T-23-F | Rev. F Ciclo di Vita Attivo |
| Nome Serie | Gigabit MagJack | Modulo Connettore Integrato | |
| Ethernet & Magnetici | Velocità di Trasmissione | 1000BASE-T (Gigabit Ethernet) | Retrocompatibile 10/100Base-T |
| Architettura Core | 12 Core (4 Canali Differenziali) | Filtraggio individuale TP1, TP2, TP3, TP4 | |
| Rapporto di spire (Tutti i Canali) | 1CT : 1CT (±2%) | Canali di trasmissione e ricezione abbinati | |
| Induttanza a Circuito Aperto (OCL) | 350 μH MIN. | @ 100 kHz, 100 mVrms, 8 mA DC Bias | |
| Perdita di Inserzione | 0.1–1.0 MHz: -1.1 dB MAX. 1.0–65 MHz: -0.5 dB MAX. 65–100 MHz: -0.8 dB MAX. 100–125 MHz: -1.2 dB MAX. |
Valutato fino a 125 MHz per un margine Gigabit esteso | |
| Perdita di Ritorno (Rif. 100 Ω) | 0.5–40 MHz: -18 dB MIN. 40–100 MHz: -(12 + 20 log(f/80 MHz)) dB MIN. |
La perdita di ritorno ottimale garantisce un basso jitter del pacchetto | |
| Reiezione Common Mode verso CM | -30 dB MIN. | 100 kHz–100 MHz | |
| Reiezione Common Mode verso DM | -35 dB MIN. | 100 kHz–100 MHz | |
| Isolamento Dielettrico (HiPot) | 1500 Vrms MIN. | Verificato al 100% in produzione secondo IEEE 802.3 | |
| Potenza Nominale PoE | Non-PoE | Linee dati pure; terminazione isolata | |
| Ottico (Matrice LED) | LED 1 (Anteriore Destro) | Verde Puro | Anodo Pin 14 (+) / Catodo Pin 13 (-) |
| LED 2 (Anteriore Sinistro) | Verde Puro | Anodo Pin 16 (+) / Catodo Pin 15 (-) | |
| Caratteristiche Ottiche LED | VF = 2.2 V TYP. λD = 570 nm TYP. |
alla condizione di test IF = 20 mA | |
| Meccanica e Materiali | Tipo di Montaggio | THT (Through Hole Mount) | Uscita PCB ad angolo retto / Orizzontale |
| Direzione Latch / Tab | Tab-Up (Latch Up) | Innesto latch superiore | |
| Materiale Alloggiamento | Termoplastico PA, Nero | Classe di infiammabilità UL 94V-0 | |
| Placcatura Interfaccia Contatto | Oro duro 50 micro-pollici | Oltre 30 micro-pollici di nichel sottostante | |
| Guscio di Schermatura | Lega di rame nichelata | Con linguette a molla EMI continue superiori/laterali | |
| Perni e Fili di Saldatura | Filo di rame stagnato, diametro 0.018" | Fili di terra pre-stagnati al 100% | |
| Dimensioni Complessive | 32.77 mm (L) × 16.31 mm (W) × 13.61 mm (H) | 1.290" (D) × 0.642" (W) × 0.536" (H) | |
| Raccomandazione Ritaglio Pannello | 17.07 mm [0.672"] Larghezza × 14.00 mm [0.551"] Altezza | Distanza dalla superficie anteriore: 2.03 mm [0.080"] | |
| Termica e Affidabilità | Temperatura Operativa | 0°C a +70°C | Profilo di temperatura commerciale |
| Limite di Saldatura ad Onda | 260°C MAX. per 10 Secondi MAX. | Compatibile con saldatura ad onda senza piombo | |
| Conformità Normativa | Conformità Normativa | Conforme RoHS, Conforme Cavità FCC | cURus File #E196366 & #E169987 |
| Imballaggio Standard | 40 pezzi / vassoio; 10 vassoi (400 pezzi) / scatola master | Codice Articolo Vassoio: 0200-9999-F6 (Superiore) / 0200-9999-F7 (Inferiore) |
1. Layout Fori PCB Raccomandato:
2. Ritaglio Pannello Raccomandato:
3. Inviluppo Termico Saldatura ad Onda:
No. Il 0826-1G1T-23-F è un connettore Gigabit Non-PoE. È progettato esclusivamente per la trasmissione dati ad alta velocità fino a 1000BASE-T. Se il tuo sistema richiede l'iniezione di potenza PoE o PoE+, dovresti selezionare serie con rating PoE come la serie Bel Fuse 0826-1X1T o la serie LINK-PP LPJK.
La topologia a 12 core integra trasformatori di isolamento dedicati e filtri common mode su tutte e 4 le coppie differenziali (8 conduttori) richieste per il Gigabit Ethernet. Questo design minimizza le collisioni di pacchetti, elimina il crosstalk inter-coppia e garantisce un'elevata integrità del segnale fino a 125 MHz.
Sia il LED 1 che il LED 2 sono LED verdi standard. Il LED 1 (destro) è pilotato con positivo sul Pin 14 e massa sul Pin 13. Il LED 2 (sinistro) è pilotato con positivo sul Pin 16 e massa sul Pin 15. Entrambi presentano una caduta di tensione diretta di circa 2.2V a 20 mA.
