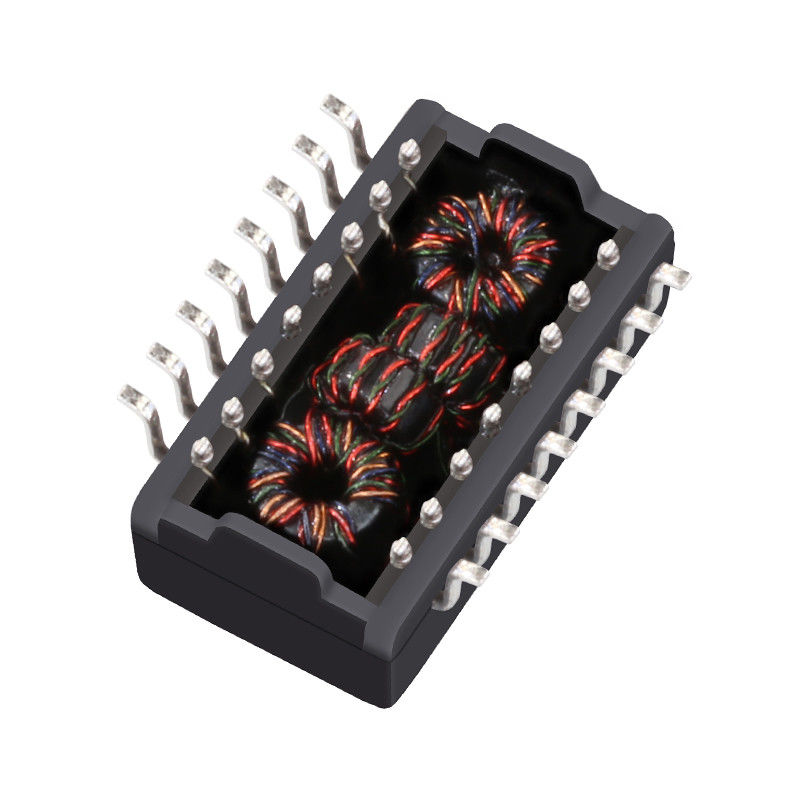

Trasformatore Ethernet automobilistico SMT TG110-A050N2LF 10/100BASE-TX

Il TG110-A050N2LF è un trasformatore SMT (Surface Mount Technology) ad alte prestazioni, di grado automobilistico, specificamente progettato per applicazioni Ethernet 10/100BASE-TX. Prodotto da Halo Electronics, questo componente a singola porta è completamente qualificato AEC-Q200, garantendo i massimi livelli di affidabilità e durata richiesti per i rigorosi ambienti automobilistici.

Progettato con un compatto ingombro SMD, il TG110-A050N2LF fornisce isolamento galvanico critico e condizionamento del segnale, rendendolo un componente essenziale per la comunicazione dati ad alta velocità nei veicoli moderni.

• Affidabilità di grado automobilistico: Completamente conforme agli standard AEC-Q200, garantendo prestazioni sotto stress meccanico e variazioni ambientali.
• Integrità del segnale ottimizzata: Presenta un rapporto spire 1CT:1CT sia per i canali di trasmissione che di ricezione, fornendo un eccellente adattamento di impedenza.
• Alto isolamento: Offre una protezione Hi-Pot da 1500Vrms, salvaguardando i chip PHY sensibili da sovratensioni e rumore.
• Basse parassite: Con una capacità massima tra avvolgimenti (Cw/w) di soli 35pF e un basso DCR di 0,9Ω, minimizza la distorsione del segnale e la perdita di inserzione.
• Robusto packaging SMT: Progettato per l'assemblaggio automatizzato pick-and-place, riducendo i costi di produzione e migliorando l'efficienza dello spazio sul PCB.

Specifiche tecniche del trasformatore SMT 10/100BASE-TX

Applicazioni tipiche del trasformatore Ethernet automobilistico TG110-A050N2LF

• Sistemi di infotainment automobilistico
• Connettività Ethernet in-vehicle
• Moduli di comunicazione 10/100BASE-TX
• Hardware di rete automobilistico
• Progetti di magnetici SMD compatti che richiedono la qualifica AEC-Q200

Qualità e conformità

Il TG110-A050N2LF è senza piombo e conforme a RoHS. La sua qualifica AEC-Q200 indica che ha subito test approfonditi per cicli termici, polarizzazione di umidità, shock meccanico e vibrazioni, garantendo che soddisfi le stringenti richieste della catena di approvvigionamento automobilistica globale.

 FAQ sui trasformatori Ethernet AEC-Q200

Il TG110-A050N2LF è una soluzione pratica per gli ingegneri che cercano un trasformatore che bilanci le prestazioni elettriche con la qualifica automobilistica. Il suo OCL da 350µH, basso DCR di 0,9Ω e limite di capacità di 35pF supportano una trasmissione efficiente del segnale, mentre la valutazione hi-pot da 1500Vrms aggiunge fiducia nell'isolamento per le applicazioni Ethernet.

D1: Per cosa viene utilizzato il TG110-A050N2LF?

È un trasformatore Ethernet automobilistico SMD a singola porta 10/100BASE-TX progettato per infotainment automobilistico e sistemi di rete simili.

D2: Il TG110-A050N2LF è qualificato AEC-Q200?

Sì. La scheda tecnica lo elenca come qualificato AEC-Q200.

D3: Qual è il rapporto spire del TG110-A050N2LF?

Il rapporto spire è 1CT:1CT.

D4: Qual è l'intervallo di temperatura operativa?

L'intervallo di temperatura operativa indicato è da 0 a +70°C.

D5: Quale rating di isolamento fornisce?

Il trasformatore è specificato a 1500Vrms hi-pot.
