Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO
Numero di modello: GST5009clf
Termini di trasporto & di pagamento
Quantità di ordine minimo: 400/2000/10K/25K
Prezzo: $0.06-$1.2
Imballaggi particolari: T&R
Tempi di consegna: in Stock Ship Today
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 5KK/mese
P/n: |
GST5009C LF |
LINK-PP P/N: |
LP82455nl |
Velocità dati: |
1g |
Poe: |
350 mA per coppia |
Montaggio: |
SMD |
Campioni gratuiti: |
Disponibile |
Serie: |
Magnetismo LAN discreto |
Meccanico: |
15.10x10.00x4.00mm |
P/n: |
GST5009C LF |
LINK-PP P/N: |
LP82455nl |
Velocità dati: |
1g |
Poe: |
350 mA per coppia |
Montaggio: |
SMD |
Campioni gratuiti: |
Disponibile |
Serie: |
Magnetismo LAN discreto |
Meccanico: |
15.10x10.00x4.00mm |

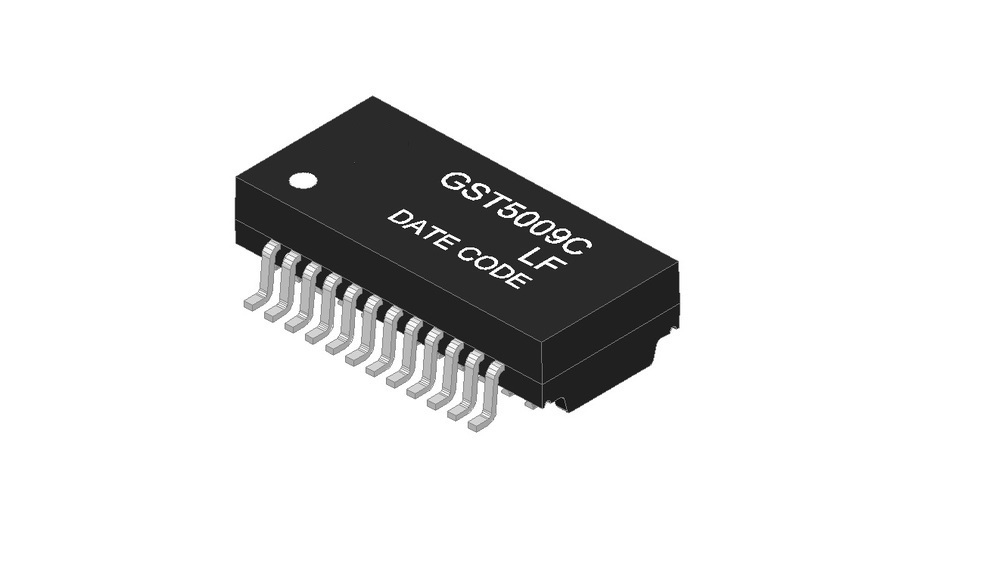

GST5009C LF / LP82455NL – Trasformatore Gigabit Ethernet 1000BASE-T
| Parametro | Condizione di prova | Valore |
|---|---|---|
| Rapporto di spire | 50KHz, 0.5V | 1CT : 1CT ± 2% |
| Induttanza (Ls) | 100KHz, 0.1V, polarizzazione DC 12mA | 350 µH Min |
| Perdita di inserzione | 1–100 MHz | -1.4 dB Max |
| Perdita di ritorno | 1–30 MHz | -16 dB Min |
| Perdita di ritorno | 40 MHz | -14.4 dB Min |
| Perdita di ritorno | 50 MHz | -13.1 dB Min |
| Perdita di ritorno | 60–80 MHz | -12 dB Min |
| Perdita di ritorno | 100 MHz | -10 dB Min |
| Reiezione del modo differenziale al modo comune | 30 MHz | -45 dB Min |
| Reiezione del modo differenziale al modo comune | 60 MHz | -40 dB Min |
| Reiezione del modo differenziale al modo comune | 100 MHz | -35 dB Min |
| Diafonia | 30 MHz | -40 dB Min |
| Diafonia | 60 MHz | -35 dB Min |
| Diafonia | 100 MHz | -30 dB Min |
| Test Hi-Pot | — | 1500 Vrms Min |
