Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO
Numero di modello: TG110-3506NX
Termini di trasporto & di pagamento
Quantità di ordine minimo: 400/2000/10K/25K
Prezzo: $0.06-$3.2
Imballaggi particolari: T&R
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3KK/Month
PN principale: |
TG110-3506NX |
LINK-PP PN: |
LP44006NL |
Velocità: |
10/100 di Base-TX |
Porto: |
Dual Port |
perno: |
40 |
I centri: |
10 |
PN principale: |
TG110-3506NX |
LINK-PP PN: |
LP44006NL |
Velocità: |
10/100 di Base-TX |
Porto: |
Dual Port |
perno: |
40 |
I centri: |
10 |

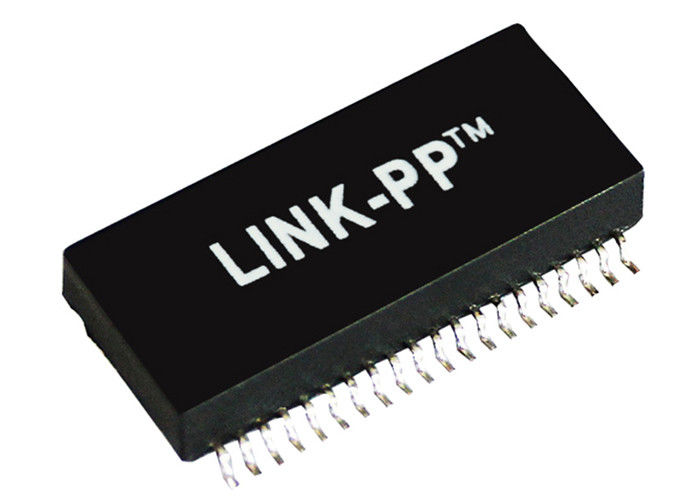

1. Trasformatore di lan della doppia porta
2. ColiStructure: Toroidale
3. trasformatore 100base-t
4. SMD, 16 perni
10 / Trasformatore di lan della doppia porta di 100 BASE-TX con 40 perni
TRASFORMATORI MAGNETICI di singola del porto 100 ETHERNET della base-t
| Applicazione | ETHERNET di lan (NON PoE) |
| AutomDX | SÌ |
| Commento | RoHS LP44006NL compiacente |
| Configurazione RX | T, C |
| Configurazione TX | T, C |
| Costruzione | STAMPATURA PER TRASFERIMENTO |
| I centri per porto | 10 |
| Numero dei porti | DOPPIO |
| PWB | NESSUN PWB |
| Pacchetto | SMT |
| Altezza del pacchetto (pollici) | 0.244or altro |
| Altezza del pacchetto (millimetro) | 6,20 o altro |
| Lunghezza del pacchetto (pollici) | 1,125 o altro |
| Lunghezza del pacchetto (millimetro) | 28,58 o altro |
| Larghezza del pacchetto (pollici) | 0,63 o altro |
| Larghezza del pacchetto (millimetro) | 16,00 o altro |
| RoHS compiacente | YES-RoHS-6 |
| Velocità | 10/100 di BASE-TX |
| Temperatura | 0 - 70 |
| Rapporto RX di giri | 1CT: 1CT |
| Rapporto TX di giri | 1CT: 1CT |
Specifiche elettriche (25):
1. Giri Ratio50KHz, 0.5V
Lato del chip: Linea side=1CT: 1CT+_2%
2. Induttanza (Ls) 100KHz, 0.1V, polarizzazione di CC 12mA:
Lato del chip: min 350uH
3. Inserzione Loss1-100MHz: -1.4dB massimo
4. Loss1-30MHz di ritorno: Min di -16dB
40MHz: Min di -14.4dB
50MHz: Min di -13.1dB
60-80MHz: Min di -12dB
100MHz: Min di -10dB
5. Differenziale al rifiuto di modo comune:
30MHz: Min di -45dB
60MHz: Min di -40dB
100MHz: Min di -35dB
6. Crosstalk30MHz: Min di -40dB
60MHz: Min di -35dB
100MHz: Min di -30dB
7. Ciao-vaso: min 1500Vrms
Applicazioni:
Usato per le attrezzature di comunicazione e della rete quale il HUB, tessera PC, commutatore, router, mainboard del PC, SADH, PDH, telefono del IP, modem di xDSL
Vantaggio competitivo:
16 anni di esperienza di produzione,
persone 2600,
prova di 100%
Termine di consegna flessibile
