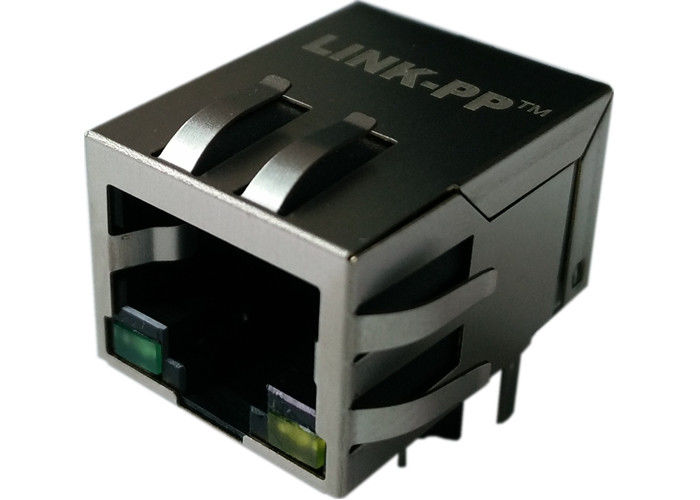

Connettore J0026D21BNL Hipot 1500Vrms RJ45 10/100BT Jack magnetico del PWB

Dettagli rapidi

1.10/100 base-t

linguetta-giù 2.1X1

3.Through presa modulare del foro RJ45

lunghezza RJ45 Magjack di 4.21.3mm

J0026D21BNL SPECFICATIONS ELETTRICO @25℃
1.Turn rapporto (%%P2%):
  TX=1CT: 1 RX=1CT: 1CT
2.Inductance OCL: MIN 350uH
  @100KHz, 0.1V, polarizzazione di CC 8mA
perdita 3.Insertion:
  -1.0dB MAX @ 1-65MHz
perdita 4.Return:
  MIN @ 1-10MHz di -20dB
  MIN @ 10-30MHz di -16dB
  MIN @ 30-60MHz di -12dB
  MIN @ 60-100MHz di -10dB
conversazione 5.Cross:
  MIN @ 1-30MHz di -40dB
  MIN @ 30-60MHz di -35dB
  MIN @ 60-100MHz di -30dB
rifiuto di modo 6.Common:
  MIN @ 1-50MHz di -30dB
  MIN @ 50-150MHz di -20dB
prova 7.Hipot: MIN 1500Vrms
gamma di temperature 8.Operating: 0℃ A 70℃.
