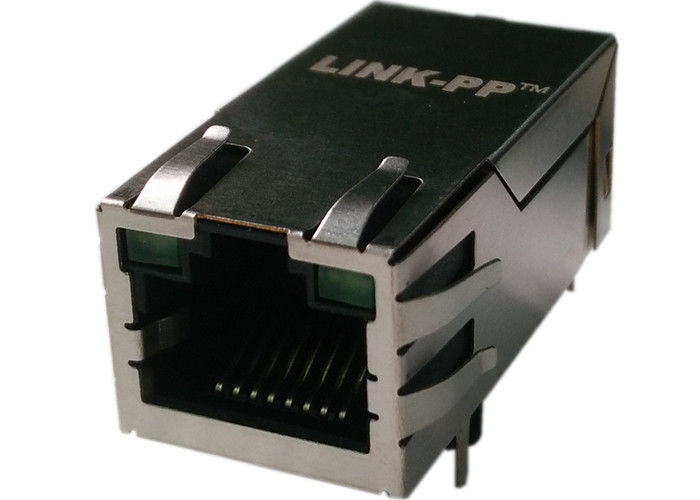

JK0-0177NL 1000BASE-T PoE+ RJ45 Connettore PoE+ RJ45 (Tab-Up, 35W PSE, 2250VDC)

Il JK0-0177NL è un modulo connettore integrato (ICM) RJ45 Gigabit (1000BASE-T) ad alte prestazioni, a porta singola (1x1) della serie proprietaria PulseJack™. Progettato con un'architettura interna avanzata caratterizzata da 12 pin di segnale discreti e 4 pin di alimentazione PoE+ isolati, il JK0-0177NL è pienamente conforme alle specifiche IEEE 802.3at / IEEE 802.3bt.

Fornisce fino a 35W di potenza continua sul sito PSE (15W-30W sul sito PD) su 2 o 4 coppie, mantenendo un robusto isolamento dielettrico di 2250 VDC. Caratterizzato da un'induttanza in circuito aperto (OCL) minima leader del settore di 350 µH, verificata a 20 mA di polarizzazione DC lato linea, il JK0-0177NL garantisce zero saturazione del nucleo in configurazioni PoE ad alta potenza. Ospitato in un corpo termoplastico ignifugo UL 94 V-0 con classificazione MSL 1, è ottimizzato per hardware di rete ad alta densità, telecamere di sicurezza IP, controller per smart building e access point aziendali.

1. Prestazioni generali e ambientali

2. Erogazione di potenza PoE e caratteristiche elettriche (@ 25°C)

100Ω±15Ω100Ω±15Ω)

3. Materiali, durabilità meccanica e configurazione LED

IF=20 mAIF​=20 mA

Scheda tecnica connettore RJ45 JK0-0177NL

Analisi approfondita: Perché scegliere il JK0-0177NL?

1. Tolleranza alla polarizzazione DC di 20 mA: Prevenire la saturazione del nucleo in caso di elevate correnti sbilanciate

La maggior parte degli ICM Gigabit generici è classificata solo per 11 mA di polarizzazione DC secondo lo standard IEEE 802.3 legacy. Nelle installazioni PoE+ reali, gli squilibri di resistenza delle coppie di cavi possono indurre elevati offset del loop DC.

Il Pulse JK0-0177NL garantisce un OCL minimo di 350 µH a 20 mA di polarizzazione DC, offrendo quasi il doppio del margine di saturazione dei connettori convenzionali. Ciò impedisce il roll-off dell'induttanza, stabilizza la perdita di ritorno ad alta frequenza ed elimina completamente la perdita di pacchetti o il collegamento instabile su lunghe tratte di cavo (fino a 100 metri).

2. Separazione fisica dedicata di 12 segnali + 4 pin PoE

A differenza dei connettori integrati comuni che combinano i center tap su tracce di segnale interne, il JK0-0177NL presenta una separazione fisica esclusiva di 12 pin di segnale e 4 pin di alimentazione PoE di grosso calibro.

• Disaccoppiamento termico: Isola fino a 35W di riscaldamento DC continuo dai segnali differenziali PHY sensibili.
• Riduzione della diafonia di vicino (NEXT): Minimizza l'accoppiamento di mutua induttanza tra i transienti di iniezione di potenza e i trasformatori dati.

Raccomandazioni per la progettazione hardware e il layout del PCB

1. Routing PoE ad alta corrente (4 pin di alimentazione):

• Instradare le 4 tracce di alimentazione PoE dedicate con una larghezza di almeno 30-35 mils (per rame da 1 oz) per gestire correnti di linea continue fino a 720 mA con un aumento minimo della temperatura.
• Posizionare un poligono di trasferimento termico locale sotto i pin di ritorno dell'alimentazione per condurre il calore direttamente nei piani di massa/alimentazione interni.

2. Limite di esclusione per isolamento 2250 VDC:

Mantenere una distanza di separazione assoluta di ≥ 2,0 mm tra il circuito lato linea front-end (massa telaio/schermo) e il circuito lato PHY digitale (massa logica) per superare in sicurezza i test dielettrici di 2250 VDC.

3. Profilo termico di saldatura a onda:

Poiché il modulo presenta un alloggiamento termoplastico MSL 1, è pronto per la saldatura a onda direttamente dalla confezione. La temperatura di picco raccomandata è di 260°C massimo per una durata non superiore a 10 secondi.

Informazioni su approvvigionamento, logistica e ordinazione

• Codice articolo per l'ordinazione: JK0-0177NL
• Standard di imballaggio:Imballaggio in vassoio industriale antistatico (cartoni di spedizione master con imbottitura protettiva).
• Sensibilità all'umidità:JEDEC MSL 1 (non è necessaria alcuna confezione asciutta o cottura prima della saldatura a onda).
• Quantità minima d'ordine (MOQ):Quantità standard di vassoi completi (quantità di campioni supportate per la prototipazione).
• Tempo di consegna standard di fabbrica:6–10 settimane (contattare il nostro ufficio vendite per l'inventario del buffer dinamico).

Domande frequenti

D1: Qual è la differenza operativa tra il Pulse JK0-0177NL e il JXK0-0177NL?

R: La differenza principale risiede nella classificazione della temperatura operativa. Il JK0-0177NL è specificato per ambienti a temperatura commerciale (0°C a +70°C). Il JXK0-0177NL è progettato con filo magnetico e incapsulamento a temperatura estesa per resistere a temperature industriali (-40°C a +85°C). Entrambi i dispositivi condividono pinout, dimensioni del footprint e rapporti di trasformazione elettrica identici.

D2: Il JK0-0177NL può supportare l'alimentazione PoE a 4 coppie IEEE 802.3bt?

R: Sì. Sebbene il JK0-0177NL fosse inizialmente destinato all'erogazione di 30W IEEE 802.3at (PoE+) su 2 coppie (utilizzando le connessioni di linea MX1 e MX2, o 15W utilizzando MX3/MX4), la sua geometria interna del trasformatore a 4 canali e l'estrazione dedicata di 4 pin di alimentazione gli consentono di supportare la distribuzione di potenza da 30W a 80W su tutte e 4 le coppie secondo il più recente standard IEEE 802.3bt.

D3: Perché 350 µH a 20 mA di polarizzazione DC sono critici per le applicazioni PoE+?

R: Quando elevate correnti DC fluiscono attraverso un cavo Ethernet, le discrepanze di resistenza tra le coppie di conduttori generano una polarizzazione DC sbilanciata attraverso gli avvolgimenti del trasformatore. Il JK0-0177NL è garantito per mantenere almeno 350 µH di induttanza con una polarizzazione di corrente DC di 20 mA applicata, prevenendo la saturazione magnetica che potrebbe distorcere i segnali differenziali Ethernet e causare perdita di pacchetti.

D4: Quali transceiver PHY Ethernet sono compatibili con il JK0-0177NL?

R: Il rapporto di trasformazione standard 1CT:1CT su tutti i 4 canali differenziali rende il JK0-0177NL universalmente compatibile con tutti i principali PHY Gigabit Ethernet in modalità corrente e in modalità tensione, inclusi i circuiti integrati di TI, Marvell, Broadcom, Realtek e Microchip.
