Dettagli del prodotto
Luogo di origine: La Cina
Marca: LINK-PP
Certificazione: UL,ROHS,Reach,ISO
Numero di modello: 0813-1X1T-43-F
Termini di trasporto & di pagamento
Quantità di ordine minimo: 50/500/1000
Prezzo: $0.06-$0.35
Imballaggi particolari: 50PCS/Tray, 1200pcs/Carton
Tempi di consegna: in Stock Ship Today
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 4600K.PCS/Month
Tipo di prodotti: |
MagJacks (ICM) |
Numero di parte: |
0813-1X1T-43-F |
Numero di porte: |
1x1 |
Velocità: |
1000Base-T |
Schede EMI: |
Con |
Guidato: |
senza |
Conformità RoHS: |
Sì-RoHS |
Temperatura operativa: |
0 ~ + 70oC |
Tipo di prodotti: |
MagJacks (ICM) |
Numero di parte: |
0813-1X1T-43-F |
Numero di porte: |
1x1 |
Velocità: |
1000Base-T |
Schede EMI: |
Con |
Guidato: |
senza |
Conformità RoHS: |
Sì-RoHS |
Temperatura operativa: |
0 ~ + 70oC |

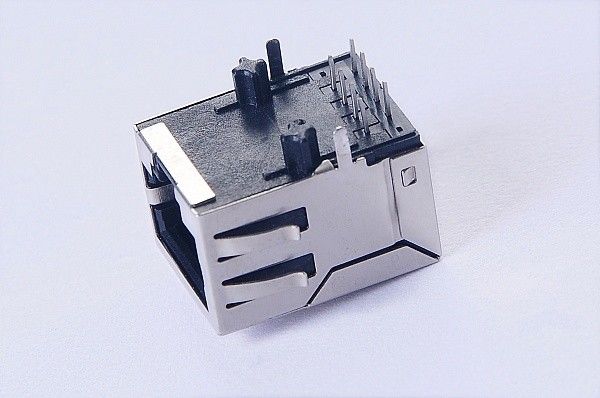

Lo 0813-1X1T-43-F è un modulo connettore integrato (ICM) RJ45 a porta singola (1x1) ad alte prestazioni progettato per applicazioni 1000BASE-T (Gigabit Ethernet). Questo MagJack® combina i vantaggi dell'alta densità di un connettore RJ45 standard del settore con componenti magnetici progettati con precisione, fornendo integrità del segnale superiore, soppressione EMI e isolamento galvanico in un unico componente salvaspazio sul PCB.
| Parametro | Specifica |
|---|---|
| Nome del prodotto | 0813-1X1T-43-F RJ45 Con Magnetici |
| Tipo | MagJack/ICM |
| Numero di porte | 1x1 |
| Velocità | 1000BASE-T |
| Profilo in altezza | Standard |
| GUIDATO | NO |
| Configurazione della porta | Scheda giù |
| Valutazione PoE | Non PoE |
| Tipo di montaggio | Montaggio con foro passante |
| Temperatura operativa | Da 0°C a +70°C |
| Schede EMI | SÌ |
| Conformità RoHS | SÌ |
0813-1X1T-43-F è un MagJack (modulo connettore integrato, ICM) 1x1 RJ45 progettato per applicazioni Ethernet 1000BASE-T. Combina il connettore RJ45 e i componenti magnetici in un'unica soluzione compatta, contribuendo a semplificare la progettazione PCB, ridurre la complessità del layout e supportare prestazioni Gigabit Ethernet affidabili.
Costruito con un profilo di altezza standard, orientamento della porta con linguetta verso il basso e montaggio a foro passante, questo connettore è una scelta pratica per apparecchiature di rete che richiedono ritenzione meccanica stabile e integrità affidabile del segnale. Include anche schede EMI ed è conforme alla direttiva RoHS, il che lo rende adatto ai moderni progetti di reti industriali e commerciali.
1. Rapporto giri
TP1: 1CT: 1CT ±2%
TP2: 1CT: 1CT ±2%
TP3: 1CT: 1CT ±2%
TP4: 1CT: 1CT ±2%
2.OCL@ 100kHz / 100mVRMS: 8mA Polarizzazione CC: 350μH min.
3. Perdita di inserzione
Da 0,1 MHz a 1 MHz: -1,1 dB massimo
Da 1 MHz a 65 MHz: -0,5 dB massimo
Da 65 MHz a 100 MHz: -0,8 dB massimo
Da 100 MHz a 125 MHz: -1,2 dB massimo
4. Perdita di rendimento (minima)
Da 0,5 MHz a 40 MHz: -18 dB
Da 40 MHz a 100 MHz: -12 + 20 log (f/80 MHz) dB
5. Rifiuto da modalità comune a modalità comune:Da 100kHz a 100MHz: -30 dB minimo
6. Rifiuto dalla modalità comune alla modalità differenziale:Da 100kHz a 100MHz: -35 dB minimo
7. Alta tensione/tensione di isolamento:1500 Vrms o 2250 VCC
