Dettagli del prodotto
Luogo di origine: La Cina
Marca: LINK-PP
Certificazione: UL,ROHS,Reach,ISO
Numero di modello: LPJG0820GENL
Documento: LPJG0820GENL.pdf
Termini di trasporto & di pagamento
Quantità di ordine minimo: 50/500/1000
Prezzo: Supportive
Imballaggi particolari: 50PCS/Tray, 1200pcs/Carton
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 4600K.PCS/Month
Numero di parte: |
LPJG0820GENL |
Famiglia: |
di potenza superiore a 50 W |
Marche compatibili: |
Impulso |
Numero di porte: |
1x1 |
Fermo: |
Giù |
Velocità dati: |
1000Base-T |
PoE: |
Non |
Opzione LED: |
Con |
Tab EMl: |
Con |
Tipo di montaggio: |
Tht |
Tipo di saldatura: |
Onda |
Intervallo di temperatura operativa: |
Da 0°C a +70°C |
Numero di parte: |
LPJG0820GENL |
Famiglia: |
di potenza superiore a 50 W |
Marche compatibili: |
Impulso |
Numero di porte: |
1x1 |
Fermo: |
Giù |
Velocità dati: |
1000Base-T |
PoE: |
Non |
Opzione LED: |
Con |
Tab EMl: |
Con |
Tipo di montaggio: |
Tht |
Tipo di saldatura: |
Onda |
Intervallo di temperatura operativa: |
Da 0°C a +70°C |

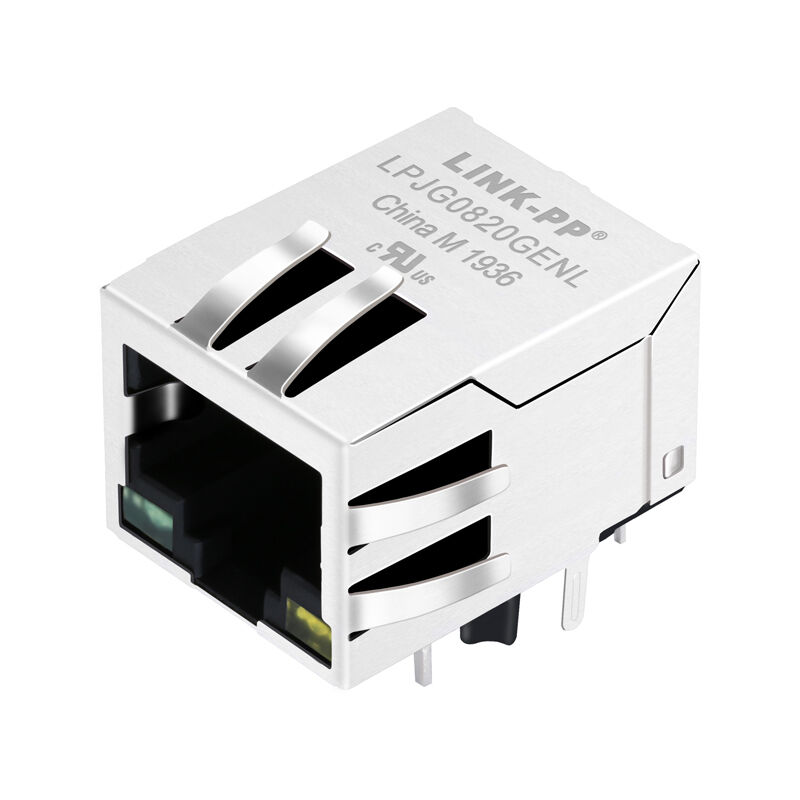

LPJG0820GENL progettato da LINK-PP è un connettore RJ45 a porta singola (1x1) ad alte prestazioni con componenti magnetici 1000Base-T integrati. Progettato per il montaggio con tecnologia THT (Through-Hole Technology), questo connettore gigabit presenta un orientamento di chiusura standard e linguette EMI integrate per una schermatura elettromagnetica superiore.
Pienamente conforme agli standard IEEE 802.3 e alle direttive RoHS (2011/65/UE), LPJG0820GENL fornisce una solida integrità e isolamento del segnale. È il componente di rete perfetto per apparecchiature SOHO (come modem ADSL), applicazioni LAN-on-Motherboard (LOM), hub e switch Ethernet.
A25°C, LPJG0820GENL fornisce prestazioni elettriche stabili per applicazioni Ethernet 1000Base-T.
| Parametro | Specifica |
|---|---|
| Rapporto di svolta | 1CT:1CT (±2%) |
| Induttanza a circuito aperto (OCL) | minimo 350 uH a 100 kHz, 0,1 V, con polarizzazione CC 8 mA |
| Perdita di inserzione | -1,0 dB massimo a 1,0–65 MHz |
| Perdita di ritorno |
-20 dB minimo a 1–10 MHz; -16 dB minimo a 10–30 MHz; -12 dB minimo a 30–60 MHz; -10 dB minimo a 60–100 MHz |
| Diafonia |
-40 dB minimo a 1–30 MHz; -35 dB minimo a 30–60 MHz; -30 dB minimo a 60–100 MHz |
| Rifiuto della modalità comune |
-30 dB minimo a 1–50 MHz; -20 dB minimo a 50–150 MHz |
| Hipot | 1500 Vrm min |
| Capacità di isolamento interna | 1000 pF/2 kV |
| Temperatura operativa | Da 0°C a 70°C |
LPJG0820GENL include doppi indicatori LED per una chiara visibilità dello stato:
| Posizione del LED | Colore | Lunghezza d'onda di picco | Tensione diretta (IF = 20 mA) |
|---|---|---|---|
| LED sinistro | Verde | 565 nm | 1,8–2,6 V |
| LED destro | Giallo | 585 nm | 1,8–2,6 V |
Ulteriori caratteristiche del LED:Corrente di dispersione inversa:Massimo. 10μA a VR = 5V
Costruito con materiali di livello industriale per garantire durata meccanica e affidabilità del ciclo di accoppiamento a lungo termine.
