Dettagli del prodotto
Luogo di origine: La Cina
Marca: LINK-PP
Certificazione: UL,ROHS,Reach,ISO
Numero di modello: 7499011212A
Documento: LPJ0011ABNL.pdf
Termini di trasporto & di pagamento
Quantità di ordine minimo: 50/500/1000
Prezzo: Supportive
Imballaggi particolari: 50PCS/Tray, 1200pcs/Carton
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 4600K.PCS/Month
Numero di parte: |
7499011212A |
Made in China: |
LPJ4011ABNL |
Categoria: |
Collegamento RJ45 con trasformatore integrato |
Velocità dati: |
100BASE-TX |
Poe: |
Non PoE |
Porti: |
1x1 |
Scheda: |
Giù |
Miglioramento della CMRR: |
NO |
Temperatura operativa: |
-40 ° C fino a +85 ° C |
GUIDATO: |
Giallo-verde |
Modalità Phy Chip: |
corrente e tensione |
Montare: |
Tht |
Schede dello scudo: |
SÌ |
Saldatura: |
Saldatura delle onde |
Numero di parte: |
7499011212A |
Made in China: |
LPJ4011ABNL |
Categoria: |
Collegamento RJ45 con trasformatore integrato |
Velocità dati: |
100BASE-TX |
Poe: |
Non PoE |
Porti: |
1x1 |
Scheda: |
Giù |
Miglioramento della CMRR: |
NO |
Temperatura operativa: |
-40 ° C fino a +85 ° C |
GUIDATO: |
Giallo-verde |
Modalità Phy Chip: |
corrente e tensione |
Montare: |
Tht |
Schede dello scudo: |
SÌ |
Saldatura: |
Saldatura delle onde |

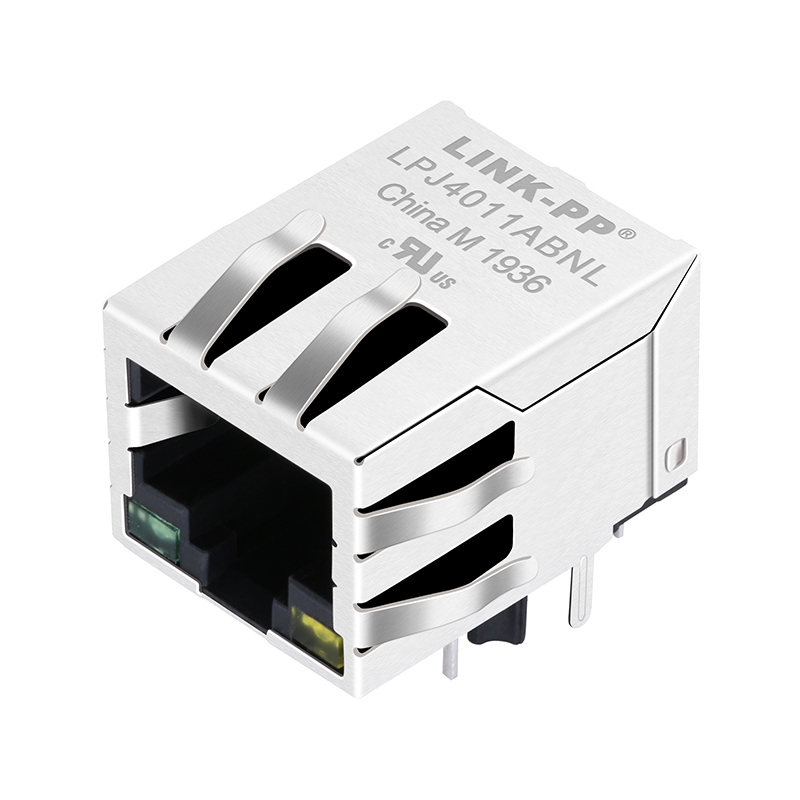

Il WE-RJ45 7499011121A è un connettore RJ45 blindato a porta singola con trasformatori LAN integrati e strangolazioni in modalità comune progettati per applicazioni 10/100Base-T.100% cross to LINK-PP LPJ4011ABNL Single Port RJ45 MagjackLe caratteristiche chiave includono indicatori LED a due colori, supporto AutoMDIX e montaggio ad angolo retto attraverso il foro, che lo rende adatto a vari dispositivi di rete.compresi i PC incorporati e i sistemi di automazione industriale.
| Parametro | Condizioni / Dettagli | Specificità |
|---|---|---|
| Velocità Ethernet | ️ | 10/100 Base-T (10/100 Mbps) |
| Supporto per AutoMDIX | ️ | - Sì, sì. |
| Capacità di PoE | ️ | Non-PoE(non progettato per applicazioni PoE) |
| Rapporto di rotazione (RX/TX) | Rapporto tra trasformatori | 1CT: 1CT |
| Core per porto | ️ | 4 |
| OCL (Induttanza del circuito aperto) | 100 kHz, 100 mV, bias di 8 mA | ≥ 350 μH |
| Perdita di inserimento (IL) | 1 ‰ 100 MHz | ≤ 1 dB (max) |
| Perdita di rendimento (RL) | 1 ̊30 MHz | ≥ 18 dB |
| 30 ̊60 MHz | ≥ 13,5 dB | |
| 60 ∼ 80 MHz | ≥ 12 dB | |
| 80 ̊100 MHz | ≥ 10 dB | |
| Interferenza (CT) | 1 ̊60 MHz | ≥ 30 dB |
| 60 ̊100 MHz | ≥ 30 dB | |
| Ratio di rigetto in modalità comune (CMRR) | 1 ̊30 MHz | ≥ 30 dB |
| 30 ̊60 MHz | ≥ 30 dB | |
| 60 ̊100 MHz | ≥ 30 dB | |
| tensione di resistenza dielettrica (tensione di isolamento) | 1 minuto | ≥ 2250 VDC(serie in genere ≥ 1500 Vrms) |
| Voltaggio di avanzamento del LED (VF) | A IF = 20 mA | 1.8 ∙ 2.4 V |
| Parametro | Specificità |
|---|---|
| Tipo di connettore | RJ45 Jack, 8 posizioni / 8 contatti (8P8C) |
| Tipo di montaggio | Tra-buco (THT), angolo retto (entrata laterale) |
| Orientazione | Tab Down (direzione di chiusura) |
| Protezione | Alloggiamento blindato con dita EMI (schede EMI) |
| Indicatori LED | IntegratoVerde- eGialloLED |
| Materiale per le abitazioni | TermoplasticiPA66, Nero, UL94 V-0 |
| Materiale di contatto | Fosforo bronzo |
| Contatto di rivestimento | 30 μin (0,76 μm) Orosopra il nichel |
| Materiale dello scudo | di una lunghezza di 50 mm o più, ma non superiore a 50 mm50 μin di nichelrivestimento |
| Dimensioni (L × P × H) |
21.25 × 15,93 × 13,30 mm(0,837" × 0,627" × 0,524") |
| Parametro | Specificità |
|---|---|
| Intervallo di temperatura di esercizio | ¥40°C a +85°C |
| Condizioni di conservazione | < 40°C; < 75% RH |
| Cicli di accoppiamento | 750 cicli |
| Conformità / certificazioni | RoHS, REACH,UL (E472316), conforme alla norma IEEE 802.3 |
