Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,ROHS,Reach,ISO
Numero di modello: 7498011122AR
Documento: LPJ19911ADNL.pdf
Termini di trasporto & di pagamento
Quantità di ordine minimo: 50/500/1000/25K
Prezzo: $0.08-$1.79
Imballaggi particolari: Nastro e bobina
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3000000/mese
Numero del prodotto: |
7498011122AR |
Tipo di connettore: |
RJ45 |
Applicazioni: |
10/100 di base-t, AutoMDIX |
Tipo di montaggio: |
Bordo scheda, montaggio superficiale |
Terminazione: |
Saldare |
Schermatura: |
Schermato, dito emi |
Colore LED: |
Giallo-verde |
Temperatura operativa: |
-40 ° C ~ 85 ° C. |
Numero del prodotto: |
7498011122AR |
Tipo di connettore: |
RJ45 |
Applicazioni: |
10/100 di base-t, AutoMDIX |
Tipo di montaggio: |
Bordo scheda, montaggio superficiale |
Terminazione: |
Saldare |
Schermatura: |
Schermato, dito emi |
Colore LED: |
Giallo-verde |
Temperatura operativa: |
-40 ° C ~ 85 ° C. |

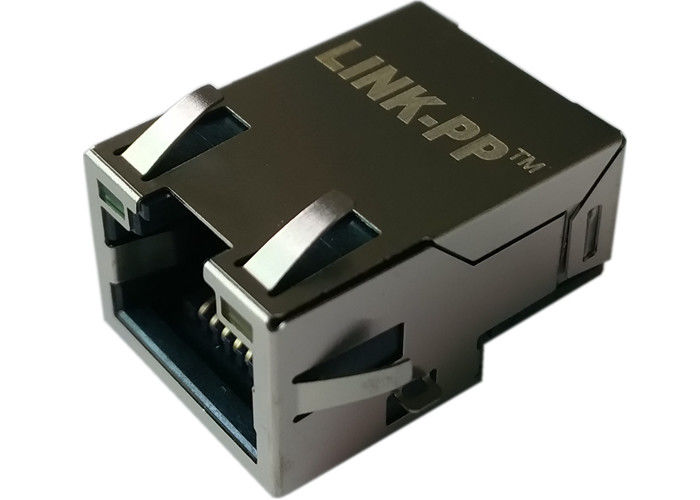

7498011122AR — RJ45 schermato con trasformatore LAN integrato per 10/100Base-T. Montaggio a bordo scheda SMT, LED DOM (giallo-verde), rapporto spire 1:1, induttanza 350µH, Hipot 2250VDC. Ideale per Ethernet industriale e interfacce LAN robuste.
Connettore RJ45 schermato ad alta affidabilità con trasformatore LAN integrato per applicazioni 10/100Base-T — Montaggio a bordo scheda SMT, LED giallo-verde, ampio intervallo di temperatura (-40°C a +85°C), progettato per apparecchiature di rete industriali e commerciali.
| Parametro | Specifiche |
|---|---|
| Numero prodotto | 7498011122AR |
| Descrizione | LAN-Transformer WE-RJ45LAN 10/100Base-T |
| Tipo di connettore | RJ45 (Schermato) |
| Porte | 1 |
| Montaggio | Bordo scheda, Montaggio superficiale (SMT) |
| Terminazione | Saldatura |
| Linguette di schermatura | Sì |
| Orientamento linguetta | Su |
| LED | Giallo-Verde |
| Supporto PoE | Non-PoE |
| CMR migliorato | No |
| Test Hipot | 2250 VDC, 1 min |
| Standard | Conforme a IEEE 802.3u (10/100Base-TX) |
| Auto MDIX | Sì |
| Temperatura operativa | -40°C a +85°C |
| Parametro | Specifiche |
|---|---|
| Velocità dati | 10 / 100 Mbps |
| Induttanza | 350 µH |
| Rapporto spire | 1 : 1 |
| Perdita di inserzione | ≤ -1.0 dB (1–100 MHz) |
| Perdita di ritorno (100 Ω) | 1–30 MHz: ≥ -18 dB |
| 30–60 MHz: ≥ -14 dB | |
| 60–80 MHz: ≥ -12 dB | |
| 80–100 MHz: ≥ -10 dB | |
| Reiezione di modo comune (CMR) | ≥ -35 dB (1–100 MHz) |
| Diafonia | ≥ -35 dB (1–100 MHz) |
1. EMI / integrità del segnale in ambienti industriali
Soluzione: Corpo RJ45 schermato con dito EMI e trasformatore integrato (CMR ≥ -35 dB) minimizza l'accoppiamento di rumore di modo comune.
2. Compatibilità di assemblaggio e riflusso per produzione SMT
Soluzione: Pacchetto SMT a bordo scheda progettato per pick-and-place automatizzato e saldatura a riflusso (seguire il profilo di riflusso del fornitore).
3. Intervallo operativo incerto per apparecchiature sul campo
Soluzione: Intervallo operativo specificato (-40°C a +85°C) riduce il rischio in implementazioni esterne o industriali.
4. Conformità e prove richieste dal controllo qualità
Soluzione: Conformità IEEE 802.3u, Hipot 2250 VDC / 1 min — includere rapporti di prova nel pacchetto di approvvigionamento.
