Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: ISO9001,SGS,UL,CE,REACH
Numero di modello: MIC24121-5308W-LF3
Termini di trasporto & di pagamento
Quantità di ordine minimo: 200 PCS
Prezzo: $1.0
Imballaggi particolari: 60 pc in 1 vassoio, vassoio 22 in 1 cartone, che è 37*30*30 cm, 10 CHILOGRAMMI (1320 pc) di ogni car
Tempi di consegna: In borsa entro 3 giorni
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3000000/mese
Numero di parte: |
MIC24121-5308W-LF3 |
Produzione di massa: |
LPJ19911ADNL |
Munafactuer originale: |
LINK-PP |
Applicazione: |
Ethernet 10/100Base-T |
Terminazione: |
Saldare |
Stile di montaggio: |
SMT/montaggio superficiale |
Configurazione della porta: |
1×1 porta RJ45 |
Isolamento: |
2250 VCC |
Numero di parte: |
MIC24121-5308W-LF3 |
Produzione di massa: |
LPJ19911ADNL |
Munafactuer originale: |
LINK-PP |
Applicazione: |
Ethernet 10/100Base-T |
Terminazione: |
Saldare |
Stile di montaggio: |
SMT/montaggio superficiale |
Configurazione della porta: |
1×1 porta RJ45 |
Isolamento: |
2250 VCC |

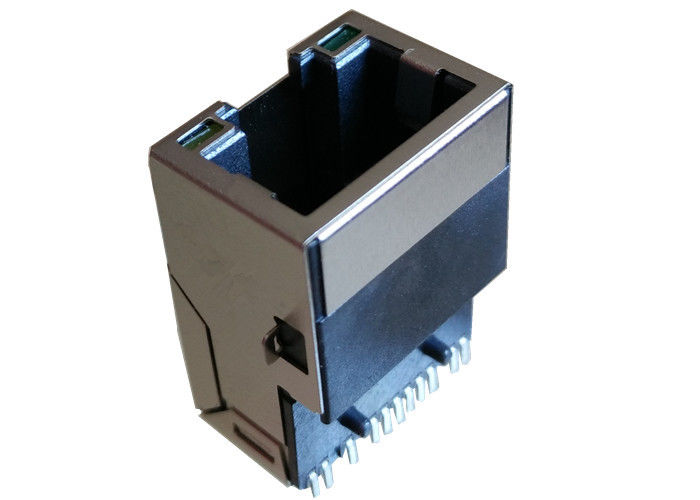

Il MIC24121-5308W-LF3 è un connettore SMT RJ45 10/100BASE-T con magnetismo integrato, isolamento 2250V, 350μH OCL, da 40 a +85 °C.
| Parametro | Specificità |
|---|---|
| Applicazione | Disegnati per10/100BASE-T Ethernet |
| Induttanza (OCL) | 350 μH min.@ 100 kHz, 100 mV, 8 mA bias di corrente continua (J1 J2; J3 J6, Lp) |
| Tensione di resistenza dielettrica | 2250 VDC, 1 minuto (tra P1J1, P1 legato a P4) |
| Ratio di rotazione / polarità (RX) | (P1P3): (J1J2) =1: 1 ± 2% |
| Ratio di rotazione / polarità (TX) | (P4P6): (J3J6) =1: 1 ± 2% |
| Perdita di inserimento | ≤ ¥1,0 dB(1 MHz 100 MHz) |
| Risultato di perdita | ≥ 18 dB(1 30 MHz) |
| ≥ 16 dB(30 45 MHz) | |
| ≥ 14 dB(45 60 MHz) | |
| ≥ 12 dB(60 80 MHz) | |
| Intercettazione | ≤ 35 dB(1 MHz 100 MHz) |
| Rifiuto di modalità comune (CMR) | ≤ 35 dB(1 MHz 100 MHz) |
| Intervallo di temperatura di esercizio | 40 °C a + 85 °C |
MIC24121-5308W-LF3 integra i magneti Ethernet direttamente all'interno delCassa dei connettori RJ45, consentendo ai progettisti di eliminare i componenti dei trasformatori discreti.
Ciò migliora l'integrità del segnale, riduce l'EMI e semplifica il routing dei PCB in layout ad alta densità.
L'elevata tensione di isolamento e il forte rigetto a modalità comune lo rendono adatto per gli ambienti Ethernet industriali.
