L834-1G1T-S7 Magjack RJ45 a basso profilo 1 porta 1000 Base-T schermato

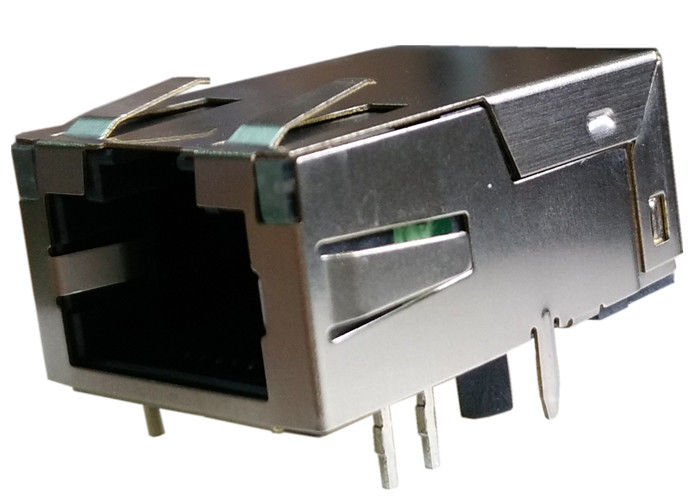

L834-1G1T-S7 è un modulo connettore integrato MagJack a basso profilo con configurazione di porta 1x1, velocità 1000BASE-T, LED integrati, schermatura EMI, orientamento con linguetta verso il basso e conformità RoHS.

Panoramica del MagJack a basso profilo L834-1G1T-S7

ILL834-1G1T-S7combina il connettore Ethernet e i componenti magnetici in un'unica soluzione integrata. Ciò aiuta a semplificare il layout del PCB, a ridurre la complessità dell'assemblaggio e a supportare prestazioni di segnale stabili nelle apparecchiature di rete ad alta velocità.

Suodesign a piano medio a basso profilolo rende particolarmente utile laddove lo spazio sulla scheda è limitato, mentre ilalloggiamento schermato e linguette EMIcontribuire a ridurre le interferenze elettromagnetiche in ambienti rumorosi.

Specifiche chiavedi L834-1G1T-S7

Caratteristiche Elettrichedi ICM RJ45 L834-1G1T-S7

ILMagJack a basso profilo L834-1G1T-S7è progettato per supportare la trasmissione stabile del segnale Ethernet e prestazioni orientate alla conformità.

1. Rapporto giri

• TP1:1TA: 1TA ±2%
• TP2:1TA: 1TA ±2%
• TP3:1TA: 1TA ±2%
• TP4:1TA: 1TA ±2%

2. Induttanza

• DCL a 100kHz/100mVRMS:350μH MINIMO.APolarizzazione CC 8 mA(da 0°C a 70°C)

3. Perdita di inserzione

• Da 0,1 MHz a 1 MHz:-1,1 dBmassimo
• Da 1 MHz a 65 MHz:-0,5 dBmassimo
• Da 65 MHz a 100 MHz:-0,8 dBmassimo
• Da 100 MHz a 125 MHz:-1,2 dBmassimo

4. Perdita di rendimento

• Da 0,5 MHz a 40 MHz:-18dB
• Da 40 MHz a 100 MHz:-12 + 20LOG(f/80MHz) dB

5. Rifiuto della modalità comune

• Da 100kHz a 100MHz:-30 dB minimo

6. Rifiuto dalla modalità comune alla modalità differenziale

• Da 100kHz a 100MHz:-35 dB minimo

7. Diafonia

• Da 1 MHz a 100 MHz:-30 dB minimo

8. Alto potere/tensione di isolamento

• 1500 Vrm
• Produzione testata al 100% per essere conformeRequisiti di isolamento IEEE 802.3

9. Specifiche elettriche del LED

• LED 1 e LED 2
• Tensione diretta (verde):2,2 V tipo. a IF = 20mA
• Lunghezza d'onda dominante (verde):570 nm tipico. a IF = 20mA

Disegno L834-1G1T-S7

Domande frequenti sul MagJack a basso profilo L834-1G1T-S7

Se il tuo progetto ha bisogno di aMagJack di basso profilo, UNModulo connettore 1x1 1000BASE-T, o ajack Ethernet integrato schermato con LED, ILL834-1G1T-S7offre una soluzione compatta e affidabile. Il suo design magnetico integrato, la protezione EMI e la struttura a foro passante con linguetta verso il basso lo rendono una scelta pratica per l'hardware di rete moderno e le apparecchiature di comunicazione integrate.

1. Cos'è L834-1G1T-S7?

ILL834-1G1T-S7è unmodulo connettore integrato MagJack a basso profiloperGigabit Ethernet 1000BASE-Tapplicazioni.

2. L834-1G1T-S7 è adatto per Gigabit Ethernet?

SÌ. È progettato per1000BASE-Tutilizzare, rendendolo adatto alle interfacce Gigabit Ethernet.

3. L834-1G1T-S7 include LED?

SÌ. IncludeLED integraticonTipo LED G/Gper l'indicazione del collegamento/attività.

4. L'L834-1G1T-S7 è schermato?

SÌ. IncludeSchede EMIe una struttura schermata per contribuire a ridurre le interferenze elettromagnetiche.

5. Qual è lo stile di montaggio dell'L834-1G1T-S7?

Utilizza amontaggio a foro passantedesign per un'installazione stabile del PCB.

6. L834-1G1T-S7 è conforme alla direttiva RoHS?

SÌ. ÈConforme alla direttiva RoHS.
