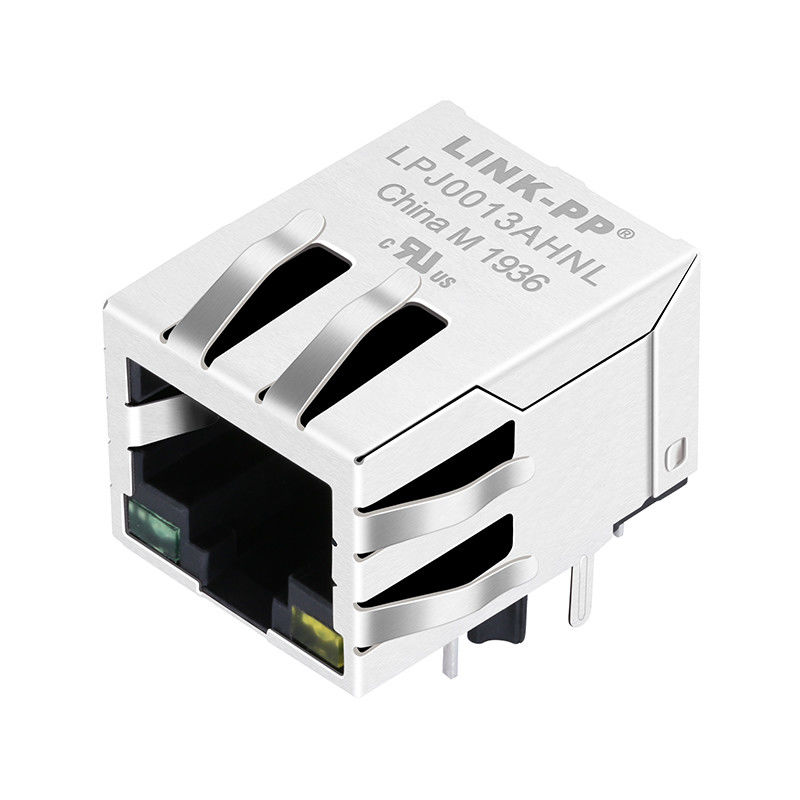

LPJ0013AHNL Connettore RJ45 magnetico 10/100 Base-T con LED

Il LINK-PP LPJ0013AHNL è un connettore RJ45 di alta qualità con magnetismo integrato 10/100 Base-T. Progettato per soddisfare le severe specifiche IEEE 802.3,questo jack modulare fornisce un'integrità del segnale e prestazioni di rete superioriDispone di uno scudo EMI integrato con dita di molla per un'eccellente riduzione del rumore, insieme a due LED integrati (verde/giallo) per il monitoraggio visivo dello stato della porta.Completamente conforme alla RoHS (2011/65/UE) e certificato UL (numero di fascicolo). E484635), l'LPJ0013AHNL è il componente di rete ideale per le moderne apparecchiature di telecomunicazione e di calcolo.

Specificativi tecnici chiave di LPJ0013AHNL MagJack

Performance elettrica di LPJ0013AHNL RJ45 con magnetismo

• Perdita di inserimento: -1,2 dB Max (1-100MHz)
• Perdite di ritorno: -16 dB Min (1-30MHz), -12 dB Min (30-60MHz), -10 dB Min (60-80MHz), -8 dB Min (80-100MHz)
• Discorso transversale: -30 dB Min (1-100MHz)
• Rifiuto in modalità comune: -30 dB Min (1-100MHz)

Proprietà materiali e meccaniche

Progettato per la durata e la produzione automatizzata, l'LPJ0013AHNL utilizza materiali di altissimo livello:

• Alloggiamento: PBT termoplastico + 30% G.F. (UL94V-0 Per sicurezza antincendio)
• Materiale di contatto: bronzo fosforo (C5210R-EH), spessore 0,35 mm
• Contatto di rivestimento: 6 micro-pollici Min. Oro nella zona di contatto per cicli di accoppiamento affidabili
• Protezione: acciaio inossidabile SUS 304-1/2H, spessore 0,2 mm con dita a molla EMI
• Solderabilità: compatibile con la saldatura a onde (temperatura di punta: 250°C per 5 secondi)

Applicazioni del connettore LPJ0013AHNL RJ45 con LED

Progettato per applicazioni di rete versatili, questo jack magnetico RJ45 è perfettamente adatto per:

• Apparecchiature SOHO (ad es. modem ADSL)
• Configurazioni LAN-on-Motherboard (LOM)
• Hub e switch di rete
• PC industriali e sistemi incorporati

LPJ0013AHNL RJ45 Fogli di dati del connettore (disposizione e schema del PCB)

Per la progettazione precisa del PCB, comprese le configurazioni esatte dei pin, le dimensioni dell'impronta e gli schemi elettrici, si rimanda alla scheda ufficiale LINK-PP.

Hai bisogno di prezzi o supporto tecnico?

In qualità di produttore autorizzato, LINK-PP offre prezzi all'ingrosso competitivi, spedizioni globali veloci e soluzioni personalizzate per ilLPJ0013AHNL connettore magnetico RJ45.
