08B-11X1T-36-F MagJack blindato RJ45 10/100BASE-T ICM Tab-Up

08B-11X1T-36-F MagJack con connettore RJ45 10/100BASE-T blindato, 1x1 porta, through-hole, tab-up, senza LED, da -40°C a +85°C, riconosciuto RoHS & UL. Ideale per schede SMT industriali e di rete.

Visualizzazione del prodotto

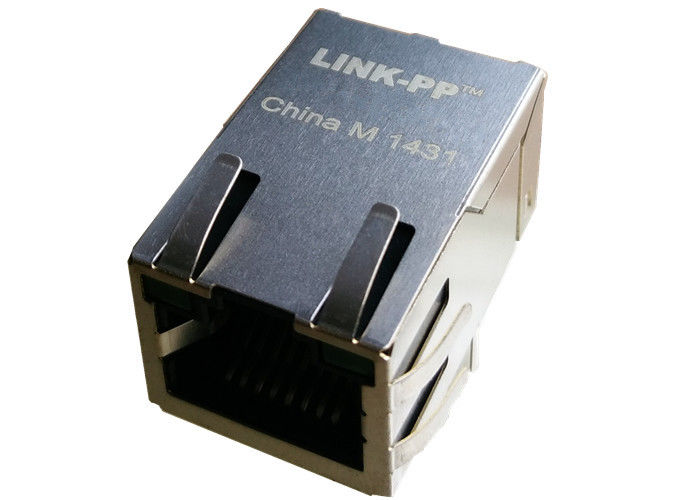

08B-11X1T-36-Fè una porta singolaconnettore RJ45 blindatocon magnetismo Ethernet integrato, progettato per10/100BASE-Tapplicazioni.

Questo connettore RJ45 a foro retto (90°) presentaorientamento tab-up,senza indicatori a LED, etemperatura di esercizio industriale da -40°C a +85°C, che lo rende ideale per la rete robusta e per i progetti Ethernet incorporati.

Il connettore integra magnetici ad alte prestazioni conformi a:Requisiti di isolamento IEEE 802.3, fornendo un'eccellente integrità del segnale, soppressione dell'EMI e affidabilità del sistema riducendo al contempo il numero di componenti esterni.

Caratteristiche e vantaggi principali

• Magnetismo integrato (TX/RX 1CT:1)- semplifica il routing dei PCB e riduce i costi di BOM rispetto ai trasformatori discreti.
• Protezione (dito EMI) e custodia metallica- migliora le prestazioni EMI e la continuità di terra in ambienti rumorosi.
• Guida a bordo e perni per buchi- un solido supporto meccanico per i gruppi di saldatura a onde e di alta affidabilità.
• Intervallo di temperatura industriale (da -40°C a +85°C) adatto a reti industriali e all'esterno.
• Isolamento elevato (HIPOT 1500 Vrms)- soddisfa i requisiti di isolamento IEEE 802.3 per progetti Ethernet sicuri.
• Consigliato saldatore a onde¥ picco 260°C max, 10 s max ¥ progettato per processi di saldatura a onde standard.
• Conformi alla RoHS e riconosciuti UL- supporta i requisiti normativi e di appalto (file #E196366 e E169987).

Specifiche meccaniche

foglio di dati 08B-11X1T-36-F:

08B-11X1T-36-F ICM Caratteristiche elettriche @ 25°C

Tutte le unità sonoTestato al 100% in produzionedi rispettareRequisiti di isolamento IEEE 802.3.

Materiali e specifiche di rivestimento

1. alloggi:PBT termoplastico, nero

• Indice di infiammabilità: UL 94V-0

2Contatti:Leghe di rame

• Finitura di contatto: 15 μin (0,38 μm) Oro duro
• Sottoplacca: 30 μin Min. Nickel

3- Pini:Filati di rame rivestiti di stagno

• Diametro: 0,018 pollici
• Finitura: 100 μin Min. Stagno opaco
• I perni sono immersi nella saldatura

4Scudo:Nickel pre-rivestito su lega di rame

• Tutti i conduttori di terra con saldatura immersa

Conformità, collaudo e affidabilità

• RoHS conforme¥ adatti alla fabbricazione senza piombo.
• UL riconosciuto¢ File #E196366 e E169987.
• Cavità di Jackè conforme alle norme e ai regolamenti della FCC (contenimento EMI).
• 100% di produzione testata HIPOTper soddisfare i requisiti di isolamento IEEE 802.3.
• Processo di montaggio consigliato:compatibile con la saldatura a onde; massimo massimo raccomandato 260°C, massimo 10 s (verificare con la finestra di processo e la selezione del flusso).

Raccomandazioni per l'assemblaggio e la saldatura di magjacks THT RJ45

• Soldeggio raccomandato:Saldatura a onde (per foro): utilizza il picco consigliato di 260°C e ≤ 10 s di permanenza come guida generale; convalida con la piastra e i componenti.
• Ispezione pre-soldatura:Assicurarsi che le aperture definite dalla maschera di saldatura siano allineate con i perni e le schede EMI; consentire, se necessario, rilievi termici per le schede di terra.
• Suggerimenti per il layout del tabellone:Fornire sufficiente rame sui pacchi di terra per le schede EMI e posizionare fori di montaggio o rigidificatori se la tavola subirà stress meccanico.Mantenere l'area magnetica libera da tracce digitali ad alta velocità per evitare l'accoppiamento crosstalk.
• Pulizia:Utilizzare fluidi e detergenti compatibili con PBT e finiture di rivestimento.
