Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: ISO9001,SGS,UL,CE,REACH
Numero di modello: 0826-1X2T-23-F
Termini di trasporto & di pagamento
Quantità di ordine minimo: 50/500/1000/25K
Prezzo: $1.1-$5.19
Imballaggi particolari: VASSOIO
Tempi di consegna: entro 2-3 giorni
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3000K/mese
Numero di parte: |
0826-1X2T-23-F |
Numero di porte: |
Doppia porta (1×2) |
Tipo di connettore: |
Gigabit Magjack |
Applicazioni: |
10/100/1000 Base-T |
Tipo di montaggio: |
Attraverso il buco |
Orientamento: |
90 ～ angolo (a destra) |
Terminazione: |
Saldare |
Schermatura: |
Schermato, dito emi |
Numero di parte: |
0826-1X2T-23-F |
Numero di porte: |
Doppia porta (1×2) |
Tipo di connettore: |
Gigabit Magjack |
Applicazioni: |
10/100/1000 Base-T |
Tipo di montaggio: |
Attraverso il buco |
Orientamento: |
90 ～ angolo (a destra) |
Terminazione: |
Saldare |
Schermatura: |
Schermato, dito emi |

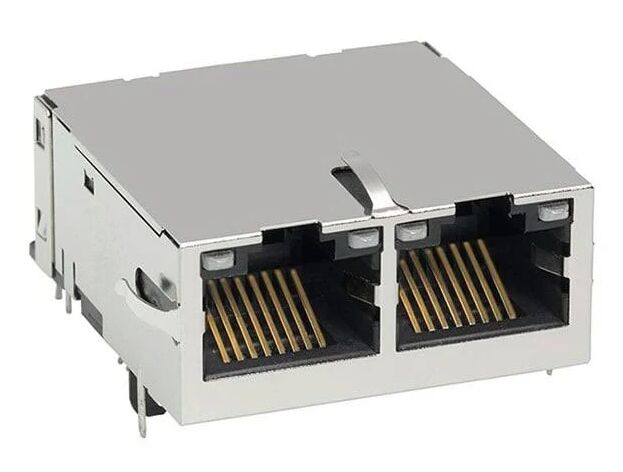

0826-1X2T-23-F Gigabit MagJack connettore RJ45 a doppia porta con magnetismo integrato, 12 core, schermatura EMI, isolamento 1500Vrms e indicatori LED per apparecchiature di rete 10/100/1000Base-T Ethernet.
Il0826-1X2T-23-F Gigabit MagJackè unconnettore RJ45 a doppia porta (1×2) con magnetismo Ethernet integrato, progettato per10/100/1000Applicazioni Ethernet Gigabit Base-T.
Questo...a schermo rettilineo a foratura RJ45 MagJackintegraTrasformatori LAN, filtro a modalità comune e doppi LED, consentendo una progettazione semplificata dei PCB garantendo allo stesso tempo un'eccellenteIntegrità del segnale, soppressione EMI e prestazioni di isolamento conformi all'IEEE 802.3.
Con12 nuclei per porta e orientamento tab-up, il0826-1X2T-23-Fè ampiamente utilizzato in apparecchiature di rete come switch Ethernet, router, schede di interfaccia di rete (NIC) e dispositivi Ethernet industriali.
- Sì.
| Parametro | Specificità |
|---|---|
| Numero della parte | 0826-1X2T-23-F |
| Tipo di connettore | RJ45 MagJack |
| Configurazione della porta | 1 × 2 (doppia porta) |
| Velocità Ethernet | 10/100/1000Base-T |
| Applicazioni | Ethernet LAN, Auto-MDIX |
| Tipo di montaggio | Attraverso il buco |
| Orientazione | Angolo retto (90°) |
| Terminare | Saldatura |
| Altezza sopra il PCB | 13.59 mm |
| Colore LED | Verde / Arancione / Giallo |
| Direzione scheda | Su! |
| Numero di nuclei per jack | 12 |
| Protezione | Protetto da EMI Finger |
| Imballaggio | Scaffale |
| Temperatura di funzionamento | 0°C a +70°C |
| Parametro | Specificità |
|---|---|
| Rapporto di rotazione | 1CT: 1CT ± 2% (TP1-TP4) |
| Induttanza (OCL) | ≥ 350 μH @ 100 kHz, 100 mV RMS |
| Frequenza | Perdita massima |
|---|---|
| 0.1·1 MHz | -1,1 dB |
| 1 ̊65 MHz | -0,5 dB |
| 65-100 MHz | -0,8 dB |
| 100-125 MHz | -1,2 dB |
| Frequenza | Min. |
|---|---|
| 00,540 MHz | -18 dB |
| 40 ̊100 MHz | -12 + 20 log ((f/80MHz) dB |
| Parametro | Specificità |
|---|---|
| Rifiuto CM-CM | ≥ -30 dB (100kHz-100MHz) |
| Rifiuto CM-DM | ≥ -35 dB (100kHz-100MHz) |
| Parametro | Specificità |
|---|---|
| Ipotesi | 1500 Vrms |
| Rispetto | Requisito di isolamento IEEE 802.3 |
Tutte le unità sono100% di produzione testataper garantire la conformità agli standard di isolamento Ethernet.
| Parametro | Valore |
|---|---|
| Voltaggio in avanti | 2.1 V tipo @20mA |
| Lunghezza d'onda dominante | Tipo 590 nm |
| Colore | Voltaggio in avanti | Lunghezza d'onda dominante |
|---|---|---|
| Verde | 2.2 V tipo | 565 nm |
| Arancione | 2.0 V tipo | 610 nm |
| Componente | Materiale |
|---|---|
| Abitazione | PBT termoplastico |
| Indice di infiammabilità | UL94-V0 |
| Contatti | Leghe di rame |
| Contatto di rivestimento | 30 μin Oro duro |
| Scudo | Leghe di rame nichelate |
| Acciaio | Filati di rame rivestiti di stagno (0,018") |
AGigabit MagJackè un connettore RJ45 che integra la magneticità Ethernet (trasformatori e strangolazioni di modalità comune) all'interno dell'alloggiamento del connettore, semplificando la progettazione del PCB per i dispositivi Ethernet.
Il connettore supporta10Base-T, 100Base-TX e 1000Base-T Ethernetapplicazioni conformiNorme IEEE 802.3.
I magnetici integrati fornisconoIsolamento 1500Vrms, che soddisfano i requisiti di sicurezza Ethernet definiti dallaIEEE 802.3.
Il connettore è progettato perTemperatura di funzionamento da 0°C a +70°C, adatto alle apparecchiature di rete commerciali.
