Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO
Numero di modello: 11FB-05NL
Termini di trasporto & di pagamento
Quantità di ordine minimo: 400/2000/10K/25K
Prezzo: $0.06-$1.2
Imballaggi particolari: Nastro e bobina
Tempi di consegna: in Stock Ship Today
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3KK/Month
Numero di parte: |
11FB-05ANL / 11FB-05NL |
Accendi la radio.: |
1:1 |
Tipo: |
SMD |
Famiglia: |
Trasformatore di isolamento di Ethernet |
Porta: |
Porta singola |
Hipot: |
1500vdc |
Temperatura: |
-40 a +85°C |
Pacchetto: |
SMD-16P (12,8 × 6,9 mm) |
Numero di parte: |
11FB-05ANL / 11FB-05NL |
Accendi la radio.: |
1:1 |
Tipo: |
SMD |
Famiglia: |
Trasformatore di isolamento di Ethernet |
Porta: |
Porta singola |
Hipot: |
1500vdc |
Temperatura: |
-40 a +85°C |
Pacchetto: |
SMD-16P (12,8 × 6,9 mm) |

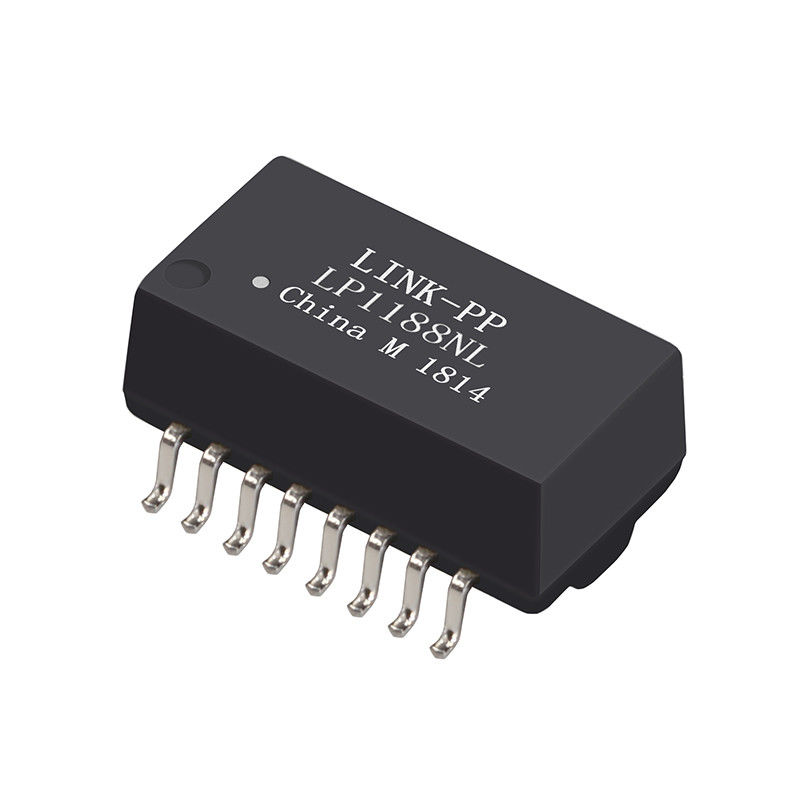

Il 11FB-05NL è un trasformatore di impulsi LAN a montaggio superficiale progettato per applicazioni Ethernet 10/100BASE-T, fornendo isolamento galvanico, adattamento di impedenza e soppressione EMI per interfacce PHY Ethernet.
Integra un trasformatore con rapporto spire 1:1 e alta reiezione di modo comune, consentendo integrità del segnale stabile, ridotta interferenza elettromagnetica e trasmissione dati affidabile in progetti PCB compatti. Con isolamento di 1500 Vrms, un ampio intervallo di temperatura operativa da -40°C a +85°C e un ingombro compatto SMD-16P, è ben adatto per switch di rete, router, telecamere IP, Ethernet industriale e dispositivi di rete embedded.
| Parametro | Specifiche |
|---|---|
| Codice prodotto | 11FB-05NL/11FB-05ANL |
| Tipo di prodotto | Trasformatore LAN (10/100 Base-T) |
| Configurazione | Porta singola |
| Velocità supportata | Ethernet 10/100 Mbps |
| Conformità agli standard | IEEE 802.3, ANSI X3.263 |
| Induttanza (OCL) | ≥ 350 μH @ corrente di bias 8mA |
| Tensione di isolamento | ≥ 1500 V DC |
| Tipo di pacchetto | SMD-16P, 12,8 × 6,9 mm |
| Numero di pin | 16 pin |
| Tipo di montaggio | Montaggio superficiale (SMT) |
| Saldatura a rifusione | Compatibile senza piombo (rifusione IR) |
| Temperatura operativa | -40°C a +85°C |
| Temperatura di stoccaggio | -40°C a +125°C |
| Conformità RoHS | Sì |
| Applicazione | Interfacce Ethernet 10/100 Mbps |
| Idoneità alla produzione | Produzione automatizzata ad alto volume |
| Parametro | Condizione | Tipico / Min |
|---|---|---|
| Rapporto spire | TX/RX | 1CT : 1 |
| OCL (Induttanza) | @100 kHz, 100 mV, bias DC 8 mA | ≥ 350 µH |
| Perdita di inserzione | 1–65 MHz | ≤ -1,0 dB |
| 65–100 MHz | ≤ -1,1 dB | |
| 100–125 MHz | ≤ -1,5 dB | |
| Perdita di ritorno | 1–30 MHz | ≥ -18 dB |
| 40 MHz | ≥ -18 dB | |
| 50 MHz | ≥ -16 dB | |
| 60–80 MHz | ≥ -12 dB | |
| 100 MHz | ≥ -10 dB | |
| Diafonia | 30 MHz | ≥ -45 dB |
| 60 MHz | ≥ -40 dB | |
| 100 MHz | ≥ -35 dB | |
| DCMR | 30 MHz | ≥ -43 dB |
| 60 MHz | ≥ -37 dB | |
| 100 MHz | ≥ -33 dB |
Per ingegneri hardware e team di acquisto, 11FB-05NL offre:
Ciò lo rende una soluzione di trasformatore LAN drop-in ideale per la produzione di dispositivi Ethernet ad alto volume.
