Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO
Numero di modello: TG1G-S031NYRL/TG1G-E001NYRL
Termini di trasporto & di pagamento
Quantità di ordine minimo: 400/2000/10K/25K
Prezzo: $0.06-$3.2
Imballaggi particolari: T&R
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3KK/Month
No1 dell'oggetto: |
TG1G-S031NYRL |
Categoria: |
Trasformatore di isolamento di gigabit |
Rapporto di giri: |
1CT: 1CT |
Montaggio: |
Montaggio superficiale |
Dimensione/dimensione: |
13.72mm L x 15.24mm W |
Altezza - messa (massimo): |
6,35 millimetri |
PN2: |
TG1G-E001NYRL |
Nuovo PN: |
LPXXXXNL |
Disponibili di Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
No1 dell'oggetto: |
TG1G-S031NYRL |
Categoria: |
Trasformatore di isolamento di gigabit |
Rapporto di giri: |
1CT: 1CT |
Montaggio: |
Montaggio superficiale |
Dimensione/dimensione: |
13.72mm L x 15.24mm W |
Altezza - messa (massimo): |
6,35 millimetri |
PN2: |
TG1G-E001NYRL |
Nuovo PN: |
LPXXXXNL |
Disponibili di Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
| TG1G-S031NYRL/TG1G-E001NYRL | Trasformatore di alone | Lan di gigabit | Trasformatore di SMD |

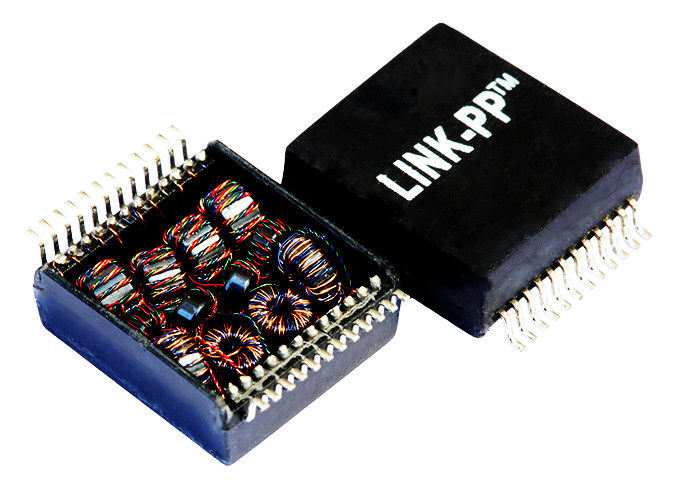

Trasformatore discreto di Gigabit Ethernet
Trasformatore della doppia porta 10/100BASE-TX POE/POE+
IEEE802.3ab compiacente, Ciao-vaso 1500Vrms
Costruzione brevettata della struttura aperta
Incrocio del trasformatore di gigabit di alone TG1G-S031NYRL
Incrocio del trasformatore di alone TG1G-E001NYRL
Vantaggio competitivo
Progettista/produttore del ☛ per 18 anni.
impianti del ☛ 2500, 4 piante
Del ☛ analizzatore di rete della passera del passaggio definitivamente
Azione del ☛ o 4 settimane.
Progettazione flessibile del ☛ secondo le informazioni richieste dei clienti senza qualsiasi tassa exral.
| Numero dei porti | Applicazioni | Rapporto di giri | Potere sopra Ethernet |
| I singoli GE si raddoppiano Fe | Ethernet 1G | 1:1 | IEEE 802,3 |
| Imballaggio | Direzione della linguetta | Tipo del montaggio | Rivestimento del contatto |
| Bobina, cartone | -- | SMT/SMD | -- |
| Numero di perni | Protezione | Tensione di isolamento | Colore del LED |
| 24 perni | -- | Vrms 1500 | --- |
Specificazione elettrica @25℃
1.Insertion perdita (dB massimo):
0.3-1MHz: -1,1 1-65MHz: -0,8
65-100MHz: -1,0 100-125MHz: -1,2
2.Return perdita (OHM minimo @100 di dB):
0.5-40MHz: -18
40-100MHz: -12-20LOG (f/80MHz)
3.Crosstalk (min di dB):
0.3-100MHz: -33-20LOG (f/100MHz)
4.CM A CM REJ:
0.3-100MHz: Min di -30dB
5.CM Al DM REJ:
0.3-100MHz: Min di -35dB
rapporto 6.Turns:
PRI: SEC= 1CT: 1CT ±2%P7.Inductance (100KHz/0.1V@11mA): min 350uH
linea corrente di CC 8.Balanced:
600mA @ 57VDC massimo continuo
9.Hipot: 1500Vrms/0.5mA
temperatura 10.Operating: -40℃~+85℃.
NOTE:
moduli del trasformatore 1.Gigabit con potere sopra opzione di Ethernet
speciffcation di 2.Meets IEEE 802,3/af
la parte di 3.For RoHS aggiunge il suffisso nl
lega per saldatura di punta di 4.RoHS " nl» che valuta 260℃%%P5℃.
5,100% prova elettrica
| Trasformatore TG1G-E001NYRL IEEE802.3ab di isolamento di Ethernet di TG1G-S031NYRL compiacente | |||
|---|---|---|---|
| TG1G-S031NYRL | TG05-2004NARL | FD02-104G1RL | TG1G-E001NYRL |
| TG66-S020NXRL | TG05-2004NCRL | FD12-104G1RL | TG1G-E010NZRL |
| TG1G-S012NZRL | TG1G-S012NZRL | TG1G-S031NYRL | TG1G-E001NYRL |
| TG88-S020NXRL | TG1G-S001NZRL | TG1G-E010NZRL | TG1G-S012NZRL |
| TG89-S020NXRL | LG01-0346N1LF | TG1G-S012NZRL | TG1G-E001NYRL |
| TG1G-S012NZRL | TG1G-S031NYRL | TG1G-E001NYRL | TG1G-S012NZRL |
| TG1G-S010NZRL | TG1G-S012NZRL | TG110-S050P2RL | TG1G-S012NZRL |
| TG1G-S001NZRL | LG01-0356N1LF | TG110-S053P2RL | LG01-0506NLF |
| TG1G-S031NYRL | LG01-0856N1LF | TG1G-S031NYRL | TG1G-S012NZRL |
| TG1G-S012NZRL | LG01-1006N1LF | TG1G-S010NZRL | LG01-0346N1LF |
| TG1G-E001NZRL | TG1G-S001NZRL | TG110-S055J2RL | TG1G-E001NYRL |
| TG1G-S031NYRL | TG1G-E010NZRL | TG1G-E001NZRL | TG42-1406P1RL |
| TG1G-S012NZRL | TG1G-S031NYRL | TG1G-S010NZRL | TG1G-S012NZRL |
| TG1G-E001NZRL | TG1G-S010NZRL | TG1G-S012NZRL | TG62-1006P1RL |
| TG1G-S012NZRL | TG1G-E001NZRL | TG1G-E010NZRL | TG1G-E001NYRL |
Trasformatore TG1G-E001NYRL IEEE802.3ab di isolamento di Ethernet di TG1G-S031NYRL compiacente
