Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,ROHS,Reach,ISO
Numero di modello: LPJG0843GENL
Documento: LPJG0843GENL.pdf
Termini di trasporto & di pagamento
Quantità di ordine minimo: 50/500/1000/25K
Prezzo: $0.39-$0.85
Imballaggi particolari: 50PCS/Tray, 1200pcs/Carton
Tempi di consegna: 3-5 giorni
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 250000-320000/Month
PN: |
LPJG0843GENL |
Numero di porte: |
1x1 |
Fermo: |
Giù |
Velocità dati: |
1000Base-T |
PoE: |
Non |
Opzione LED: |
Con |
Tab EMl: |
Con |
Tipo di montaggio: |
Tht |
Tipo di saldatura: |
Onda |
Intervallo di temperatura operativa: |
Da 0°C a +70°C |
PN: |
LPJG0843GENL |
Numero di porte: |
1x1 |
Fermo: |
Giù |
Velocità dati: |
1000Base-T |
PoE: |
Non |
Opzione LED: |
Con |
Tab EMl: |
Con |
Tipo di montaggio: |
Tht |
Tipo di saldatura: |
Onda |
Intervallo di temperatura operativa: |
Da 0°C a +70°C |

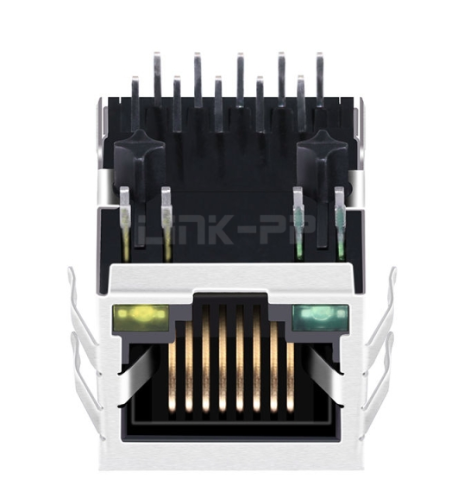

Scopri il connettore Gigabit RJ45 LINK-PP LPJG0843GENL, un jack RJ45 tab-down 10/100/1000 Base-T a porta singola con componenti magnetici integrati, LED verde/giallo, linguette EMI e conformità RoHS.
Il LINK-PP LPJG0843GENL è un connettore Gigabit RJ45 premium e ad alte prestazioni con elementi magnetici 1000 Base-T integrati. Progettato per soddisfare le specifiche IEEE 802.3, questo connettore a porta singola (1x1) garantisce una connettività Ethernet affidabile per applicazioni non PoE. Caratterizzato da un design salvaspazio con linguetta verso il basso e ingresso laterale con schermatura EMI integrata e indicatori LED verde/giallo, è il componente di rete ideale per dispositivi SOHO, schede madri, hub e switch.
| Parametro | Specifica |
|---|---|
| Numero di parte | LPJG0843GENL |
| Produttore | LINK-PP INT'L TECHNOLOGY CO., LIMITATA |
| Stato della parte | Attivo |
| Tipo di connettore | Connettore RJ45 con magnetica integrata |
| Applicazione | LAN Ethernet (non PoE) |
| Numero di porte | Porta singola 1x1 |
| Velocità di rete | 10/100/1000 Base-T |
| Tipo di montaggio | Foro passante |
| Montaggio su circuito stampato | Ingresso laterale |
| Orientamento | Angolo retto di 90° |
| Configurazione del fermo | Scheda giù |
| Schermatura | Con schede EMI |
| Indicatori LED | Verde/Giallo |
| Temperatura operativa | Da 0°C a +70°C |
| Dimensioni (L × P × A) | 0,837" × 0,627" × 0,524" (21,25 mm × 15,93 mm × 13,30 mm) |
| Conformità | RoHS (2011/65/UE) |
| Parametro elettrico | Condizione di test/Intervallo di frequenza | Prestazione |
|---|---|---|
| Rapporto di svolta | Primario: secondario | 1CT:1CT (±2%) |
| OCL (induttanza a circuito aperto) | @100 KHz, 0,1 V, polarizzazione CC 8 mA | 350 µH min |
| Tensione di isolamento alta | - | 1500 Vrm min |
| Perdita di inserzione | 1 ~ 65 MHz | -0,5 dBmassimo |
| Perdita di inserzione | 65 ~ 100 MHz | -0,8 dBmassimo |
| Perdita di inserzione | 100 ~ 125 MHz | -1,2 dBmassimo |
| Perdita di ritorno (carico 100Ω) | 1 ~ 30 MHz | -16 dB minimo |
| Perdita di ritorno (carico 100Ω) | 30 ~ 40 MHz | -13,5 dB minimo |
| Perdita di ritorno (carico 100Ω) | 40 ~ 50 MHz | -11,5 dBMin |
| Perdita di ritorno (carico 100Ω) | 60 ~ 80 MHz | -10 dB minimo |
| Discorso incrociato | 1 ~ 100 MHz | -30 dB minimo |
| Rifiuto della modalità comune | 1 ~ 100 MHz | -30 dB minimo |
| Parametro LED | Condizione | Specifica |
|---|---|---|
| Colore LED sinistro | - | Verde |
| Lunghezza d'onda del LED sinistro | - | 565nm |
| Colore LED destro | - | Giallo |
| Lunghezza d'onda del LED destro | - | 585nm |
| Tensione diretta (VF) | @20mA | 1,8 V ~ 2,6 V |
| Corrente di dispersione inversa (IR) | @ 5 V | 10μAmax |
Il connettore Gigabit RJ45 LPJG0843GENL è costruito utilizzando materiali di livello industriale per garantire durata meccanica e prestazioni elettriche stabili.
| Componente materiale | Specifica |
|---|---|
| Materiale dell'alloggiamento | PBT termoplastico + 30% fibra di vetro |
| Grado di infiammabilità | UL94V-0 |
| Materiale di contatto | Bronzo fosforoso (C5210R-EH), 0,35 mm |
| Placcatura dei contatti | Oro su nichel, minimo 6μ" di oro |
| Materiale del perno | Ottone (C2680R-H), 0,35 mm |
| Materiale schermante | Acciaio inossidabile (SUS 201-1/2H), 0,2 mm |
| Temperatura della saldatura ad onda | 265°C massimo per 5 secondi |
L'utilizzo di un connettore RJ45 con magnete integrato offre numerosi vantaggi rispetto alle soluzioni con trasformatori discreti:
Per le applicazioni Gigabit Ethernet, i connettori magnetici RJ45 integrati come LPJG0843GENL forniscono una soluzione di interfaccia di rete efficiente ed economica.
LPJG0843GENL è un connettore RJ45 a porta singola con componenti magnetici 1000 Base-T integrati progettato per applicazioni di rete Gigabit Ethernet.
SÌ. Supporta la trasmissione Ethernet 10/100/1000 Base-T.
No. Questo modello è destinato ad applicazioni LAN Ethernet non PoE.
Utilizza una configurazione di montaggio PCB con ingresso laterale e foro passante con orientamento ad angolo retto di 90°.
SÌ. Include linguette EMI e uno schermo in acciaio inossidabile per una migliore protezione EMI.
Il connettore include indicatori LED verdi e gialli.
