Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: ISO9001,SGS,UL,CE,REACH163
Numero di modello: J3006G21DNL
Termini di trasporto & di pagamento
Quantità di ordine minimo: 200 PCS
Prezzo: negoziabile
Imballaggi particolari: 50 pc/vassoio, 24tray /carton/32 *30*31, 9 KG/1200pcs/carton
Tempi di consegna: In borsa entro 3 giorni
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3000000/mese
Numero di parte: |
J3006G21DNL |
Made in China: |
LPJ3094ABNL |
Applicazione: |
10/100 Base-TX, AutoMDIX |
Tipo di montaggio: |
Montaggio superficiale |
Configurazione della porta: |
1×1 |
Hipot: |
1500 V |
Numero di parte: |
J3006G21DNL |
Made in China: |
LPJ3094ABNL |
Applicazione: |
10/100 Base-TX, AutoMDIX |
Tipo di montaggio: |
Montaggio superficiale |
Configurazione della porta: |
1×1 |
Hipot: |
1500 V |

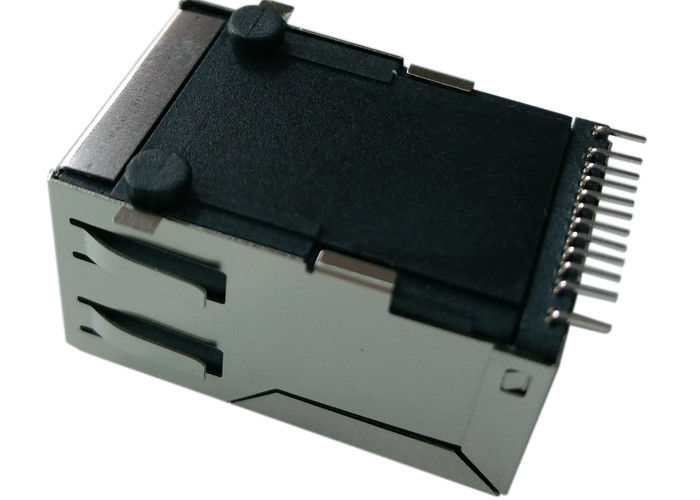

J3006G21DNL PulseJack RJ45 MagJack 1x1 connettore a montaggio superficiale con magnetica integrata, LED verde/giallo, supporto Auto-MDIX, schermatura EMI e isolamento 1500Vrms per applicazioni Ethernet 10/100Base-TX.
Il connettore RJ45 PulseJack J3006G21DNL è un RJ45 (MagJack) con magnetica integrata 1x1 progettato per applicazioni di rete Ethernet 10/100Base-TX.
Questo connettore RJ45 a montaggio superficiale (SMT) integra magnetica LAN, schermatura EMI e doppio LED in un pacchetto compatto, consentendo una connettività Ethernet affidabile riducendo al contempo lo spazio sulla PCB e la complessità di assemblaggio.
Il J3006G21DNL supporta funzionalità Auto-MDIX, è conforme agli standard Ethernet IEEE 802.3 e fornisce Isolamento 1500Vrms, garantendo un'integrità del segnale robusta e un'eccellente soppressione EMI in apparecchiature di rete come router, switch e sistemi Ethernet embedded.
| Parametro | Specifiche |
|---|---|
| Codice prodotto | J3006G21DNL |
| Tipo di connettore | RJ45 MagJack |
| Configurazione porta | 1 x 1 |
| Velocità Ethernet | 10/100Base-TX |
| Tipo di montaggio | Montaggio superficiale (SMT) |
| Orientamento | Angolo retto (90°) |
| Direzione linguetta | Su |
| LED | Verde / Giallo |
| Schermatura | Schermato con linguette EMI |
| Altezza sopra PCB | 13,61 mm |
| Numero di core | 4 |
| Temperatura operativa | 0°C a +70°C |
| Parametro | Specifiche |
|---|---|
| Rapporto spire | 1CT:1CT (TX/RX) |
| Perdita di inserzione | ≤ -1,0 dB (1–65 MHz) |
| Perdita di ritorno | ≥ -20 dB (1–10 MHz) |
| ≥ -16 dB (30 MHz) | |
| ≥ -12 dB (60–80 MHz) | |
| Diafonia | ≥ -40 dB (1–10 MHz) |
| ≥ -35 dB (30–60 MHz) | |
| ≥ -30 dB (60–100 MHz) | |
| Reiezione di modo comune | ≥ -30 dB (1–50 MHz) |
| ≥ -20 dB (50–130 MHz) | |
| Tensione di isolamento | Minimo 1500 Vrms @ 60 Hz |
| Componente | Materiale |
|---|---|
| Alloggiamento | Termoplastico ad alta temperatura |
| Infiammabilità | UL94-V0 |
| Schermo | Ottone con placcatura nichel |
| Materiale contatti | Bronzo fosforoso |
| Placcatura contatti | Oro su nichel |
| Spessore contatti | Oro 15 µin |
| Elemento di test | Specifiche |
|---|---|
| Durabilità | 750 cicli di accoppiamento |
| Forza di accoppiamento | ≤ 5 libbre (2,27 kg) |
| Forza di disaccoppiamento | ≤ 5 libbre (2,27 kg) |
| Ritenzione spina | ≥ 20 libbre (9,07 kg) |
| Parametro | Specifiche |
|---|---|
| Temperatura operativa | 0°C a +70°C |
| Temperatura di picco di riflusso | 245°C |
| Conformità RoHS | Sì |
| Livello MSL | Livello 1 |
Il MagJack PulseJack J3006G21DNL è progettato per soddisfare i principali standard Ethernet e normativi:
Il connettore MagJack RJ45 J3006G21DNL è ampiamente utilizzato in apparecchiature di rete Ethernet tra cui:
Il J3006G21DNL offre un alternativa SMT compatta e ottimizzata in termini di costi ai connettori RJ45 integrati più grandi, mantenendo elevate prestazioni del segnale e protezione EMI.
I vantaggi chiave includono:
Un PulseJack è un connettore RJ45 che integra la magnetica Ethernet (trasformatori e choke di modo comune) direttamente nell'alloggiamento del connettore. Questo design semplifica il layout della PCB e migliora le prestazioni EMI.
Il J3006G21DNL supporta applicazioni Ethernet 10Base-T e 100Base-TX conformi agli standard IEEE 802.3.
Sì. Il connettore è progettato per interfacce PHY Ethernet che supportano Auto-MDIX, consentendo il rilevamento automatico del crossover tra i dispositivi di rete.
La magnetica integrata fornisce un isolamento minimo di 1500Vrms, soddisfacendo i requisiti di sicurezza Ethernet e integrità del segnale.
