Dettagli del prodotto
Luogo di origine: La Cina
Marca: LINK-PP
Certificazione: UL,ROHS,Reach,ISO
Numero di modello: SI-51005-F
Termini di trasporto & di pagamento
Quantità di ordine minimo: 50/500/1000
Prezzo: Supportive & Discounted
Imballaggi particolari: 50PCS/Tray, 1200pcs/Carton
Tempi di consegna: Circa 1-2 giorni
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 4600K.PCS/Month
Modulo MagJack: |
SI-51005-F |
categoria: |
Modulo connettore integrato negli ICM |
Velocità: |
1000Base-T |
Hipot: |
1500 V |
Campioni: |
Disponibile gratuito |
Made in China: |
LPJG17332AWNL |
Modulo MagJack: |
SI-51005-F |
categoria: |
Modulo connettore integrato negli ICM |
Velocità: |
1000Base-T |
Hipot: |
1500 V |
Campioni: |
Disponibile gratuito |
Made in China: |
LPJG17332AWNL |

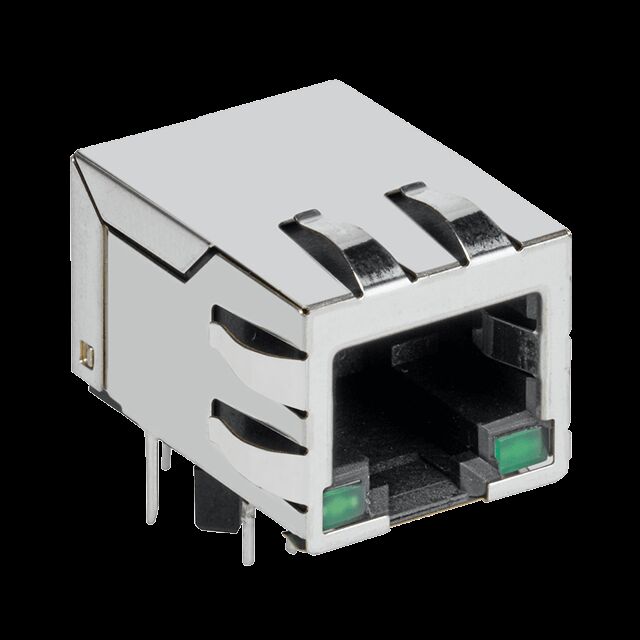

SI‑51005‑F è un jack RJ45 a porta singola con magnetici integrati, schermatura EMI, contatti placcati in oro e montaggio a foro passante ad angolo retto — ideale per Gigabit Ethernet, switch industriali, router, convertitori multimediali e dispositivi di rete embedded che richiedono un design compatto e prestazioni EMI affidabili.
Il SI-51005-F è un Modulo connettore integrato (ICM) RJ45 1×1 ad alte prestazioni progettato per applicazioni Ethernet 10/100/1000Base-T.
Integra l'interfaccia RJ45, i magnetici (trasformatore, induttanze), i componenti EMI, i LED e la schermatura in un unico modulo compatto, riducendo significativamente la complessità del layout del PCB e migliorando l'integrità del segnale.
Questo connettore è ideale per dispositivi di rete che richiedono alta affidabilità, forte soppressione EMI ed efficiente progettazione del PCB, inclusi switch, router, controller industriali, gateway IoT e sistemi Ethernet embedded.
| Parametro | Descrizione |
|---|---|
| Velocità Ethernet | 10/100/1000Base-T |
| Magnetici | Trasformatore integrato + componenti EMI |
| LED | Verde / Verde (Link e Attività) |
| Tensione di isolamento | 1500 Vrms (tip.) |
| Parametro | Descrizione |
|---|---|
| Tipo di connettore | RJ45, 1×1, 8P8C |
| Stile di montaggio | Through-Hole, ad angolo retto |
| Schermatura | Sì, schermatura metallica con dita EMI |
| Materiale dei contatti | Lega di rame |
| Placcatura dei contatti | 50 µin oro |
| Materiale dell'alloggiamento | Termoplastico, UL 94V-0 |
| Altezza PCB | 0,550 pollici (13,97 mm) |
| Parametro | Valore |
|---|---|
| Temperatura di esercizio | −40°C a +85°C |
| Temperatura di stoccaggio | −40°C a +85°C |
| RoHS | Conforme |
