Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: ISO 9001,ISO 14001,UL,SGS,REACH168
Numero di modello: LPJ19911ADNL
Documento: LPJ19911ADNL.pdf
Termini di trasporto & di pagamento
Quantità di ordine minimo: 60pcs
Prezzo: $0.75
Imballaggi particolari: 60pcs/tray, o pacchetto della bobina
Tempi di consegna: in Stock Ship Today
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 50 milioni di PC/mese
Marchi compatibili: |
Wurth |
Numero di porte: |
1x1 |
Fermo: |
Su |
Velocità dati: |
100Base-T |
PoE: |
Non |
Opzione LED: |
con |
Tab EMl: |
con |
Tipo di montaggio: |
smt |
Tipo di saldatura: |
Riflusso |
Intervallo di temperatura operativa: |
Da -40°C a +85°C |
Marchi compatibili: |
Wurth |
Numero di porte: |
1x1 |
Fermo: |
Su |
Velocità dati: |
100Base-T |
PoE: |
Non |
Opzione LED: |
con |
Tab EMl: |
con |
Tipo di montaggio: |
smt |
Tipo di saldatura: |
Riflusso |
Intervallo di temperatura operativa: |
Da -40°C a +85°C |

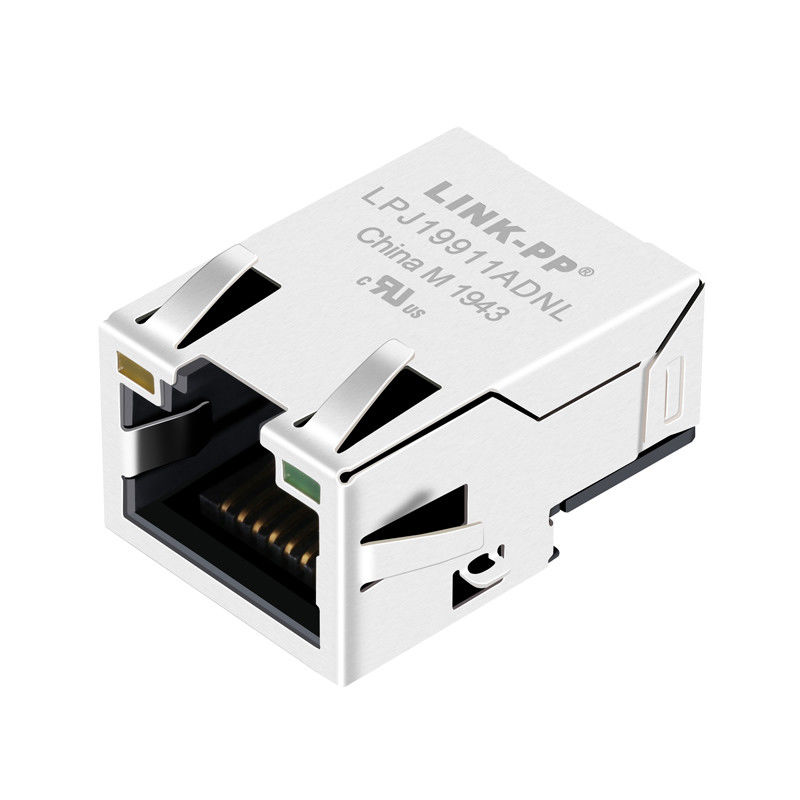

LPJ19911ADNL SMT RJ45 con magnetismo integrato 10/100BASE-T, dito a molla EMI, opzione LED, compatibile con il reflow, -40 ̊ + 85 °C. Fogli di dati e riferimenti incrociati.
Il...LPJ19911ADNLè un connettore SMT RJ45 a singola porta a profilo basso con magnetismo 10/100BASE-T integrato e indicatori LED.1CT) soddisfa i requisiti tipici di isolamento e accoppiamento Fast Ethernet, mentre le schede di protezione delle dita a molla EMI forniscono opzioni di messa a terra del telaio per ridurre le emissioni irradiate.Il connettore è ottimizzato per l'assemblaggio SMT con profilo di reflusso IR raccomandato ed è destinato al funzionamento da-40 °C a +85 °C, che lo rende adatto per applicazioni industriali, di telecomunicazioni e di rete integrata in cui sono necessarie prestazioni termiche robuste e produzione automatizzata.
| Parametro | Specificità |
|---|---|
| Numero della parte | LPJ19911ADNL |
| Tipo di connettore | Connettore SMT RJ45 con magnetismo integrato |
| Numero di porti | 1 × 1 |
| Orientazione della serratura | In alto (Tab Up) |
| Tipo di montaggio | Montaggio superficiale (SMT) |
| Tipo di saldatura | Riportamento |
| Tasso di dati | 10/100BASE-T |
| Sostegno PoE | Non-PoE |
| Opzione LED | Sì (Link / Attività) |
| Protezione contro le emissioni | EMI Finger Spring / EMI Tabs |
| Temperatura di funzionamento | -40 °C a +85 °C |
| Rispetto | Compatibilità RoHS |
| Dimensione | Dimensione |
|---|---|
| Distanze | 210,60 ± 0,5 mm |
| Larghezza | 15.6 mm |
| Altezza (frontale) | 11.35 mm |
| Altezza (dalla parte posteriore) | 8.9 mm |
| Parametro | Specificità |
|---|---|
| Rapporto di rotazione | 1CT: 1CT ± 5% |
| Induttanza a circuito aperto (OCL) | ≥ 350 μH @ 100 kHz, 0,1 V, 8 mA di bias di corrente continua |
| Perdita di inserimento | ≤ 1,2 dB (1 ‰ 100 MHz) |
| Risultato della perdita* | Cfr. foglio dati (dipendente dalla frequenza) |
| Intercettazione | ≤ -30 dB (1100 MHz) |
| Rifiuto di modalità comune (CMR) | ≤ -30 dB (1100 MHz) |
| Isolamento (PHY alla linea) | 1500 Vrms |
| Temperatura di funzionamento (elettrica) | -40 °C a +85 °C |
*I valori delle perdite di rendimento dipendono dalla frequenza; per la tabella completa delle perdite di rendimento, si rimanda al foglio ufficiale.
| Articolo | Specificità |
|---|---|
| Temperatura di pre riscaldamento | 150 °C ∼ 200 °C |
| Tempo di riscaldamento | 60 ¢ 180 s |
| Temperatura di tenuta/immersione | 217 °C |
| Tempo superiore a 217 °C | 60 ¢ 150 s |
| Temperatura massima | 250 °C (+0 / -5 °C) |
| Orario di punta | Max. 5 s |
| Tasso di riscaldamento | ≤ 3 °C/s |
| Tasso di raffreddamento | ≤ 6 °C/s |
| Tempo totale di ricarico | ≤ 6 minuti |
| Produttore | Numero della parte compatibile |
|---|---|
| Würth Elektronik | 7498011122AR |
| Würth Elektronik | 7498011122 |
LPJ19911ADNL è un connettore SMT RJ45 a singola porta con magnetismo integrato 10/100BASE-T, stato LED, dita molla EMI (schede tab) e un'impronta compatibile con il reflow SMT.Progettato per interfacce LAN a risparmio di spazio sul consumatore, PCB industriali e incorporati, il pezzo è progettato per un'integrità del segnale affidabile, un funzionamento ad ampie temperature (-40 °C a +85 °C) e un montaggio SMT automatizzato.
R: 10/100BASE-T (Fast Ethernet). Questa variante non è indicata per PoE.
A: Sì
A:-40 °C a +85 °C(secondo le specifiche fornite).
R: Sì includere un link alla scheda ufficiale/pdf nella pagina del prodotto e fornire file CAD STEP/2D scaricabili, se disponibili.
