Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: ISO9001,SGS,UL,CE,REACH,RoHS
Numero di modello: J0C-0003NL
Termini di trasporto & di pagamento
Quantità di ordine minimo: 720pcs
Prezzo: $0.85
Imballaggi particolari: 120pcs/reel, 6Reel=35*35*35cm=9KGS (720pcs) /Carton
Tempi di consegna: 3-5 giorni
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3000000/mese
Specifica: |
J0C-0003NL |
Parte n: |
LPJ19113DNL |
Serie: |
Collettore RJ45 con magnetismo integrato |
Ethernet: |
10/100BASE-TX |
Montaggio: |
Montaggio superficiale (SMT) |
Tensione di isolamento: |
1500 Vrms |
Rapporto di curva: |
TX:1CT:1 / RX:1CT:1 |
OCL: |
≥350μH |
Specifica: |
J0C-0003NL |
Parte n: |
LPJ19113DNL |
Serie: |
Collettore RJ45 con magnetismo integrato |
Ethernet: |
10/100BASE-TX |
Montaggio: |
Montaggio superficiale (SMT) |
Tensione di isolamento: |
1500 Vrms |
Rapporto di curva: |
TX:1CT:1 / RX:1CT:1 |
OCL: |
≥350μH |

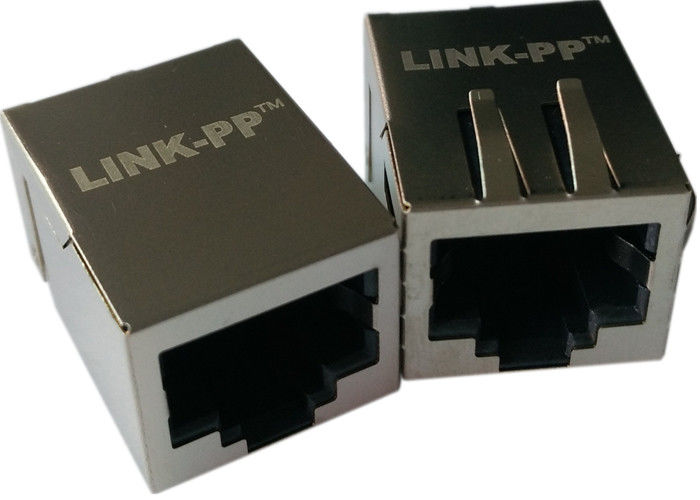

J0C-0003NLè unconnessione RJ45 a porta singola con magnetismo integrato (MagJack)progettato per10/100Applicazioni Ethernet Base-TX.
Appartiene alSerie PulseJack J0Ce integra trasformatori di isolamento Ethernet e filtraggio a modalità comune all'interno dell'alloggiamento del connettore, semplificando la progettazione del PCB e migliorando le prestazioni EMI.
Il dispositivo utilizza unimpronta di montaggio in superficie (SMT)e astruttura a basso profilo, che lo rende adatto per dispositivi di rete compatti come router, set-top box e controller industriali.
| Parametro | Specificità |
|---|---|
| Rapporto di rotazione | 1CT:1 (TX), 1CT:1 (RX) |
| Orientazione del connettore | Tap Up |
| Indicatori LED | Verde / Giallo |
| Fingere EMI | - Sì, sì. |
| Circuito BST | - No, no. |
| Frequenza | Perdita di inserimento (massimo) |
|---|---|
| 1 ¢ 65 MHz | -1,0 dB |
| Frequenza | Perdita di ritorno (min) |
|---|---|
| 1 ¢ 10 MHz | -20 dB |
| 30 MHz | -16 dB |
| 60 ¢ 80 MHz | -12 dB |
| Frequenza | Interferenza (min) |
|---|---|
| 1 ¢ 10 MHz | -40 dB |
| 30 ¢ 60 MHz | -35 dB |
| 60 ¢ 100 MHz | -30 dB |
| Frequenza | CMR (min) |
|---|---|
| 1 ¢ 50 MHz | -30 dB |
| 50 ¢ 130 MHz | -20 dB |
| Parametro | Specificità |
|---|---|
| Tensione di isolamento Hi-Pot | 1500 Vrms @ 60 Hz |
| Parametro | Specificità |
|---|---|
| Tipo di connettore | RJ45 con magnetismo integrato |
| Configurazione della porta | 1 × 1 |
| Numero di contatti | 8P8C |
| Tipo di montaggio | Montaggio superficiale (SMT) |
| Orientazione | Angolo retto (90°) |
| Protezione | Protezione |
| Materiale per le abitazioni | Termoplastici ad alta temperatura |
| Materiale di contatto | Fosforo bronzo |
| Contatto di rivestimento | Oro rispetto al nichel |
| Altezza sopra il PCB | ~ 13,6 mm |
IlJ0C-0003NLè usato inInterfacce Ethernet 10/100Base-TXquando è richiesto un connettore RJ45 compatto con magnetismo integrato.
Le applicazioni tipiche includono router, switch e dispositivi di rete incorporati.
- Sì, è vero.
Il connettore integraTrasformatori di isolamento LAN e filtraggio in modalità comune, che elimina la necessità di magneti esterni.
Il connettore supporta10 Mbps e 100 Mbps Ethernet (10/100Base-TX)reti.
Il dispositivo è progettato per:assemblaggio PCB a montaggio superficiale (SMT), che lo rende adatto alla produzione automatizzata.
Rispetto alle soluzioni a trasformatore discreto + RJ45, i connettori MagJack integrati come ilJ0C-0003NLoffrono diversi vantaggi:
I trasformatori Ethernet sono integrati all'interno dell'alloggiamento del connettore, riducendo i requisiti di area della scheda.
I progettisti possono collegare direttamente l'Ethernet PHY all'interfaccia MagJack senza complesso routing del trasformatore.
Il filtro integrato a modalità comune migliora la soppressione delle interferenze elettromagnetiche.
Meno componenti esterni riducono la complessità della produzione e i costi di assemblaggio.
IlJ0C-0003NL connettore MagJack integratooffre una soluzione compatta e affidabile perInterfacce Ethernet 10/100Base-TX.
Con la magneticità integrata, le forti prestazioni EMI e la connettività standard RJ45, semplifica la progettazione hardware Ethernet mantenendo la conformità agli standard di rete IEEE.
Questo lo rende una scelta eccellente persistemi di rete incorporati, router, switch e apparecchiature Ethernet industriali.
