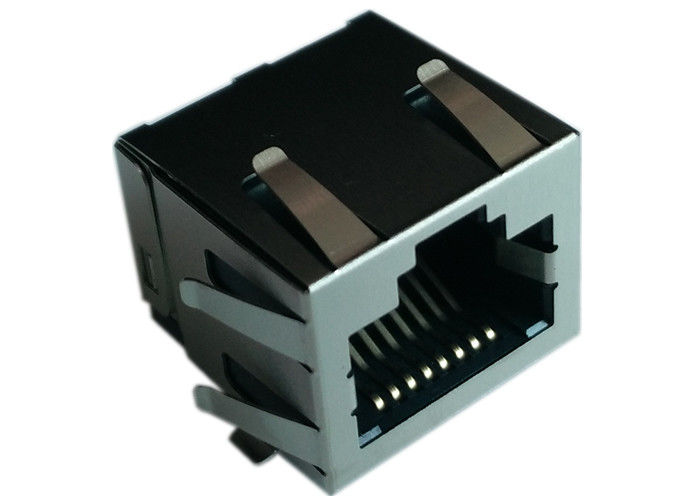

6339160-1 | 6339160-3 il connettore di SMT RJ45, 8 la POSIZIONE RJ45 ha protetto il supporto di superficie

8 la posizione SMD Rj45 Jack LPJES101XCNL ha protetto wo/LEDs.

LPJES1011CNL/LPJES1012CNL/LPJES1013CNL/LPJES1014CNL

Pin incrocio/equivalente al perno compatibile a TE # 6339160-1 | 6339160-3

1. MATERIALE:
ABITAZIONE - AD ALTA TEMPERATURA. TERMOPLASTICO - LCP, COLORE: VEDI LA TAVOLA, UL94V-0.
TERMINALI - 0,30 BRONZEI SPESSI DI PHOS PLACCATI CON
LATTA OPACA SPESSA MINIMA di 2.03µm Nell'AREA della LEGA PER SALDATURA.
ORO (VEDI LA TAVOLA) NELL'AREA LOCALIZZATA DEL PIATTO PIÙ
NICHEL SPESSO MINIMO di 1.27µm.
SCHERMO - (VEDI la TAVOLA) 0,196 PREPLATED D'OTTONE di THK CON 2.03µm-3.81µm
LATTA OPACA SPESSA PIÙ del NICHEL di 0.76µm-2.03µm
UNDERPLATE, O NICHEL di 0.76-2.03µm CON SELETTIVO
LINGUETTE DELLA LEGA PER SALDATURA PLACCATE LATTA
2. LA CAVITÀ DELLA PRESA SI CONFORMA ALLE REGOLE DEL FCC E
I REGOLAMENTI PARTE 68, SOTTOPARTE F.
DIMENSIONI SUGGERITE DI APERTURA DEL PANNELLO. VEDI
SPEC. DI APPLICAZIONE. 114-2154 PER SPESSORE DEL PANNELLO
E RACCOMANDAZIONI DI POSIZIONE
SPAZIO SUGGERITO FRA LA CIMA DEL CONNETTORE
ED APERTURA DEL PANNELLO SUPERIORE
IMBALLATO: NASTRO & BOBINA DELLA TASCA (PER SPECIFICHE DELLA VIA 481)
LARGHEZZA del NASTRO della TASCA - 44mm
PASSO della TASCA - 24mm
PROFONDITÀ della TASCA - 16.7mm
CHIARO NASTRO DELLA COPERTURA, PSA
CHIARO RIMORCHIO del NASTRO della COPERTURA - 1220mm, AVVOLTO Sul HUB della BOBINA
BOBINA DI PLASTICA - DIAMETRO di 381mm
QUANTITÀ DEL PRODOTTO - 200 PEZZI PER BOBINA
POSTA ZERO DELLA FORZA DI INSERZIONE CON LA DISPOSIZIONE RACCOMANDATA DEL PWB
DATO STABILITO DAL CLIENTE.
IL CONNETTORE DOVREBBE ESSERE POSIZIONATO ATTRAVERSO IL RITAGLIO DI PANNELLO AS
INDICATO ALLA CIMA DI SOSTEGNO DELLA PRESA MODULARE PER GOMMINO DI PROTEZIONE.
CODICE DELLA DATA DI FABBRICAZIONE SITUATO APPROSSIMATIVAMENTE COME INDICATO.
LE PRIME 2 CIFRE SONO ANNO, SECONDE 2 CIFRE SONO SETTIMANA LAVORATIVA,
L'ULTIMA CIFRA È IL GIORNO DELLA SETTIMANA
