Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO
Numero di modello: 749020011A
Documento: LP5007NL.pdf
Termini di trasporto & di pagamento
Quantità di ordine minimo: 400pcs
Prezzo: $0.08-$0.6
Imballaggi particolari: T&R
Tempi di consegna: in Stock Ship Today
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3KK/Month
Specifiche: |
749020011A |
Tipo di trasformatore: |
Trasformatore LAN WE-LAN |
Rapporto di curva: |
1: 1 Trasmettitore, 1: 1 Ricevitore |
Tipo di montaggio: |
Montaggio superficiale |
Dimensioni: |
L 17,6 X L 12,2 X A 6,0 (mm) |
Campioni gratuiti: |
3-5 pezzi gratuitamente |
Supporto: |
PDF/3D/ISG/Stp/Step/Scheda dati |
Ciclo di vita: |
Più di 20 anni |
Miglioramento della CMRR: |
SÌ |
Croce al 100%.: |
LINK-PP LP5007NL |
Tensione di isolamento: |
1500 V RMS |
induttanza: |
350 µH a 100 kHz / 8 mA polarizzazione CC |
Specifiche: |
749020011A |
Tipo di trasformatore: |
Trasformatore LAN WE-LAN |
Rapporto di curva: |
1: 1 Trasmettitore, 1: 1 Ricevitore |
Tipo di montaggio: |
Montaggio superficiale |
Dimensioni: |
L 17,6 X L 12,2 X A 6,0 (mm) |
Campioni gratuiti: |
3-5 pezzi gratuitamente |
Supporto: |
PDF/3D/ISG/Stp/Step/Scheda dati |
Ciclo di vita: |
Più di 20 anni |
Miglioramento della CMRR: |
SÌ |
Croce al 100%.: |
LINK-PP LP5007NL |
Tensione di isolamento: |
1500 V RMS |
induttanza: |
350 µH a 100 kHz / 8 mA polarizzazione CC |

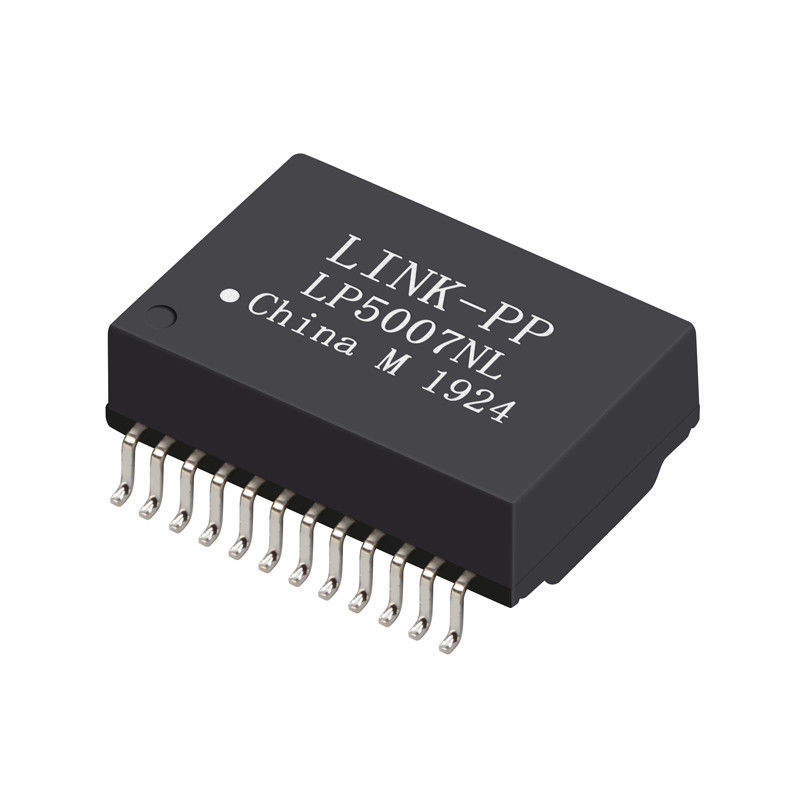

749020011A Trasformatore WE-LAN LAN per applicazioni SMT RJ45 1000Base-T, con isolamento 1500V, induttanza 350μH, CMRR migliorato e gamma di temperature industriali da 40°C a +85°C.Ideale per Ethernet industriale, router, switch, telecamere IP e dispositivi IoT.
Il749020011A Trasformatore LANè uncon una capacità di accensione superiore a 50 W,progettato per1000Base-T Gigabit EthernetInterfacceSuppressione del rumore in modalità comune migliorata (CMRR migliorata),intervallo di temperatura di grado industriale, eeccellente integrità del segnale, questo trasformatore è ottimizzato perModuli di connettore SMT RJ45, progettazioni di PHY Ethernet e apparecchiature di rete industriale.
È ampiamente utilizzato insistemi Ethernet industriali, router, switch, dispositivi di automazione, telecamere IP e gateway IoT, fornendo una soppressione EMI affidabile, isolamento del segnale e prestazioni Ethernet stabili.
È una scelta ideale perapparecchiature di rete industriale ad alta affidabilità e sistemi Ethernet incorporati.
| Parametro | Il simbolo | Condizioni di prova | Valore | Unità |
|---|---|---|---|---|
| Induttanza | L | 100 kHz / 100 mV @ 8 mA bias di corrente continua | 350 | μH (min.) |
| Tensione di prova di isolamento | VT | 1 minuto | 1500 | V RMS (min.) |
| Perdita di inserimento | IL | 1 ‰ 100 MHz | ¥1 | dB (max.) |
| Risultato di perdita | RL | 1 ̊40 MHz @ 100 Ω | ¥18 | dB (min.) |
| Risultato di perdita | RL | 50 MHz @ 100 Ω | ¢16 | dB (min.) |
| Risultato di perdita | RL | 60 ̊80 MHz @ 100 Ω | ¥12 | dB (min.) |
| Risultato di perdita | RL | 80 ̊100 MHz @ 100 Ω | ¥10 | dB (min.) |
| Differenziale dal rifiuto del modo comune | DCMR | 1 ̊30 MHz | ¥43 | dB (min.) |
| Differenziale dal rifiuto del modo comune | DCMR | 30 ̊60 MHz | ¥37 | dB (min.) |
| Differenziale dal rifiuto del modo comune | DCMR | 60 ̊100 MHz | ¥33 | dB (min.) |
| Intercettazione | CT | 1 ̊60 MHz | ¥40 | dB (min.) |
| Intercettazione | CT | 60 ̊100 MHz | ¥35 | dB (min.) |
| Rapporto di rotazione | n | ️ | 1:1 | ± 3% |
| Articolo | Descrizione |
|---|---|
| Tipo di prodotto | Trasformatore LAN / Transformatore di isolamento Ethernet |
| Tasso di dati | 1000Base-T |
| Portos | 1 |
| Montaggio | SMT (surface mount) |
| Sostegno PoE | - No, no. |
| Tensione di isolamento | 1500 V RMS |
| Temperatura di funzionamento | 40 °C a + 85 °C |
| Condizioni di conservazione | < 40 °C, < 75% RH |
| Livello di sensibilità all'umidità | MSL 1 |
| Rispetto delle norme |
IEEE 802.3ab |
Il749020011A Trasformatore LANoffre unSoluzione ad alte prestazioni, SMT-friendly, di livello industrialeper isolamento Gigabit Ethernet e soppressione del rumore.eccellente CMRR, ampia gamma di temperature e ampia compatibilità PHY, è una scelta ottimale perModuli di connettori SMT RJ45 e progettazioni hardware Ethernet industriali.
Coneccellente rigetto differenziale rispetto al modo comune (fino a ¢43 dB), il 749020011A sopprime efficacemente il rumore in modalità comune, riducendo l'EMI e migliorando la stabilità del segnaleambienti industriali elettricamente rumorosi.
Disegnati perOperare da 40 °C a +85 °C, questo trasformatore LAN garantiscestabilità a lungo termine e prestazioni del segnale costantiin condizioni industriali e esterne difficili.
IlImpatto SMTpermette un'integrazione senza soluzione di continuità conSMT RJ45 MagJacks, consentendo:
Compatibile con la maggior parte dei principali circuiti integrati PHY Ethernet, tra cui:
Questo lo rende ideale perDisegni di riferimento PHY, moduli Ethernet incorporati e controller industriali.
