48F-01GYD2NL 1000BASE-T RJ45 Jack magnetico con porta singola attraverso il foro

Il 48F-01GYD2NL è un MagJack RJ45 con un'unica porta 1000BASE-T con magnetismo integrato, pacchetto a foro, conformità RoHS e placcatura in oro 6u?? per una connettività Ethernet affidabile.

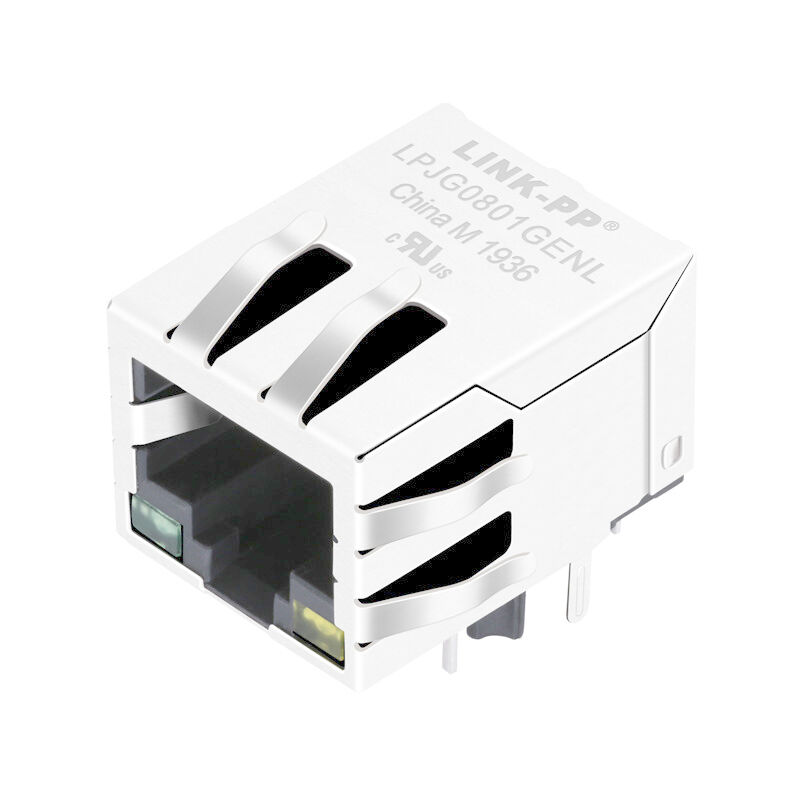

48F-01GYD2NL 1000BASE-T RJ45 MagJack Visualizzazione

Il48F-01GYD2NL RJ45 1000BASE-T MagJackè unun connettore Ethernet modulare a porta singola con magnetismo integratoQuesto dispositivo è stato progettato per prestazioni di rete Gigabit stabili.attraverso la presa RJ45è progettato per applicazioni LAN esigenti in cui l'integrità del segnale, le prestazioni EMI e la durata a lungo termine sono importanti.

Conconformità RoHS,6u ̊ placcatura in oro, e un robustoprogettazione di montaggio a foratura, il48F-01GYD2NLè ben adatto per le apparecchiature di rete che richiedono un sistema affidabileConnettività Ethernet 1000BASE-Tin un formato compatto e adatto alla produzione.

Perché scegliere 48F-01GYD2NL RJ45 MagJack?

Il48F-01GYD2NL 1000 BASE-T RJ45 MagJackCombina il jack modulare e le funzioni del trasformatore magnetico in un unico componente integrato, che aiuta a semplificare la progettazione del PCB, ridurre lo spazio della scheda e migliorare l'efficienza dell'assemblaggio.

I principali vantaggi sono:

• Magneti integrati per1000BASE-T Ethernet
• Portone singolo RJ45progettazione per layout compatti
• Confezione a bucoper il montaggio sicuro dei PCB
• Versione RoHSper progetti rispettosi dell'ambiente
• 6u ̊ placcatura in oroper una maggiore affidabilità dei contatti
• Supporto LED per l'indicazione del collegamento/attività
• Progettato per un funzionamento stabile in ambienti industriali e di rete

48F-01GYD2NL RJ45 con elettromagneti Specificità

Specifiche tecniche

Specifiche elettriche a 25°C

Progettato per una trasmissione Ethernet Gigabit affidabile, il48F-01GYD2NL connettore RJ45 con materiale magneticofornisce elevate prestazioni elettriche nell'intervallo di frequenza richiesto.

1- Ratio di rotazione:1CT:1CT (±5%)

2Induttanza:minimo 350 μH a 100 kHz, 0,1 V, 8 mA

3- Perdita di inserimento:-1,2 dB massimo (0,3 ‰ 100 MHz)

4Perdita di ritorno:

• -16 dB min (1 ‰ 30 MHz)
• -13,5 dB min (40 MHz)
• - 11,5 dB min (50 MHz)
• -10 dB min (60~80 MHz)

5Interrogatorio:

• -40 dB min (30 MHz)
• -36 dB min (60 MHz)
• -30 dB min (100 MHz)

6- Rifiuto di modalità comune:

• -35 dB min (30 MHz)
• -32 dB min (60 MHz)
• -30 dB min (100 MHz)

7. tensione di alta tensione / isolamento:1500 Vrms / 0,5 mA / 60 sec o 1650 Vrms / 0,5 mA / 2 sec

Fogli di dati 48F-01GYD2NL

48F-01GYD2NL RJ45 Fogli di dati - Meccanica

48F-01GYD2NL Fogli di dati dei connettori RJ45 - Schema

48F-01GYD2NL Materiale e costruzione Dettagli

Il48F-01GYD2NL MagJackE' costruito con materiali resistenti per una lunga durata e prestazioni elettriche costanti.

Materiale principale

• Materiale di alloggiamento:Nylon 66, UL94V-0, nero
• Materiale di inserimento:Fosforo bronzo C5210 EH, spessore 0,35 mm
• Inserire base:PBT GF, UL94V-0
• Materiale della tavola:PBT GF, UL94V-0
• Materiale di contatto:Fosforo bronzo C5210 EH, spessore 0,35 mm
• Scudo metallico:di acciaio o di acciaio liquido

Cloruro di sodio

• Altri prodotti
• 100% di stagno
• Placcatura in oro disponibile da:Da 3 a 50, con6 u ̊specificato per questa versione

Disposizione del LED e del pin

Questo...MagJack a porta singola RJ45Il disegno mostra che il sistema di controllo della rete è dotato di un supporto LED per l'indicazione dello stato della rete.LED sinistra- eLED a destraposizioni, rendendolo adatto per i progetti che richiedono un chiaro collegamento visivo/feedback di attività.

Lo schema indica anche le connessioni integrate dei trasformatori e la messa a terra dello scudo, a supporto dell'implementazione pratica dei circuiti stampati per le interfacce Gigabit Ethernet.

Profili di saldatura a onde raccomandati

Per il montaggio, le condizioni di saldatura a onde raccomandate sono:

• Temperatura di picco (TP):250 ± 10°C
• Orario di massima temperatura:Max 5 secondi

Queste condizioni contribuiscono a sostenere prestazioni di saldatura affidabili durante la produzione.

FAQ su 48F-01GYD2NL Through Hole RJ45 MagJack

Se siete alla ricerca di unaffidabile 1000BASE-T RJ45 MagJack, il48F-01GYD2NLoffre una forte combinazione di magnetismo integrato, stabilità del foro, conformità RoHS e rivestimento a contatto durevole.È una scelta pratica per i progetti Gigabit Ethernet che hanno bisogno di prestazioni di segnale affidabili, chiara indicazione LED, e lunga durata di vita.

1Cos'è il 48F-01GYD2NL?

Il48F-01GYD2NLè unMagJack a porta singola RJ45con magnetismo integrato per1000BASE-T Ethernetapplicazioni.

2Il 48F-01GYD2NL è adatto per Gigabit Ethernet?

Sì, è progettato per1000BASE-Tprestazioni, che lo rendono adatto ai progetti Gigabit Ethernet.

3Questo connettore RJ45 supporta i LED?

Il disegno meccanico mostraLED sinistra e destrasupporto per l'indicazione dello stato della rete.

4Il 48F-01GYD2NL e' conforme alla RoHS?

Questa versione è specificata comeVersione RoHS.

5Qual è il tipo di montaggio?

Il48F-01GYD2NL MagJackutilizza unperforazionepacchetto per il fissaggio sicuro dei PCB.
