G2401CG 100/1000BASE-T Surface Mount Discrete LAN Transformer Module (24-Pin SOP)

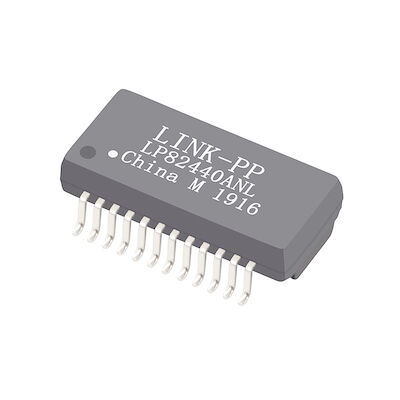

ILG2401CGè un modulo trasformatore di impulsi discreto a montaggio superficiale Gigabit Ethernet (100/1000 BASE-T) a porta singola e ad alte prestazioni, standard del settore. Alloggiato in un profilo ultra-bassoSOP a 24 pin (altezza massima 4,5 mm)pacchetto open-header, integra 4 canali di isolamento simmetrici 1CT:1CT e induttanze di modo comune lato cavo. Progettato per router di rete, switch multiporta, schede di telecomunicazioni di livello carrier e schede madri IPC integrate, fornisceIsolamento dielettrico 1500 Vrmse margini di trasmissione del segnale superiori nello spettro 0,5–100 MHz.

Specifiche diG2401CGTrasformatore Gigabit Ethernet

Specifiche elettriche (@ 25°C)

Scheda tecnica G2401CG - Meccanica eSchematico

Schema interno e architettura di pinout

Il G2401CG integra quattro canali differenziali simmetrici. Le induttanze di modo comune integrate (CMC) sono posizionate sulLato linea (pin 13–24)per eliminare il rumore EMI di modo comune ad alta frequenza prima di raggiungere la terra del sistema.

LATO FISICO (CONNESSIONI CHIP) LATO LINEA (CONNESSIONI RJ45) Pin 2 (TD1+) ───┐ 1CT:1CT ┌─── Modalità comune ─── Pin 23 (MX1+)) ( Choke Pin 3 (TD1-) ───┴─────────┴─────────────────── Pin 22 (MX1-) Pin 1 (TCT1) ─── Perno 24 della presa centrale (MCT1) ─── Perno 5 della presa centrale (TD2+) ───┐ 1CT:1CT ┌─── Modalità comune ─── Pin 20 (MX2+)) ( Perno dello starter 6 (TD2-) ───┴─────────┴─────────────────── Pin 19 (MX2-) Pin 4 (TCT2) ─── Perno 21 della presa centrale (MCT2) ─── Perno 8 della presa centrale (TD3+) ───┐ 1CT:1CT ┌─── Modalità comune ─── Pin 17 (MX3+)) ( Perno dello starter 9 (TD3-) ───┴─────────┴─────────────────── Pin 16 (MX3-) Pin 7 (TCT3) ─── Perno 18 della presa centrale (MCT3) ─── Perno 11 della presa centrale (TD4+) ───┐ 1CT:1CT ┌─── Modalità comune ─── Pin 14 (MX4+)) (Perno dello starter 12 (TD4-) ───┴─────────┴─────────────────── Pin 13 (MX4-) Pin 10 (TCT4) ─── Perno 15 del rubinetto centrale (MCT4) ─── Rubinetto centrale

Dimensioni meccaniche e layout PCB consigliato

• Impronta del pacchetto: SOP a montaggio superficiale a 24 pin (lunghezza 15,1 mm x larghezza totale 10,0 mm).
• Altezza componente: 4,5 mmmax.
• Passo principale:0,99 mm
  • 11 × 0,99 mm = 10,89 mm luce da centro a centro.
• Complanarità:≤0,10 mmsu tutti i 24 conduttori di saldatura.
• Geometria consigliata della piastra di saldatura:
  • Larghezza del cuscinetto:0,64 mm
  • Lunghezza del cuscinetto:1,78 mm
  • Portata esterna totale:11,2 mm

Domande frequenti

D1: Qual è la differenza principale tra G2401CG e un Magjack RJ45?

Risposta:Il G2401CG è un modulo trasformatore discreto a montaggio superficiale (SMD) senza jack RJ45 integrato. È saldato direttamente sul PCB, consentendo agli ingegneri hardware di accoppiarlo con connettori RJ45 multiporta (come jack 1x4 o 2x8 raggruppati) o connettori personalizzati a basso profilo, mentre un Magjack combina il trasformatore e il connettore in un unico ingombrante alloggiamento.

D2: G2401CG è compatibile con Pulse H5007NL e Bothhand GST5009 LF?

Risposta:SÌ. G2401CG presenta un layout SOP identico a 24 pin, un passo pin di 0,99 mm, un rapporto spire 1CT:1CT e un'induttanza di 350 µH, che lo rendono un'esatta sostituzione pin-to-pin che non richiede modifiche alla grafica PCB esistente.

D3: Perché l'altezza di 4,5 mm è significativa per i componenti magnetici LAN discreti?

Risposta:L'altezza del profilo ultraribassato di 4,5 mm consente al G2401CG di adattarsi a spazi verticali estremamente ristretti, come schede di espansione PCIe a basso profilo, server blade, set-top box compatti e terminali di rete thin client.
