Dettagli del prodotto
Luogo di origine: La Cina
Marca: LINK-PP
Certificazione: SGS, UL,CE, ISO9001:2008,REACH
Numero di modello: HY931147C
Termini di trasporto & di pagamento
Quantità di ordine minimo: 50/500/1000/25K
Prezzo: $0.09-$1.85
Imballaggi particolari: Tray Package: Carton size/32*30*31cm, G.W.-carton/8.5kg, Qty-carton/1200pcs, SPQ/50pcs
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3000K/month
Specifiche: |
HY931147C |
Applicazioni: |
POE 10/100 |
Orientamento: |
Entrata laterale (angolo retto) |
Tipo di Jack: |
RJ45 |
Schermato/filtro: |
Sì |
Genere: |
Femmina |
nuovo modello: |
LPJ0049GDNL |
Archivio: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters |
Specifiche: |
HY931147C |
Applicazioni: |
POE 10/100 |
Orientamento: |
Entrata laterale (angolo retto) |
Tipo di Jack: |
RJ45 |
Schermato/filtro: |
Sì |
Genere: |
Femmina |
nuovo modello: |
LPJ0049GDNL |
Archivio: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters |
potere di lunghezza RJ45 Magjack di 1.21.3mm sopra Ethernet.
linguetta-giù 2.1X1
3.Through presa modulare del foro RJ45
4.10/100 base-t
Descrizione:

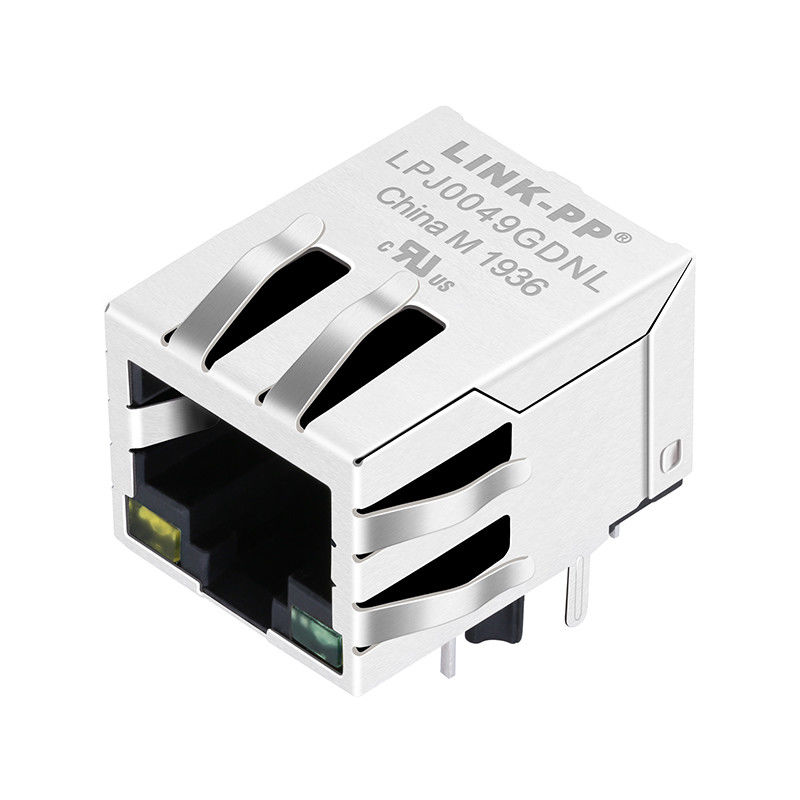

1X1 RJ45 Magjack con il LED, riunione IEEE 802.3af
Singoli connettori di Ethernet del porto RJ45 con 10/100 di LED giallo/verde di PoE & di magnetica integrato base-t, Tab Down, RoHS | |
Numero del pezzo di LINK-PP | LPJ0049GDNL |
Numero del pezzo di Hanrun | HY931147C |
Applicazione-lan | ETHERNET (PoE) |
AutomDX | SÌ |
Circuito di Bst | SÌ |
Configurazione RX | T, C |
Configurazione TX | T, C |
Placcatura accoppiamento di area del contatto | »»/15u/30u» dell'ORO 6u |
I centri per porto | 4 |
Diodi | Con i DIODI |
Opzione del LED | YELLOW/GREEN |
Fermo | LINGUETTA GIÙ |
Numero dei porti | 1X1 |
PWB | FR4 |
Angolo del supporto del PWB | ENTRATA LATERALE |
PWB che conserva posta | POSTA DI T |
Altezza del pacchetto (pollici) | 0,531 |
Altezza del pacchetto (millimetri) | 13,50 |
Lunghezza del pacchetto (pollici) | 0,839 |
Lunghezza del pacchetto (millimetri) | 21,30 |
Larghezza del pacchetto (pollici) | 0,626 |
Larghezza del pacchetto (millimetri) | 15,90 |
Pin Type | LEGA PER SALDATURA DI THT |
RoHS compiacente | YES-RoHS-5 CON CAVO nell'ESENZIONE della LEGA PER SALDATURA |
Ricerca | SÌ |
Schermo EMI Tabs | CON |
Velocità | 10/100 di BASE-T |
Temperatura | 0 a 70℃ |
Gira il rapporto RX | 1CT: 1CT |
Gira il rapporto TX | 1CT: 1CT |
Tray Package: Cartone size/32*30*31cm, G.W. - carton/8.5kg, Qty-carton/1200pcs, SPQ/50pcs
1. Tipo di prodotto caratteristiche:
1) Tipo = connettore di prodotto
2) Jack Type = RJ45
3) profilo = norma
4) orientamento del montaggio del PWB = entrata laterale dell'entrata /Top (ad angolo retto) (verticale)
2. Collegamento meccanico:
1) Jack Configuration = 1 x 1
3. Caratteristiche elettriche:
1) schermato = sì
4. Il termine ha collegato le caratteristiche:
1) EMI Finger - inferiore = senza
2) metodo = lega per saldatura di termine
5. Il corpo ha collegato le caratteristiche:
1) configurazione del porto = singolo/multi
2) EMI Fingers sommità e lati = con senza
3) orientamento = norma del fermo - chiuda
4) lunghezza della coda del PWB
6. Il contatto ha collegato le caratteristiche:
1) precaricato = sì
2) tipo di termine del contatto = tramite supporto di superficie/del foro
7. Abitazione delle caratteristiche relative:
1) stile = Jack del connettore
8. Standard industriali:
1) conformità di RoHS/ELV = RoHS compiacente, ELV compiacente
2) lega per saldatura senza piombo di processi = di Wave della lega per saldatura capace a 240°C,
Lega per saldatura capace a 260°C, lega per saldatura di Wave di Wave capace a 265°C
3) la storia di conformità di RoHS/ELV = era sempre RoHS compiacente
9. Marcatura di identificazione:
1) colore sinistro del LED (posizione #1) = verde - una resistenza da 250 ohm
2) giusto colore del LED (posizione #2) = verde - una resistenza da 250 ohm
10. Termini per uso:
1) si applica a = circuito stampato
2) condizioni ambientali = ufficio/locali
3) temperatura di funzionamento (°C) = 0 - 70/-40 - +85
