Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: ISO 9001,ISO 14001,UL,SGS,REACH168
Numero di modello: 5-2337992-3
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1pc
Prezzo: $0.09-$1.83
Imballaggi particolari: 50pcs/tray
Tempi di consegna: 5-7 giorni
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 6000K-PCS/Mese
Tipo: |

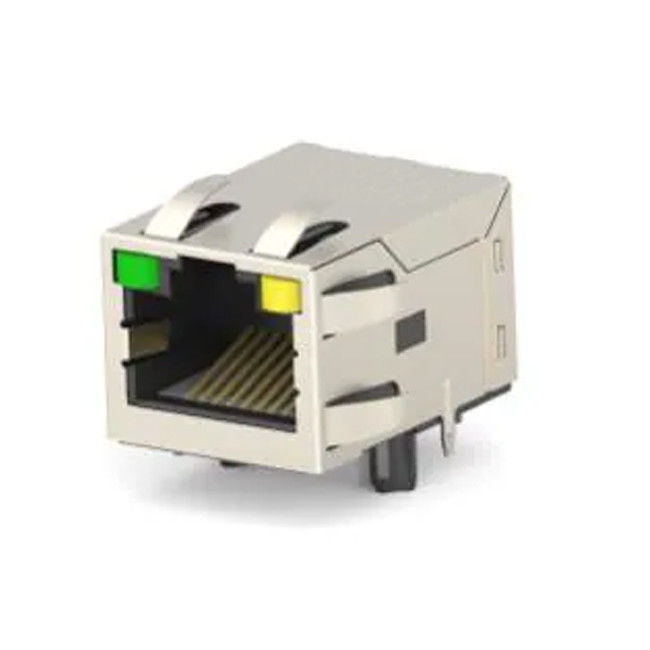

RJ45 Jack Mag |
Configurazione della porta: |
Porto unico |
Genere: |
Jack femminile |
Configurazione del porto: |
1x1 |
Numero di posizioni/contatti per porto: |
8P8C |
Protezione: |
Scudo, dita EMI |
Categoria di prestazione: |
Gatto 5 |
Stile di montaggio: |
Attraverso il soldato-buco |
Montaggio dell'angolo: |
Angolo retto |
Colore LED L / R: |
Verde / Giallo |
Direzione scheda: |
Tab Up |
Applicazione: |
10/100 Base-T PoE |
Materiale di contatto: |
Leghe di rame |
Contatto di rivestimento: |
D'oro |
Indice di infiammabilità: |
UL 94 V-0 |
Cicli di accoppiamento: |
750 cicli |
Tipo: |
RJ45 Jack Mag |
Configurazione della porta: |
Porto unico |
Genere: |
Jack femminile |
Configurazione del porto: |
1x1 |
Numero di posizioni/contatti per porto: |
8P8C |
Protezione: |
Scudo, dita EMI |
Categoria di prestazione: |
Gatto 5 |
Stile di montaggio: |
Attraverso il soldato-buco |
Montaggio dell'angolo: |
Angolo retto |
Colore LED L / R: |
Verde / Giallo |
Direzione scheda: |
Tab Up |
Applicazione: |
10/100 Base-T PoE |
Materiale di contatto: |
Leghe di rame |
Contatto di rivestimento: |
D'oro |
Indice di infiammabilità: |
UL 94 V-0 |
Cicli di accoppiamento: |
750 cicli |
1. Materiale del connettore:
Alloggiamento: Lcp Nero Ul94 V-0
Inserire: Lcp Nero Ul94 V-0
Scudo: ottone
Scaldo: nichel
Contatto: Lega di rame
Placcaggio di contatto: oro selettivo, min. 0,76hm (30 μ in) nell'area di contatto.
Oltre min. 1,27hm (50μin) Nickel
Saldatura con pin di rivestimento: 3,05hm (120μInch) stagno 0over 1,27hm (50μI Nch) nichel complessivo
Acciaio a caldo:
2. Pin non collegato elettricamente può essere omesso
3. Rj45 cavità Conformità a T0 Fcc Regole e Regolamento Parte 68,
4- La parte è raccomandata per il processo di saldatura a reflusso
5Temperatura di funzionamento: T= -40° C a +85°C
6Temperatura di conservazione: T= -40° C a +85° C
7Salvo diversa indicazione, vedere la tabella per le tolleranze di tutte le dimensioni
8Jack Configurazione: 1 X 1
Direzione scheda: In alto
9Imballaggio: vassoio
| Serie di prodotti |
PoE RJ45 Magjack |
|---|---|
| Rapporto di rotazione | (P1~P2):(J1~J2) = 1:1土2% @ 100kHz (P3~P6):(J3~J6) = 1:1士2% @ 100kHz |
| Induttanza primaria | 350 μH MIN. @100 kHz,0.1V 8mA DC BIAS |
| Resistenza a corrente continua | 1.2 0HMS MAX. |
| Perdita di inserimento | 1 - 100 MHz: -1,2 dB MAX. |
| Risultato di perdita | 1- 30MHz: - 16 dB MIN. 30-60MHz:-12dB MIN. 60-80MHz:- 10dB MIN. |
| Parlare a vicenda | 1 -100 MHz: - 27.1 dB MIN. |
| ATTENUAZIONE di modalità comune a comune | 1-100MHz:- 30dB MIN. |
| Isolamento | PHY lato a lato della linea: 500VAC |
| L'indicatore di frequenza deve essere conforme alle prescrizioni di cui all'allegato I, paragrafo 1, del regolamento (UE) n. 525/2014. | 720mA @57V (continua) |
• Comunicazioni industriali ed Ethernet
• Macchine industriali
• attrezzature di produzione industriale
• attrezzature di prova automatizzate
Jack RJ45 blindato con Magnetics integrato caratterizzato da gusci di ottone, che forniscono continuità per applicazioni EMC (Electromagnetic Compatibility).la continuità di schermatura e di messa a terra è raggiuntaQuando le pinze di saldatura dello scudo sono saldate alla scheda PC, esse forniscono continuità elettrica a qualsiasi percorso di terra sulla scheda PC e, se del caso,le schede di terra del pannello sullo scudo forniscono continuità elettrica a qualsiasi percorso di terra attraverso il pannello dell'attrezzatura.
