Collegatori RJ45 a più porte e a singola porta “Guida tecnica per gli appalti tecnici”

Introduzione

Per installazioni di networking ad alta correzione: intonziati, schede incorporate, router industriali - la scelta traSingle -portEmulti -portoConnettori RJ45influisce direttamente sulla densità di progettazione, la semplicità del bom, le prestazioni EMI e la funzionalità POE. Link -PP offre entrambe le categorie con scelte ingegnerizzate per velocità, integrazione magnetica, schermatura e resistenza termica.

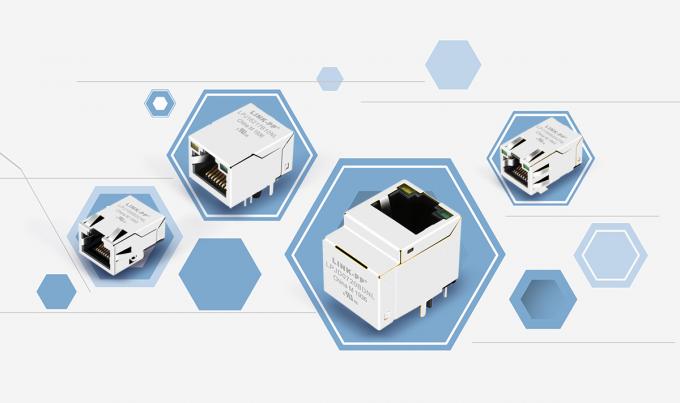

1. Connettori RJ45 a porto singolo

Usa Case e Integrazione del design

RJ45 (1 × 1)Modjacks/MagjacksApplicazioni per causa con porte Ethernet isolate, ad esempio schede di sviluppo, gateway e dispositivi a canale singolo. Il portafoglio di Link -PP copre 10/100Base -T, 1000Base -T e valutazioni emergenti da 2,5 g -10GBase -T.

Caratteristiche generali:

• 8p8c design, tab -up/giù, tht o smt
• Scherzata opzionale, indicatori di attività a LED, Auto -MDIX
• Intervallo operativo industriale fino a +85 ° C o superiore
• Forte isolamento, segnale affidabile tramite magnetiche incorporate

​

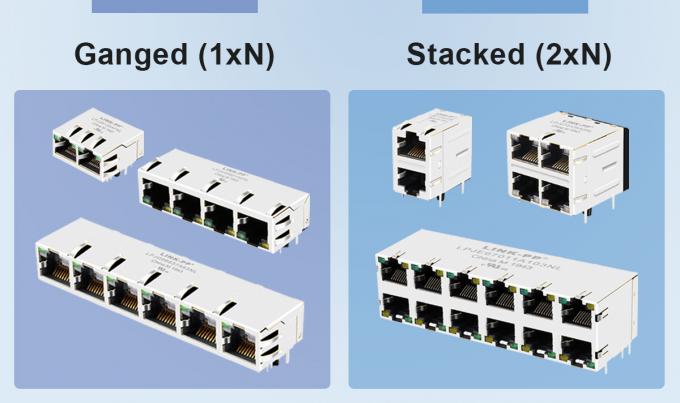

2. Connettori Multi -Port RJ45

Configurazioni della porta e densità

Gli array multi -porte di Link -PP includono singolo (1 × 2,1 × 3,1 × 4, 1 × 6, 1 × 8) e dual -forst impilate (2 × 1, 2 × 2, 2 × 4, 2 × 6, 2 × 8) opzioni, supportando fino a 16 porte Ethernet in un'impronta compatta.

Design Guida e specifiche ampie

Secondo la guida al design di Link -PP:

• Supporta velocità fino a 10GBase -T e HDBase -T
• Opzioni POE disponibili: Non -POE, POE, POE+, POE ++, 2 -PAIR o 4 -PAIR
• Tipi di montaggio: integrale, SMT, pin -in -paste, press -fit
• Protezione e LED Opzionale per design.
• Gradi di temperatura operativa: 0 ° C/+70 ° C, −40 ° C/+85 ° C, −55 ° C/+105 ° C

3. Tabella di confronto: singolo porto vs. multi -port

4. Considerazioni su progettazione e approvvigionamento

• Supporto di velocità: Scegli in base alla classe Ethernet richiesta (ad es.10Base-T, 100Base-TX, 1000Base-T, 2,5GBase-T, 5GBase-T, 10GBase-T).
• Requisiti POE: SupportoNon-Poe, Poe, Poe+, Poe ++, 2pr Poe, 4pr PoeIncontra IEEE 802.3AF/AT Standards.
• Specifiche termiche e ambientali: Per le schede industriali, selezionare parti classificate a -40 ° C o inferiori.
• Gestione EMI: I moduli schermati sono consigliati quando si utilizzano collegamenti ad alta velocità o in ambienti rumorosi.
• Stile e layout di montaggio:Tht vs Smtvs thr, Tab -Down/UP, Stili di chiusura, pali di ritenzione della scheda: ottimizzare per il flusso di montaggio PCB e la stabilità meccanica.
• Conformità e affidabilità: Tutti i connettori RJ45 supportano le certificazioni ROHS, UL, ISO per la distribuzione affidabile.

Conclusione

PerLead project e ingegneri di approvvigionamentoPianificazione dell'integrazione della rete chip-to-board:

1. UtilizzoConnettori RJ45 a portata singolaQuando le singole porte, il layout flessibile e l'elevata tolleranza termica sono priorità.
2. ScegliereModuli RJ45 multi -portaPer progetti ad alta densità e assemblaggio aerodinamico, in particolare in switch, router o sistemi incorporati a più porte.
3. Valutare la velocità, il supporto POE, la schermatura, la configurazione a LED, l'impronta della scheda e le valutazioni ambientali durante la selezione dei componenti.
4. Il portafoglio di prodotti Link-PP è adatto per applicazioni di livello professionale con schede dati di dati verificati e certificazioni di conformità.

Se hai bisogno di confronti su modelli su misura o consigli di selezione delle parti ottimizzati da bom, saremmo felici di farloAiutare ulteriormente.
