Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,ROHS,Reach,ISO
Numero di modello: J00005NL
Termini di trasporto & di pagamento
Quantità di ordine minimo: 50/500/1000
Prezzo: Supportive
Imballaggi particolari: 50/tray, 1200/carton
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3000000/mese
Tipologie: |
Collettore RJ45 con magnetismo integrato |
Velocità: |
10/100 di base-t |
Numero di porti: |
Singolo porto |
Numero delle posizioni/contatti: |
8P8C |
Opzione principale: |
Senza |
Schermo EMI Tabs: |
Senza |
Fermo: |
Giù |
Genere: |
Femmina |
Tipologie: |
Collettore RJ45 con magnetismo integrato |
Velocità: |
10/100 di base-t |
Numero di porti: |
Singolo porto |
Numero delle posizioni/contatti: |
8P8C |
Opzione principale: |
Senza |
Schermo EMI Tabs: |
Senza |
Fermo: |
Giù |
Genere: |
Femmina |

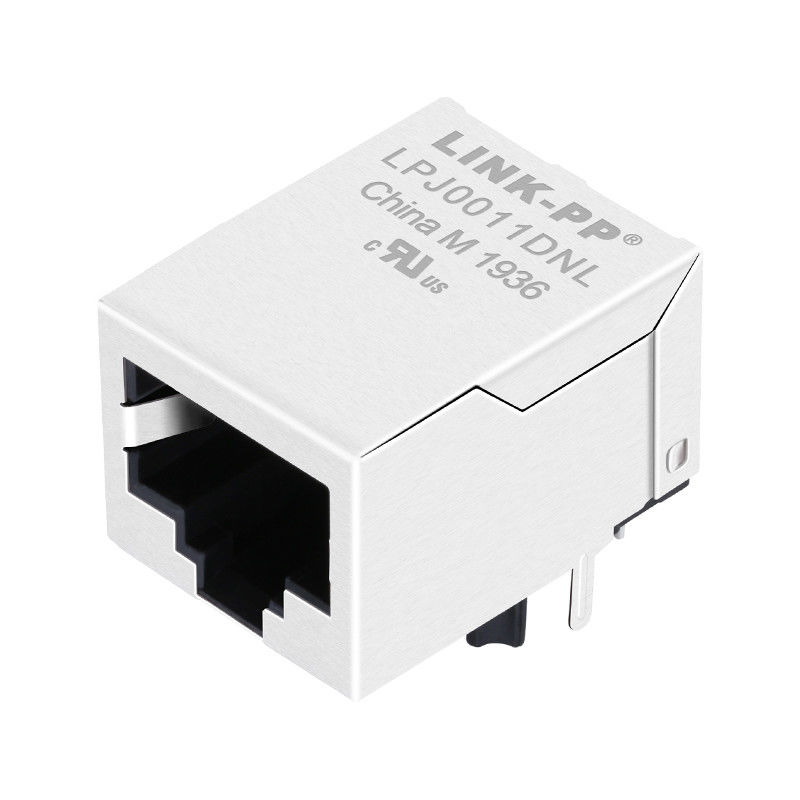

LPJ0011DNL RJ45 connettore con 10/100 base-T integrata magnetica, con un design blindato e senza LED.con un port 1x1 con 4 nuclei per portoQuesto Magjack Ethernet supporta la trasmissione di dati ad alta velocità 10/100 Base-T, garantendo capacità di rete affidabili ed efficienti.Il meccanismo di chiusura migliora la stabilità e la sicurezza durante l'usoI jack femminili RJ45 semplificano la schermatura di tag EMI e LED senza compromettere le loro prestazioni.
| Numero della parte LINK-PP: | LPJ0011DNL | Numero della parte dell'impulso | J00005NL |
| Status della parte | Attivo | Tipo di connettore | - Jack. |
| Numero di posizioni/contatti | 8p8c (RJ45, Ethernet) | Applicazione LAN | Ethernet ((NoN PoE) |
| Numero di porti | 1x1 Porto | Velocità | 10/100 Base-T |
| Chiusura | Giù. | Core per porto | 4 |
| Orientazione | 90° angolo (a destra) | Angolo di montaggio del PCB | Entrata laterale |
| Tab EMI dello scudo | Senza | Opzione LED | Senza |
| PCB | FR4 | Punto di ritenuta per PCB | T POST |
| Altezza dell'imballaggio (pollici/mm) | 0.528/13.40 | Lunghezza dell'imballaggio (pollici/mm) | 0.839/21.30 |
| Larghezza dell'imballaggio (pollici/mm) | 0.626/15.90 | Temperatura | 0°C a 70°C |
| Bst Circuito | - Sì, sì. | AutomDX | - Sì. |
| Diodi | - No, no. | Apparecchiatura di superficie di accoppiamento a contatto | D'oro 6 u"/15 u"/30 u" |
| Ratio di rotazione RX/TX | 1CT:1CT | Configurazione RX/TX | T,C |
1. Progettato per supportare applicazioni, come SOHO ((ADSLmodem), LAN-on-Motherboard ((LOM), hub e switch.
2. Risponde alle specifiche IEEE 802.3
3. Materiali di collegamento:
Cassa: PBT termoplastico + 30%G.F UL94V-0
Contatto: Fosforo Bronzo C5210R-EH Spessore = 0,35 mm
Pini: ottone C2680R-H Spessore = 0,35 mm
Scudo: SUS 201-1/2H Spessore = 0,2 mm
Placcaggio di contatto: oro 6 micro-pollici min.In zona di contatto.
4Temperatura della punta della saldatura d'onda: 255°C Max,5 sec.
5Certificazione UL: numero di fascicolo E484635.
