Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO
Numero di modello: PT61020L
Termini di trasporto & di pagamento
Quantità di ordine minimo: 400/2000/10K/25K
Prezzo: $0.06-$3.2
Imballaggi particolari: Nastro & Rullo 400 pezzi/rullo
Tempi di consegna: Disponibile in magazzino, spedizione entro 3 giorni
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3KK/Month
Venditore: |
PT61020 / PT61020L |
Produttore: |
LP5007NL |
Numero pin: |
24 pin |
Serie: |
Trasformatore GigE a porta singola |
Stile di chiusura: |
Pacchetto di superficie del supporto |
Tensione di isolamento:: |
1,5KV |
Campioni: |
offerta libera |
Poe: |
Supporto |
Venditore: |
PT61020 / PT61020L |
Produttore: |
LP5007NL |
Numero pin: |
24 pin |
Serie: |
Trasformatore GigE a porta singola |
Stile di chiusura: |
Pacchetto di superficie del supporto |
Tensione di isolamento:: |
1,5KV |
Campioni: |
offerta libera |
Poe: |
Supporto |

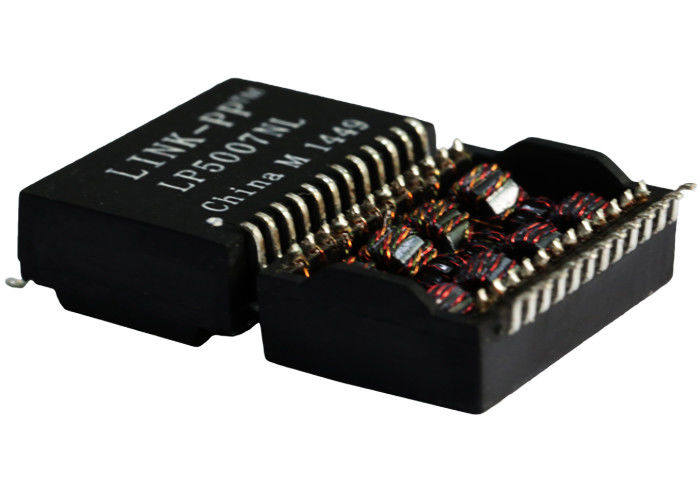

■ Conforme agli standard IEEE802.3ab Draft per 1000 Base-T.
■ Pacchetto a montaggio superficiale.
■ Progettato per applicazioni Gigabit Ethernet 10/100/1000 Base-T Full Duplex a lunga distanza.
■ Packaging a basso profilo per montaggio superficiale progettato per la rilavorazione a rifusione (picco di 245 °C).
■ Supporta 4 coppie di cavi UTP di categoria 5.
■ Applicabile a LAN (Local Area Network) ed Ethernet
■ Conforme a RoHS.
| Parametro | Specifiche |
|---|---|
| Codice articolo | PT61020L |
| Tipo di trasformatore | Modulo trasformatore LAN |
| Applicazione | Ethernet 10/100/1000BASE-T |
| Tipo di montaggio | Montaggio superficiale (SMD) |
| Temperatura di esercizio | -40°C a +85°C |
| Imballaggio | Nastro e bobina |
| Conforme a RoHS | Sì |
| Conforme a REACH | Sì |
| Finitura terminali | Stagno |
| Supporto PoE | Fino a 640 mA per 1000BASE-T |
| Rapporto di spire | 1CT : 1CT ±5% |
| Dimensione | Dimensione |
|---|---|
| Lunghezza | 17,62 mm |
| Larghezza | 16,00 mm |
| Altezza | 6,00 mm |
| Parametro | Specifiche |
|---|---|
| Induttanza | 350 µH min @ 100 kHz, 0,2 V, polarizzazione DC 8 mA |
| Induttanza di dispersione | 0,50 µH max @ 100 kHz, 0,2 V |
| Capacità tra gli avvolgimenti | 25 pF tip @ 100 kHz, 0,2 V |
| Resistenza DC (DCR) | 0,90 Ω max |
| Perdita di inserzione | -1,1 dB max (0,3–100 MHz) |
| Perdita di ritorno (dB min) | 0,3–30 MHz: -18 dB 40 MHz: -14,4 dB 50 MHz: -13,1 dB 60–80 MHz: -12 dB |
| Diafonia (dB min) | 0,3–30 MHz: -35 dB 60–100 MHz: -28 dB |
| Reiezione di modo comune (CMRR) | 0,3–30 MHz: -40 dB 60 MHz: -35 dB 80–100 MHz: -30 dB |
| Tensione di isolamento Hi-Pot | 1500 VAC, 1 mA, 1 secondo |
