Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO

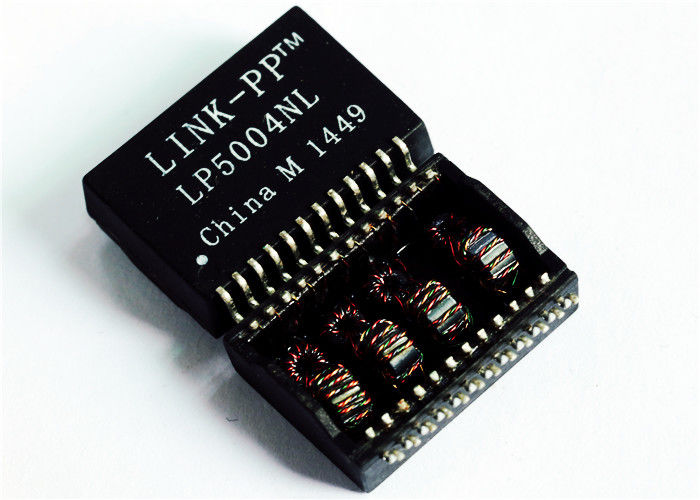

Numero di modello: LP5004NL
Termini di trasporto & di pagamento
Quantità di ordine minimo: 400/2000/10K/25K
Prezzo: $0.06-$3.2
Imballaggi particolari: T&R
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3KK/Month
Articolo: |
G24102MKG |
Incrocio P.N: |
LP5004NL |
Pin nessun: |
24 perni |
Serie: |
Singolo trasformatore di GigE del porto |
Stile di termine: |
SMD/SMT |
Tensione di isolamento:: |
1500v |
campioni: |
Offerta libera |
Parte trasversale: |
G24102MKG = LP5004NL |
Articolo: |
G24102MKG |
Incrocio P.N: |
LP5004NL |
Pin nessun: |
24 perni |
Serie: |
Singolo trasformatore di GigE del porto |
Stile di termine: |
SMD/SMT |
Tensione di isolamento:: |
1500v |
campioni: |
Offerta libera |
Parte trasversale: |
G24102MKG = LP5004NL |
Specifiche elettriche a 25 ° C
Induttanza ........................... 350 μH min.
con polarizzazione DC 8 mA a 100 KHz, 0,2 V
Induttanza di dispersione .......... 0,50 μH max.
@ 100 KHz, 0,2 V
Capacità di intreccio ........ 25 pF tip.
@ 100 KHz, 0,2 V
Resistenza DC .................... 0,90 Ω max.
Perdita di inserzione ..................... 0,3-100 MHz
-1,1 dB max.
Return Loss (dB min.)
0,3-30 MHz .....................................- 18
40 MHz .........................................- 14.4
50 MHz .........................................- 13.1
60-80 MHz ......................................- 12
Cross Talk (dB min.)
0,3-30 MHz .....................................- 35
60-100 MHz ....................................- 28
Reiezione in modalità comune (dB min.)
0,3-30 MHz .....................................- 40
60 MHz ............................................- 35
80-100 MHz ....................................- 30
Turns Ratio ........................... 1 CT: 1 ± 5%
Isolamento Hi-Pot .... 1500 VAC 1 mA 1 sec.
temperatura di esercizio
.................................. da -40 ° C a +85 ° C
Descrizione del pacchetto Mfr | A NORMA ROHS |
REACH Compliant | sì |
Conformità RoHS UE | sì |
Stato | Attivo più di 20 anni |
Tipo di trasformatore | DATACOM TRANSFORMER |
Applicazione | LAN; 10/100/1000 BASE-T; ETHERNET |
Tensione di isolamento | 1500,0 V |
LINK-PP Cross | Croce equivalente serie LP5007NL |
File disponibile | Datasheet / PDF, 3D Step / IGS |
Serie del produttore | PT61020EL Pin trasversale per pin analogico |
Caratteristica di montaggio | SUPPORTO SUPERFICIE |
Numero di funzioni | 4 |
Temperatura operativa min | -40,0 Cel |
Temperatura di esercizio-max | 85,0 Cel |
Metodo di imballaggio | TAPE & REEL 350pcs / Reel |
Dimensione fisica | L17.62XB12.2XH6.0 (mm) |
Induttanza primaria | 350,0 μH |
Terminal Finish | LATTINA |
Turns Ratio (Np: Ns) | 1CT: 1; 1CT: 1 |
Altezza | 6,0 mm |
Lunghezza | 17,62 mm |
Larghezza | 12,2 mm |
Caratteristica aggiuntiva | LA DIMENSIONE HIGHT INCLUDE ANCHE TEMP |
