Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO

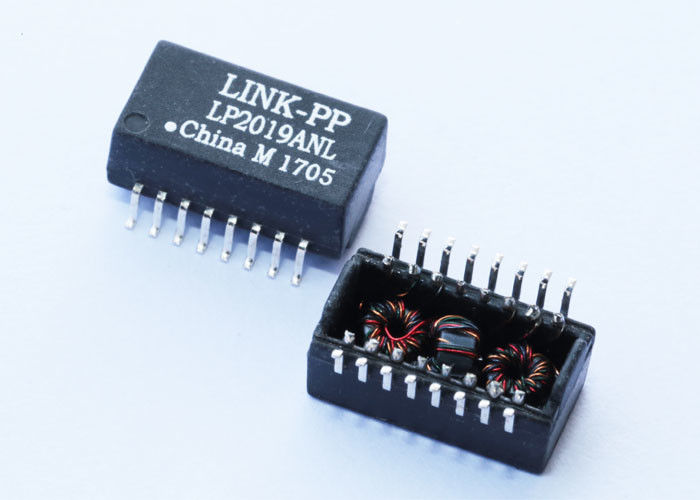

Numero di modello: LP2019ANL
Termini di trasporto & di pagamento
Quantità di ordine minimo: 400/2000/10K/25K
Prezzo: $0.06-$3.2
Imballaggi particolari: T&R
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3KK/Month
PN: |
HF DI TS8019M |
Compatibile: |
LP2019ANL |
Interfaccia: |
10/100Base-T |
Porto: |
Singolo SMD |
Perni: |
16 |
HiPot: |
1500v |
Disponibili di Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Croce: |
HR601680 = LP1102NL |
PN: |
HF DI TS8019M |
Compatibile: |
LP2019ANL |
Interfaccia: |
10/100Base-T |
Porto: |
Singolo SMD |
Perni: |
16 |
HiPot: |
1500v |
Disponibili di Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Croce: |
HR601680 = LP1102NL |
|
Pin all'HF del perno TS8019M |
||||||||||||||||||||||||||||||||
|
Fabbrica PN |
LP2019ANL |
|
||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Riferimenti |
Alternativa all'HF di TS8019M |
|||||||||||||||||||||||||||||||
|
L/T |
Azione |
|||||||||||||||||||||||||||||||
|
Descrizione |
Magnetica di PECCATO 10/100 di SMT |
|||||||||||||||||||||||||||||||
|
Documenti disponibili |
PDF/3D/Step/IGS/Price/Cross |
|||||||||||||||||||||||||||||||
|
Quantità disponibile |
500000 pc |
|||||||||||||||||||||||||||||||
Specifiche elettriche compatibili @25℃ di HF di TS8019M
1.OCL: MIN 350uH
@100KHz, 0.1Vrms, 8mADC di sbieco
rapporto 2.Turns:
TX=1CT∶1CT RX=1CT∶1CT
perdita 3.Insertion:
0.1-100MHz: - 1.1dB MAX
4.Return perdita (TIPO di dB):
30MHz: - 20 60MHz: - 14
80MHz: - 11,5
5.Crosstalk (TIPO di dB):
30MHz: - 45 60MHz: - 40
100MHz: - 35
6.DCMR (TIPO di dB):
30MHz: - 42 50MHz: - 37
100MHz: - 33
7.Hipot: MIN 1500Vrms
temperatura 8.Operating: 0℃~70℃. /-40℃~85℃
