Dettagli del prodotto
Luogo di origine: La Cina
Marca: LINK-PP
Certificazione: UL,ROHS,Reach,ISO
Numero di modello: HY911130AE
Documento: LPJG0806FBNL.pdf
Termini di trasporto & di pagamento
Quantità di ordine minimo: 50/500/1000/25K
Prezzo: $0.05-$1.28
Imballaggi particolari: 50PCS/Tray, 1200pcs/Carton
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 4500K-PCS/Month
Numero di porte: |
Porta 1x1 |
Fermo: |
Giù |
Velocità dati: |
1000 Base-T |
Colore LED: |
Verde / Giallo |
Temperatura della punta della saldatura a onde: |
260°C Max |
Tempo di temperatura della punta della saldatura ondulatoria: |
5 secondi Max |
Numero di parte: |
HY911130AE |
Stile di montaggio: |
Foro passante (THT), ad angolo retto |
Numero di porte: |
Porta 1x1 |
Fermo: |
Giù |
Velocità dati: |
1000 Base-T |
Colore LED: |
Verde / Giallo |
Temperatura della punta della saldatura a onde: |
260°C Max |
Tempo di temperatura della punta della saldatura ondulatoria: |
5 secondi Max |
Numero di parte: |
HY911130AE |
Stile di montaggio: |
Foro passante (THT), ad angolo retto |

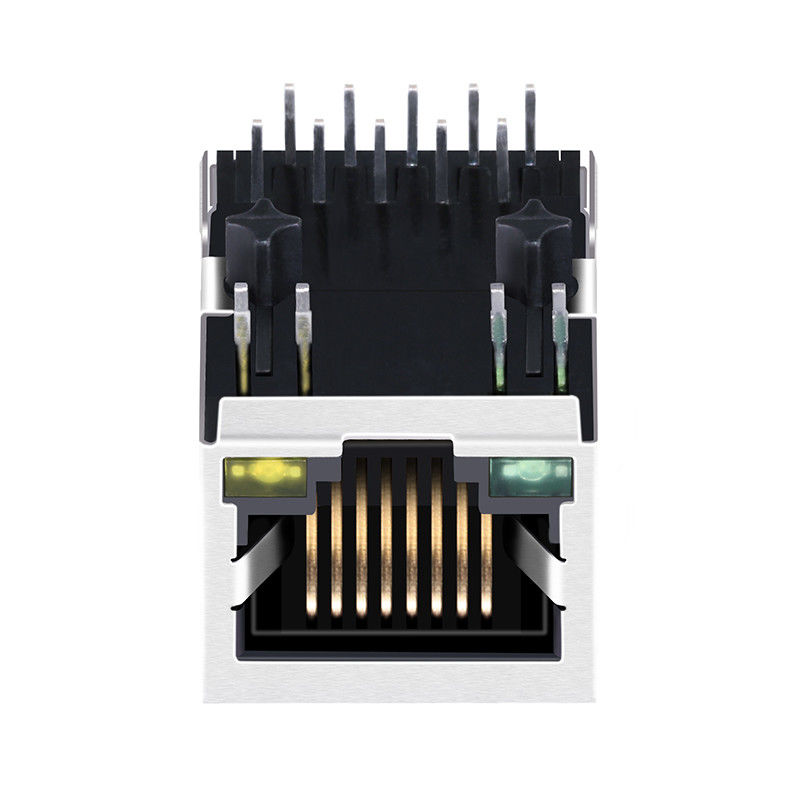

L'HY911130AE è un jack magnetico Gigabit RJ45 progettato per fornire una connettività di rete robusta e ad alta velocità per le moderne apparecchiature di comunicazione.Questo MagJack a singola porta 1x1 integra la magneticità Ethernet nel connettore RJ45, riducendo lo spazio dei circuiti stampati e semplificando la progettazione delle interfacce di rete.
Supporta applicazioni Ethernet 10/100/1000Base-T, questo connettore RJ45 dispone di moduli trasformatori integrati, indicatori LED verde/giallo e un design di montaggio PCB a ingresso laterale.È adatto per gli switch Ethernet, router, controller industriali, schede di interfaccia di rete e dispositivi di comunicazione incorporati.
| Parametro | Specificità |
|---|---|
| Tipo di prodotto | Jack magnetico RJ45 |
| Numero della parte LINK-PP | LPJG0806FBNL |
| Modello compatibile | HY911130AE |
| Tipo di connettore | Jack RJ45 con magnetismo integrato |
| Configurazione della porta | Porta singola 1x1 |
| Velocità Ethernet | 10/100/1000 Base-T |
| Numero di posizioni | 10P8C |
| Tipo di montaggio | Attraverso il buco |
| Tipo di montaggio del PCB | Ingresso dall' angolo destro / laterale |
| Indicatore LED | Verde / Giallo |
| Protezione | Senza schede EMI |
| Posizione della serratura | Tap in basso |
| Intervallo di temperatura | 0°C a +70°C |
| Materiale per PCB | FR4 |
| Contatto di rivestimento | D'oro 6"/15"/30" |
| Ratio di rotazione RX/TX | 1CT:1CT |
| Sostegno PoE | Non-PoE |
| Applicazione | LAN Ethernet |
| Articolo | Valore |
|---|---|
| Tipo di porta | 1x1 RJ45 |
| Orientazione | Angolo retto |
| Montaggio | PCB attraverso il buco |
| Distanze | 21.30 mm |
| Larghezza | 15.90 mm |
| Altezza | 13.40 mm |
| Colore LED | Verde / Giallo |
1. Ratio di rotazione ((± 2%)
1CT:1CT
3. HIPOT:1500Vrms MIN
4- Perdita di inserimento:
-1,0 dB MAX @ 1,0 MHz a 65 MHz
5Perdita di ritorno:
-20dB MIN @ 1MHz a 10MHz
-16dB MIN @ 10MHz a 30MHz
-12dB MIN @ 30MHz a 60MHz
-10dB MIN @ 60MHz a 100MHz
6- Parliamo a vicenda.
-40dB MIN @ 1MHz a 30MHz
-35dB MIN @ 30MHz a 60MHz
-30dB MIN @ 60MHz a 100MHz
7. rifiuto comune a modo comune:
-30dB MIN @1MHz a 50MHz
-20dB MIN @50MHz a 150MHz
8- Temperatura di funzionamento: 0°C-70°C.
Il jack magnetico HY911130AE RJ45 è altamente versatile ed è il connettore di scelta per un'ampia varietà di applicazioni di rete, tra cui:
- Switch e router Gigabit Ethernet
- Schede madre di server e schede di interfaccia di rete (NIC)
- PC industriali e controllori di automazione
- Smart Home Gateway e IoT Hub
- Set-Top Box e Smart TV
Cerco unHY911130AE compatibileconnettore 1000Base-T RJ45con LED?
Contattare LINK-PP per:
Prendi il tuo preventivo.e la scheda dati oggi.
