Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO
Numero di modello: S558-5999-BD-F
Termini di trasporto & di pagamento
Quantità di ordine minimo: 400/2000/10K/25K
Prezzo: $0.06-$3.2
Imballaggi particolari: T&R
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3KK/Month
P/N: |
S558-5999-BD-F |
perno da appuntare: |
LP41626NL |
Perni: |
16 |
Base: |
100 m |
Temperatura di esercizio: |
0 - 70 |
Porto: |
singolo trasformatore del porto |
P/N: |
S558-5999-BD-F |
perno da appuntare: |
LP41626NL |
Perni: |
16 |
Base: |
100 m |
Temperatura di esercizio: |
0 - 70 |
Porto: |
singolo trasformatore del porto |

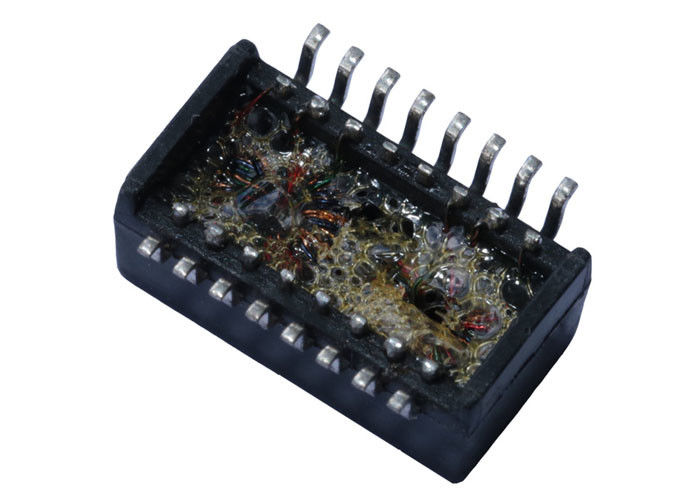

1. Singolo trasformatore di lan del porto
2. ColiStructure: Toroidale
3. trasformatore 100base-t
4. SMD, 16 perni
5. temperatura di funzionamento (°C) = 0 - 70
6. archivi: PDF/3D/ISG/Stp/Step/Datasheet
Descrizione:
TRASFORMATORI MAGNETICI di singola del porto 100 ETHERNET della base-t
| Applicazione | ETHERNET di lan (PoE&NON PoE) |
| AutomDX | SÌ |
| Commento | RoHS LP41626NL compiacente |
| Configurazione RX | T, C |
| Configurazione TX | T, C |
| Costruzione | STAMPATURA PER TRASFERIMENTO |
| I centri per porto | 4 |
| Numero dei porti | Singolo |
| PWB | NESSUN PWB |
| Pacchetto | SMT |
| Altezza del pacchetto (millimetro) | 6,20 |
| Lunghezza del pacchetto (millimetro) | 12,70 |
| Larghezza del pacchetto (millimetro) | 7,15 |
| RoHS compiacente | YES-RoHS-6 |
| Velocità | 100BASE-TX |
| Temperatura | 0 - 70 |
| Rapporto RX di giri | 1CT: 1CT |
| Rapporto TX di giri | 1CT: 1CT |
Specifiche elettriche (25):
1. Rapporto 50KHz, 0.5V di giri
Lato del chip: Linea side=1CT: 1CT+_2%
2. Induttanza (Ls) 100KHz, 0.1V, polarizzazione di CC 12mA:
Lato del chip: Min
3. Inserzione Loss1-100MHz: -1.4dB massimo
4. Attenuazione di riflessione
1-30MHz: Min di -16dB
40MHz: Min di -14.4dB
50MHz: Min di -13.1dB
60-80MHz: Min di -12dB
100MHz: Min di -10dB
5. Differenziale al rifiuto di modo comune:
30MHz: Min di -45dB
60MHz: Min di -40dB
100MHz: Min di -35dB
6. Diafonia
30MHz: Min di -40dB
60MHz: Min di -35dB
100MHz: Min di -30dB
7. Ciao-vaso: min 1500Vrms
Applicazioni:
1. estensori del GPIB ed isolatori del GPIB
2. moduli di (LCD) del display a cristalli liquidi
3. bordi dell'acquisizione dei dati del computer
4. computer del chiosco e del punto di vendita
Vantaggio competitivo:
16 anni di esperienza di produzione,
persone 2600,
prova di 100%
Termine di consegna flessibile
