Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO
Numero di modello: 7490100143
Termini di trasporto & di pagamento
Quantità di ordine minimo: 400/2000/10K/25K
Prezzo: $0.06-$3.2
Imballaggi particolari: T&R
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3KK/Month
Specifiche: |
7490100143 |
P/N: |

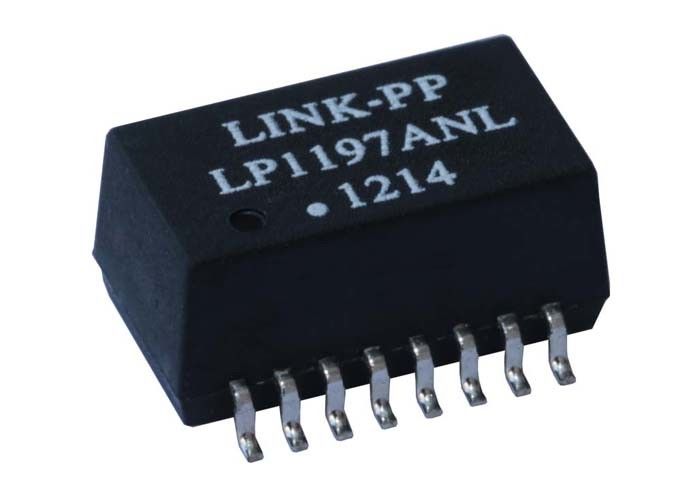

LP1197ANL |
Ethernet: |
10/100Base-T SMD |
MISURA: |
13.08x14.99x3.68mm |
Montaggio: |
smd |
campioni: |
Disponibile |
Disponibili di Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Specifiche: |
7490100143 |
P/N: |
LP1197ANL |
Ethernet: |
10/100Base-T SMD |
MISURA: |
13.08x14.99x3.68mm |
Montaggio: |
smd |
campioni: |
Disponibile |
Disponibili di Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
1. trasformatore 10/100Base-T per l'applicazione di PoE
2. Moduli discreti del trasformatore di lan
3. componente magnetica più semplice per disporre androute sul PWB
4. progettato per soddisfare richiesta di IEEE802.3u
5. dimensionale: 12.70x7.15x6.20mm
6. documento: PDF/scheda/3D/IGS/punto /Stp
|
Numero del pezzo di LINK-PP | LP1197ANL |
| Progettazione del modello | 7490100143 | |
| Applicazione-lan | ETHERNET (non PoE) | |
| I centri per porto | 2 | |
| Tipo del trasformatore | TRASFORMATORE DI DATACOM | |
| Caratteristica di montaggio | SUPPORTO DI SUPERFICIE | |
| Altezza del pacchetto (millimetro) | 12,70 | |
| Lunghezza del pacchetto (millimetro) | 9,30 | |
| Larghezza del pacchetto (millimetro) | 6,20 | |
| Applicazione | USO GENERALE | |
| Velocità | 10/100 di BASE-T | |
| Temperatura | 0 A 70℃ | |
| Rapporto RX di giri | 1CT: 1CT | |
| Rapporto TX di giri | 1CT: 1CT |
Specifiche elettriche @25℃
1. Rapporto di giri
TX=1CT: 1CT RX=1CT: 1CT
2. OCL: min 350uH
@100KHz, 100mV, 8mADC di sbieco
perdita 3.Insertion:
0.1-100MHz: - 1.2dB MAX
perdita 4.Return:
1-30MHz: - MIN 16dB
40MHz: - MIN 14dB
50MHz: - MIN 13dB
60-80MHz: - MIN 12dB
5.Crosstalk:
30MHz: - TIPO 45dB
60MHz: - TIPO 40dB
100MHz: - TIPO 35dB
6.Differential al rifiuto di modo comune:
30MHz: - MIN 43dB
60MHz: - MIN 37dB
100MHz: - MIN 33dB
tensione 7.Isolation: 1500Vrms
temperatura 8.Operating: -40℃~85℃.
Applicazioni:
1. matrici del RAID disk
2. commutatori di CompactPCI e commutatori di PXI
3. esposizioni fluorescenti di vuoto
4. inchiostro e cartucce del toner
Vantaggio competitivo:
Fornitore del capo del mondo del connettore integrato RJ45, dei trasformatori magnetici discreti e dei moduli ottici del ricetrasmettitore
1. 16 anni di esperienza di produzione,
2. persone 1100,
3. prova di 100%
4. Termine di consegna flessibile
