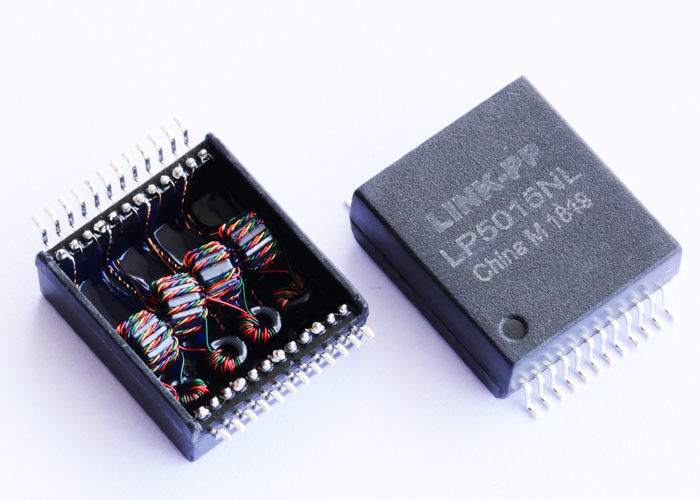

TG1G-S031NYRL SMD a 24 pin Gigabit LAN Isolation Module 350μH 1CT:1CT

Specifiche tecniche del trasformatore SMD a 24 pin

Panoramica del trasformatore Gigabit Ethernet TG1G-S031NYRL

ILTG1G-S031NYRLè un prodotto ad alte prestazioniTrasformatore Gigabit Ethernet a porta singolaprogettato perInterfacce Ethernet 10/100/1000BASE-T. Alloggiato in un compattoPacchetto SMD a 24 pin, questo modulo di isolamento LAN fornisce isolamento galvanico, adattamento di impedenza e accoppiamento di segnale superiore tra il connettore Ethernet PHY e RJ45, garantendo una trasmissione affidabile dei dati ad alta velocità nelle apparecchiature di rete. La scheda tecnica di Halo identifica questo dispositivo come aCircuito Atopologia con350μH OCL, conformità RoHS (7a) e un intervallo di temperature operative commerciali diDa 0°C a +70°C.

Progettato per l'assemblaggio SMT automatizzato, TG1G-S031NYRL è adatto per switch Ethernet, router, gateway industriali, telecamere IP, sistemi embedded, punti di accesso wireless e altri dispositivi di rete Gigabit che richiedono integrità del segnale stabile e isolamento magnetico conforme a IEEE 802.3.

• Ottimizzato per Gigabit Ethernet:Progettato specificatamente per soddisfare i requisiti IEEE 802.3ab per le applicazioni 1000BASE-T.
• Protezione ad alto isolamento:L'isolamento Hipot da 1500 Vrms protegge i circuiti integrati di rete sensibili (PHY/MAC) da sovratensioni elettriche e loop di terra.
• Impronta standard:Alloggiato in un contenitore SMD compatto a 24 pin (pacchetto NY), che consente un facile assemblaggio automatico del PCB pick-and-place.
• Induttanza stabile:Garantisce un'induttanza a circuito aperto (OCL) minima di 350 µH con polarizzazione CC da 8 mA, garantendo zero perdite di pacchetti e trasmissione dati affidabile.
• Bassa perdita di inserzione:Perdita di inserzione massima di -1,0 dB (1-100 MHz) per una potenza del segnale ottimale su cavi lunghi.

TG1G-S031NYRL Scheda tecnica - Circuito

Prestazioni elettriche

1. Induttanza a circuito aperto elevata

Un minimo350μH OCLgarantisce caratteristiche magnetiche stabili a bassa frequenza soddisfacendo i requisiti PHY Gigabit Ethernet. L'induttanza stabile aiuta a mantenere l'integrità della forma d'onda e migliora l'affidabilità della comunicazione sui cavi CAT5e e CAT6.

2. Perdita di rendimento ottimizzata

Il trasformatore fornisce un eccellente adattamento di impedenza attraverso lo spettro operativo Ethernet.

La bassa perdita di ritorno riduce al minimo le riflessioni del segnale e supporta una trasmissione differenziale affidabile ad alta velocità.

3. Protezione di isolamento da 1500 Vrms

La barriera di isolamento integrata separa elettricamente il PHY dal cavo di rete, proteggendo i circuiti sensibili dalle differenze di potenziale di terra e migliorando l'affidabilità complessiva dell'apparecchiatura.

PRONTO PER ORDINARE O HAI BISOGNO DI UNA SCHEDA TECNICA?

Quando si progettano interfacce di rete Gigabit, l'affidabilità dei componenti influisce direttamente sulla velocità della rete e sulla longevità dell'hardware. TG1G-S031NYRL fornisce una soluzione collaudata ed economica per l'isolamento della rete di livello commerciale. LINK-PP offre prezzi competitivi all'ingrosso, disponibilità affidabile delle scorte e supporto tecnico dedicato per aiutarti a rispettare le scadenze di produzione.

I nostri specialisti dei componenti sono pronti ad assistere con richieste di offerta, tempi di consegna e compatibilità dei riferimenti incrociati.

[Richiedi un preventivo]
[ Scarica la scheda tecnica TG1G-S031NYRL (LP5015ANL.pdf)]
