Dettagli del prodotto
Luogo di origine: La Cina
Marca: LINK-PP
Certificazione: UL,ROHS,Reach,ISO
Numero di modello: 615008140621
Documento: LPJE101CNL.pdf
Termini di trasporto & di pagamento
Quantità di ordine minimo: 50/500/1000/25K
Prezzo: The greater the quantity, the better the price
Imballaggi particolari: 50PCS/Tray, 1200pcs/Carton
Tempi di consegna: Godetevi la garanzia di spedizione puntuale
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 4200K-PCS/Month
Categoria di prodotto: |
1x1 connettore RJ45 attraverso il foro |
Numero di posizioni/contatti: |
8p8c |
tipo: |
Orizzontale |
Montare: |
Tht |
Sistema di cavi applicativi: |
Cat 3 |
Temperatura di operazione: |
-40°C a +85°C |
Temperatura della saldatura d'onda: |
230°C a 250°C, 5-10 secondi |
Temperatura di stoccaggio: |
-40 da ℃ a +85 ℃ |
Numero di parte: |
615008140621 |
Parti trasversali: |
LPJE101CNL |
Categoria di prodotto: |
1x1 connettore RJ45 attraverso il foro |
Numero di posizioni/contatti: |
8p8c |
tipo: |
Orizzontale |
Montare: |
Tht |
Sistema di cavi applicativi: |
Cat 3 |
Temperatura di operazione: |
-40°C a +85°C |
Temperatura della saldatura d'onda: |
230°C a 250°C, 5-10 secondi |
Temperatura di stoccaggio: |
-40 da ℃ a +85 ℃ |
Numero di parte: |
615008140621 |
Parti trasversali: |
LPJE101CNL |

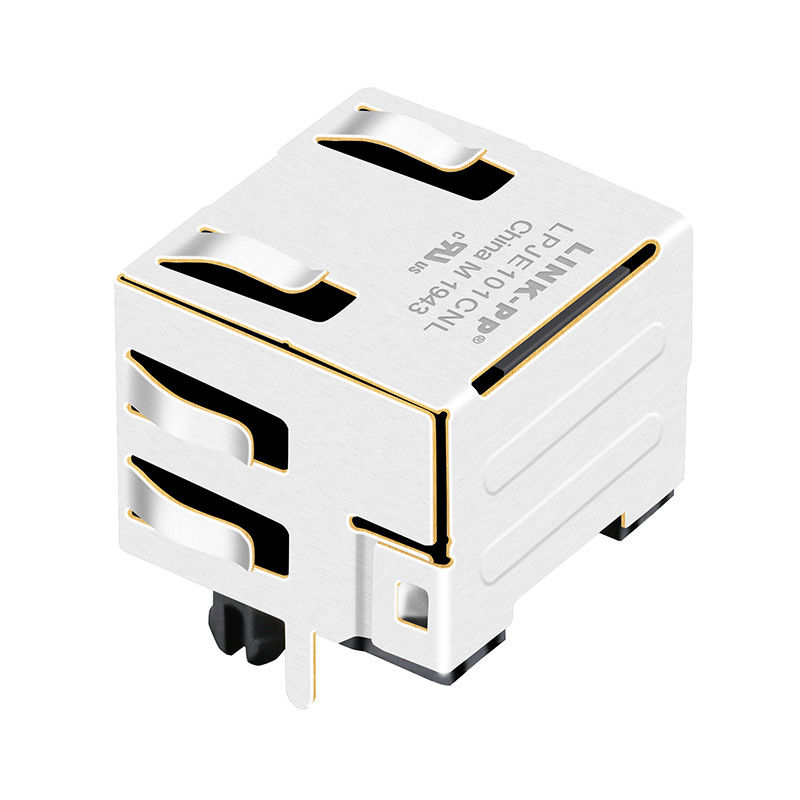

Il615008140621è un profilo standard altamente affidabile8P8C RJ45 Jack protettoprogettato per il montaggio di circuiti stampati (PCB) robusti, progettato per applicazioni standard di rete e telecomunicazioni,questo connettore modulare a porta singola 1x1 presenta un orientamento orizzontale (angolo retto) con un design di chiusura "Tab Up".
RiunioneCat 3Questo connettore funziona in modo efficiente a 1,5 A e 120 V (AC). Per adattarsi a specifici disegni di schede e integrazioni convenienti, questo modello è deliberatamente configuratocon una lunghezza massima di 20 mm o più- esenza indicatori a LEDLa sua schermatura metallica completa offre un'eccellente protezione contro le interferenze elettromagnetiche (EMI), garantendo una trasmissione del segnale pulita e stabile in ambienti difficili.
| Nome | Collegamento RJ45 montato su PCB |
|---|---|
| Genere |
Jack (femminile) |
| Numero di porti | 1x1 Porto |
| Direzione scheda |
Tap Up |
| Orientazione | 90° angolo (a destra) |
| Magnetismo | Senza |
| Stile di montaggio | Attraverso il buco |
| Opzione LED | - No, no. |
| Voltaggio di funzionamento | Climatizzazione120 V |
| Resistenza alla tensione | AC1000V 50Hz o 60Hz 1min |
| Resistenza al contatto |
20 mΩ |
| Resistenza all'isolamento | 500 MΩ MIN @ DC500 V |
| Durabilità | 600 cerchi di accoppiamento MIN |
| Imballaggio | Scaffale |
| Circuito BST | - Sì, sì. |
| AutomDX | - Sì, sì. |
| Proprietà materiali | |
| Hi-Pot | 1500 Vrms |
| Materiale isolante | Classificazione di infiammabilità UL94 V-0 PBT |
| Colore dell' isolante | Nero |
| Materiale di contatto | Leghe di rame |
| Contatto di rivestimento | Flash d'oro selettivo |
| Tipo di contatto | Stampati |
| Materiale protettivo | di bronzo |
| Scaldo di protezione | Altri prodotti |
Viene fornito come parte dei connettori RJ45 di LINK-PP con garanzia di qualità e assistenza post-vendita.Include l'ispezione dei materiali in entrata, ispezione dei resistori e dei condensatori, valutazione della saldatura e test approfonditi dei componenti LED.Questa garanzia copre eventuali difetti di fabbricazione.Il nostro team di supportoPer le considerazioni a lungo termine, questi connettori sono destinati ad una temperatura di saldatura a onde di picco di +260°C.Durabilità e longevità sono garantite anche in condizioni di saldatura difficili.
Progettato per una durabilità e prestazioni elettriche stabili, il jack Wurth 615008140621 RJ45 soddisfa i più severi standard del settore.e specifiche ambientali.
| Specificità | Dettagli |
| Materiale isolante | PBT (polybutylene terephthalate) |
| Colore | Nero |
| Indice di infiammabilità | UL94 V-0 |
| Materiale di contatto | Fosforo bronzo |
| Tipo di contatto | Stampati |
| Contatto di rivestimento | D'oro |
| Materiale protettivo | Altri materiali di acciaio, di ferro o di acciaio |
| Durabilità (classe di qualità) | 500 cicli di accoppiamento |
| Specificità | Dettagli |
| Classificazione attuale | 1.5 A |
| Voltaggio di funzionamento | 120 V (AC) |
| Resistenza al contatto | 20 mΩ Max |
| Resistenza all'isolamento | > 1000 MΩ |
| Tensione resistente dielettrica | 1000 V AC / 1 minuto |
| Specificità | Dettagli |
| Temperatura di funzionamento | -40°C a +85°C |
| Conformità ambientale | RoHS Compliant, senza piombo |
| Certificazioni delle agenzie | Certificato UL (file: E324776) |
| Specificità | Dettagli |
| Compatibilità della saldatura | Processo di saldatura a onde senza piombo JEDEC |
| Metodo di imballaggio | Scaffale |
R: No, il Wurth 615008140621 è un jack modulare standard senza magneti interni o trasformatori.
R: Questo pezzo è fornito in imballaggio in vassoio, che lo rende adatto per il trasporto sicuro e per le linee di montaggio automatizzate.
R: No, questo modello specifico è progettato senza indicatori a LED.
