Dettagli del prodotto
Luogo di origine: La Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO
Numero di modello: XRJD-S-21-8-8-5
Documento: LPJE106-3AWNL.pdf
Termini di trasporto & di pagamento
Quantità di ordine minimo: 50/500/1000/60K
Prezzo: $0.11-$14
Imballaggi particolari: VASSOIO
Tempi di consegna: In borsa entro 3 giorni
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 180K/Month
Numero di parte: |
XRJD-S-21-8-8-5 |
Porta: |
2x1 femmina |
Magnetica: |
senza |
GUIDATO: |
VERDE/VERDE |
Montaggio: |
Entrata laterale (angolo retto) |
Attraverso: |
LPJE106-3AWNL = XRJD-S-21-8-8-5 |
Numero di parte: |
XRJD-S-21-8-8-5 |
Porta: |
2x1 femmina |
Magnetica: |
senza |
GUIDATO: |
VERDE/VERDE |
Montaggio: |
Entrata laterale (angolo retto) |
Attraverso: |
LPJE106-3AWNL = XRJD-S-21-8-8-5 |

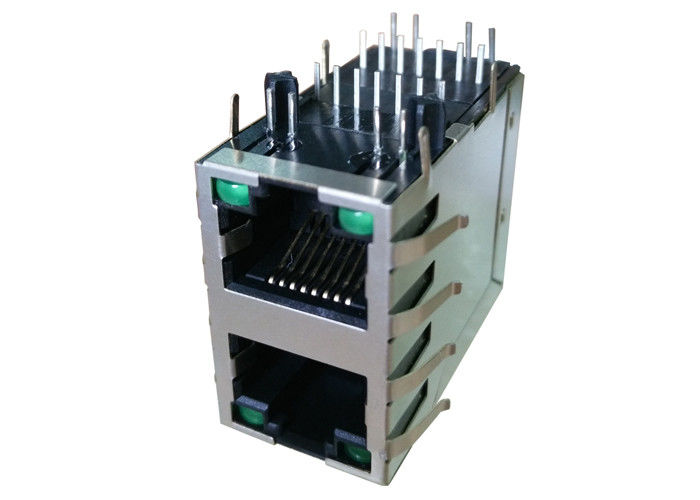

XRJD-S-21-8-8-5 è un connettore RJ45 2x1 senza magnetismo integrato. Ideale per applicazioni Gigabit Ethernet che richiedono magnetismo esterno, progettazione PCB compatta e alte prestazioni EMI.
IlXRJD-S-21-8-8-5 connettore RJ45 impilato senza magnetiè conforme aNorme IEEE 802.3ab, che garantisce prestazioni di rete affidabili a Gigabit.2x1 configurazione di porta impilato, questo connettore consenteDisposizioni di PCB ad alta densitàmantenendo eccellenti prestazioni elettriche e meccaniche.
A differenza dei jack magnetici integrati RJ45, questo modello consente agli ingegneri diottimizzare il layout PHY, il controllo EMI e l'integrità del segnaleutilizzando circuiti magnetici esterni, rendendolo ideale perreti industriali, apparecchiature di telecomunicazione e sistemi embedded.
| Parametro | Specificità |
|---|---|
| Valore nominale della tensione | 125 V CA |
| Classificazione attuale | 1.5A |
| Resistenza al contatto | ≤ 30 mΩ |
| Resistenza all'isolamento | ≥ 500 MΩ (500 V di corrente continua) |
| Forza dielettrica | 1000V AC (50/60Hz, 1 min) |
| Parametro | Specificità |
|---|---|
| Materiale per le abitazioni | PBT UL94V-0 |
| Materiale di contatto | Fosforo Bronzo (C51000) |
| Contatto di rivestimento | L'oro lampeggia sul nichel |
| Materiale dello scudo | di acciaio o di acciaio |
| Forza di accoppiamento | ≤ 2,2 kgf |
| Forza di ritenzione | ≥ 3,0 kgf |
| Durabilità | ≥ 750 cicli |
| Parametro | Specificità |
|---|---|
| Temperatura di funzionamento | -40°C a +85°C |
| Temperatura di conservazione | -40°C a +85°C |
| Umidità | < 70% RH |
| Saldatura | Saldatura a onde 250°C / 5 sec |
| Certificazione | UL (numero di fascicolo E484635), conforme alla RoHS |
L'utilizzo di un magnetismo esterno consente:
| Caratteristica | Senza Magnetismo | Con il magnetismo |
|---|---|---|
| Flessibilità di progettazione | Altezza | Limitato |
| Spazio PCB | Flessibile | Più compatto |
| Controllo dell'IME | Accordamento esterno | Impianto interno |
| Costo | Inferiore | Più alto |
| Applicazione | Sistemi doganali | Disegni plug and play |
