Dettagli del prodotto
Luogo di origine: La Cina
Marca: LINK-PP
Certificazione: UL,ROHS,Reach,ISO
Numero di modello: LMJ2058811001CNL (LPJ1011ABNL)
Termini di trasporto & di pagamento
Quantità di ordine minimo: 50/500/1000
Prezzo: Supportive
Imballaggi particolari: Vassoio, nastro & bobina
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3000K/month
Tipologie: |
RJ45 connettore magnetico integrato (ICM) |
Disposizione del connettore: |
8P8C |
Sistema di chiusura: |
Chiusura superiore |
Velocità: |
10/100 di base-tx |
Montaggio elettrico: |
THT |
Applicazione: |
HUB, scheda PC, switch, router, scheda madre PC |
Tipologie: |
RJ45 connettore magnetico integrato (ICM) |
Disposizione del connettore: |
8P8C |
Sistema di chiusura: |
Chiusura superiore |
Velocità: |
10/100 di base-tx |
Montaggio elettrico: |
THT |
Applicazione: |
HUB, scheda PC, switch, router, scheda madre PC |
| Visualizzazione |

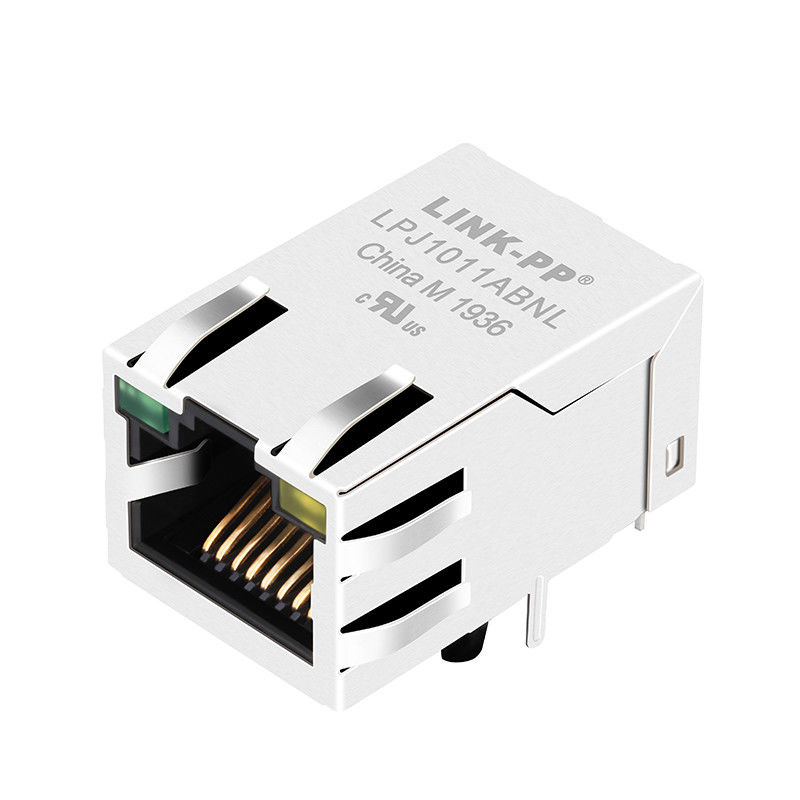

Connettore RJ45 con magneti integrati 10/100 Base-T |
|---|---|
| TR (@100KHz, 0.1V) | TX =1CT:1CT ± 3% RX = 1CT:1CT ± 3% |
| OCL (@100KHz, 100mV, 8mA, DC Bias) | PINS: (P1,P2), ((P7,P8) = 350uH MIN |
| HIPOT |
PINS (P1, P3, P2) TO (J1, J2) = 1500VAC PER 60 SECONDI PINS (P7, P6, P8) TO (J3, J6) = 1500VAC PER 60 SECONDI |
| Perdite di inserimento | -1,0 dB MAX @1,0MHzPer65 MHz |
| RITORNO DELLA PERDITA | -20 dBMinore@ 1MHz a 10MHz -16dB MIN @10MHz a 30MHz -12 dBMinore@30MHzPer60 MHz -10dB MIN @0MHzPer100 MHz |
| Parlare a vicenda | -40dB MIN @ 1MHzPer30 MHz -35 dBMinore@30MHzPer60 MHz -30dB MIN @60MHzPer100 MHz |
| RIFUSO DELLA MODA COMUNE | -30 dBMinore@ 1MHz a 50MHz -20 dBMinore@50MHz a 150MHz |
| Capacitore | 1000pF ± 25% 2KV |
| RISISTENZA | 750 HMS ± 20% |
| Resistenza della bobina | 1.80HMS MAX, 0.250HMS MIN |
| COLORE LED sinistro | Verde |
| COLORE DI LED destro | Giallo |
| Temperatura di funzionamento | 0-70°C |
Scopri LINK-PP RJ45 con serie Magnetics progettata per soddisfare i più alti standard del settore.3 specifiche e 350uH OCL minima con corrente di bias di 8mAConfidare nei connettori LINK-PP RJ45 per l'eccellenza nelle prestazioni elettriche, soppressione EMI, resistenza alle temperature e composizione dei materiali di prima qualità.
L'High-Performance LMJ2058811001CNL (LPJ1011ABNL) fornisce la massima soppressione EMI per un'integrità ottimale del segnale.
Il connettore magnetico integrato ha una forte adattabilità alle temperature e affidabilità in diverse condizioni ambientali.intervallo di temperatura di funzionamento da 0°C a +70°C.
Specifica del materiale Premium:
1. Scudo: realizzato in ottone di alta qualità con uno spessore di 0,2 mm. LMJ2058811001CNL Single Port RJ45 Connector è dotato di nickel plating per una maggiore durata e conducibilità.
2. Alloggiamento: l'alloggiamento è realizzato in PBT (polibutilene tereftalato) con un contenuto del 30% di fibra di vetro e soddisfa gli standard di ritardo di fiamma UL94V-0.
3Contatto: i contatti sono realizzati in bronzo fosforo di 0,35 mm di spessore e sono seletivamente placcati in oro per garantire prestazioni elettriche e resistenza alla corrosione superiori.
