Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO
Numero di modello: LP5004NLE
Termini di trasporto & di pagamento
Quantità di ordine minimo: 400/2000/10K/25K
Prezzo: $0.06-$3.2
Imballaggi particolari: T&R
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3KK/Month
Specifiche: |
LP5004NLE |
Ethernet: |
1000 BASE-T |
Montaggio: |
smd |
MISURA: |
17.70x15.80x6.60mm |
campioni: |
libero |
temperatura: |
0℃ a +70℃ |
Disponibili di Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Specifiche: |
LP5004NLE |
Ethernet: |
1000 BASE-T |
Montaggio: |
smd |
MISURA: |
17.70x15.80x6.60mm |
campioni: |
libero |
temperatura: |
0℃ a +70℃ |
Disponibili di Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Informazione dettagliata:

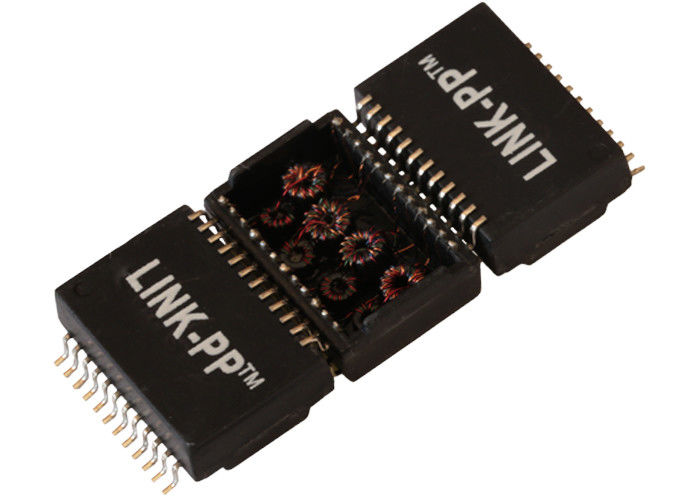

| Montaggio di superficie del porto del trasformatore 1 di magnetica di gigabit di LP5004NLE | |
| Numero del pezzo di LINK-PP | LP5004NLE |
| Velocità | 1000BASE-T |
| Numero dei porti | SINGOLO |
| Applicazione - lan | ETHERNET (non PoE) |
| Pacchetto | SMD |
| Temperatura | 0℃ A +70℃ |
| AutomDX | SÌ |
| Commento | STESSI DELLA VERSIONE DELLA NL |
| Configurazione RX | T, C, S |
| Configurazione TX | T, C, S |
| Costruzione | STRUTTURA APERTA |
| I centri per porto | 8 |
| Altezza del pacchetto (pollici) | 0,260 |
| Altezza del pacchetto (millimetro) | 6,60 |
| Lunghezza del pacchetto (pollici) | 0,697 |
| Lunghezza del pacchetto (millimetro) | 17,7 |
| Larghezza del pacchetto (pollici) | 0,496 |
| Larghezza del pacchetto (millimetro) | 12,6 |
| Rapporto RX di giri | 1CT: 1CT |
| Rapporto TX di giri | 1CT: 1CT |
Perché scelgaci
Fornitore del capo del mondo del connettore integrato RJ45 e dei trasformatori magnetici discreti
Certificazione professionale
•9001:2008 di ISO
•Certificazione dell'UL
•Portata Cetitifaction
•Conformità di RoHS
•Politica ambientale attiva
Qualità di garanzia di 100%
•Manifatturiero sotto i comandi rigorosi.
•100% provato (non appena lotto provato)
•LINK-PP è OEM di TE (Tyco) per 9 anni
•Riuscito cliente: Texas Instruments Samsung Cisco Siemens e Intel…
•LINK-PP è il fornitore preferito di TI (Texas Instruments)
•Garanzia di qualità: 6 anni
Prezzo competitivo e servizio
•Più prezzo competitivo che alone e Amphenol di Tyco di impulso
•Termine di consegna: 2-3 settimane dopo gli ordini
•I campioni liberi sono disponibili
•Fornisca la nuova progettazione per i requisiti di cliente
•90% fuori da costo di trasporto da DHL UPS DEDEX o TNT
Politica corporativa di LINK-PP
•Lo scopo corporativo è di raggiungere il più ad alto livello di soddisfazione del cliente
Con i miglioramenti continui nella qualità, nella consegna e nel servizio
• LINK-PP è commesso a e prevede la prestazione di qualità da ogni impiegato
• La norma di società è prodotti senza difetti e servizi
| Verifichi la descrizione | Spec. | 1 | 2 | 3 | PROVI FREQ. | |||||||||||
| T1 | T2 | T3 | T4 | T1 | T2 | T3 | T4 | T1 | T2 | T3 | T4 | |||||
| OCL (prova da TH2818) | MIN 350uH | 620 | 609 | 580 | 594 | 602 | 597 | 605 | 600 | 576 | 563 | 578 | 580 | 100KHz 0.1V 8mA | ||
| Giri il rapporto (prova da TH2818) | 1CT∶1CT | APPROVAZIONE | APPROVAZIONE | APPROVAZIONE | APPROVAZIONE | APPROVAZIONE | APPROVAZIONE | APPROVAZIONE | APPROVAZIONE | APPROVAZIONE | APPROVAZIONE | APPROVAZIONE | APPROVAZIONE | --- | ||
| Perdita di inserzione (prova da HP8712ET) | -1.0dB MAX | -0,30 | -0,29 | -0,27 | -0,25 | -0,38 | -0,35 | -0,33 | -0,35 | -0,30 | -0,28 | -0,31 | -0,29 | 1-100MHz | ||
| Attenuazione di riflessione (prova da HP8712ET) | MIN di -18dB | -22,7 | -23,4 | -22,2 | -21,8 | -23,0 | -22,9 | -23,4 | -21,8 | -20,6 | -21,2 | -21,4 | -20,2 | 1-40MHz | ||
| MIN di -16dB | -19,4 | -17,9 | -18,6 | -19,3 | -17,9 | -17,8 | -18,3 | -18,5 | -18,7 | -18,0 | -18,4 | -18,0 | 50MHz | |||
| MIN di -12dB | -16,1 | -15,6 | -15,5 | -15,8 | -15,8 | -15,1 | -15,8 | -15,5 | -15,3 | -15,2 | -15,6 | -15,4 | 60-80MHz | |||
| MIN di -10dB | -15,0 | -15,1 | -15,0 | -15,0 | -14,9 | -14,3 | -14,1 | -14,3 | -15,2 | -15,0 | -15,0 | -15,1 | 100MHz | |||
| Diafonia (prova da HP8712ET) | MIN di -45dB | -52,1 | -50,3 | -49,8 | -48,9 | -49,3 | -50,3 | 30MHz | ||||||||
| MIN di -40dB | -44,7 | -43,9 | -44,0 | -42,9 | -43,4 | -44,2 | 60MHz | |||||||||
| MIN di -35dB | -39,8 | -38,6 | -38,1 | -38,7 | -39,5 | -38,9 | 100MHz | |||||||||
| DCMR (prova da HP8712ET) | MIN di -43dB | -58,3 | -57,6 | -56,4 | -56,0 | -58,7 | -56,9 | -57,2 | -56,7 | -50,2 | -51,6 | -50,9 | -51,3 | 30MHz | ||
| MIN di -37dB | -44,6 | -44,2 | -40,9 | -39,8 | -43,1 | -42,7 | -45,0 | -43,9 | -42,5 | -41,8 | -42,5 | -41,8 | 60MHz | |||
| MIN di -33dB | -38,2 | -37,5 | -35,9 | -35,6 | -37,3 | -36,0 | -38,7 | -38,3 | -37,9 | -37,6 | -38,2 | -37,9 | 100MHz | |||
| Hipot (prova da WB2670A) | 1500Vrms | APPROVAZIONE | APPROVAZIONE | APPROVAZIONE | APPROVAZIONE | APPROVAZIONE | APPROVAZIONE | APPROVAZIONE | APPROVAZIONE | APPROVAZIONE | APPROVAZIONE | APPROVAZIONE | APPROVAZIONE | PRI A SEC | ||
