Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO
Numero di modello: LP5015ANL
Documento: LP5015ANL.pdf
Termini di trasporto & di pagamento
Quantità di ordine minimo: 400/2000/10K/25K
Prezzo: $0.06-$0.65
Imballaggi particolari: T&R
Tempi di consegna: In borsa entro 3 giorni
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3KK/Month
Codice prodotto: |
LP5015ANL |
Misurare: |
13,64x18,80x5,72 mm |
Velocità dati: |
1000Base-T |
Numero di canali/porti: |
separare |
PoE: |
Non |
Tipo di montaggio: |
smt |
Rapporto di curva: |
1:1 |
Intervallo di temperatura operativa: |
Da -40°C a +85°C |
Codice prodotto: |
LP5015ANL |
Misurare: |
13,64x18,80x5,72 mm |
Velocità dati: |
1000Base-T |
Numero di canali/porti: |
separare |
PoE: |
Non |
Tipo di montaggio: |
smt |
Rapporto di curva: |
1:1 |
Intervallo di temperatura operativa: |
Da -40°C a +85°C |
Fonte: LP5015ANL 1000 Base-T Gigabit Ethernet Transformer Module di LINK-PP. Magneti SMD LAN di grado industriale con isolamento 1500Vrms. Conformi a UL e RoHS.

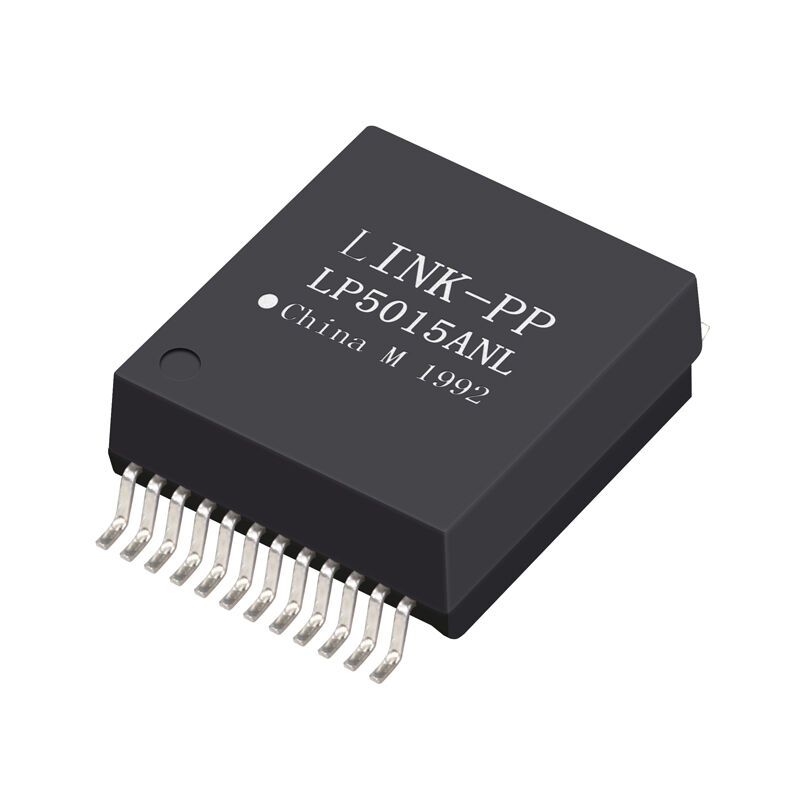

L'LP5015ANL, prodotto da LINK-PP, è un trasformatore Ethernet Gigabit Single Port progettato per soddisfare le rigide esigenze delle moderne apparecchiature di rete.Come modulo di isolamento LAN SMD altamente affidabile, è pienamente conforme agli standard IEEE 802.3 per applicazioni 10/100/1000BASE-T.Dispone di un robusto pacchetto SMD/SMT (surface mount) a 24 pin e di capacità di temperatura di funzionamento di livello industriale (da -40 °C a +85 °C), l'LP5015ANL garantisce un'integrità del segnale ottimale, un'eccellente soppressione EMI e un isolamento ad alta tensione per le comunicazioni di rete mission-critical.
-Connettività gigabit ad alte prestazioni:Progettazione a 4 canali su misura per la trasmissione 1000 Base-T.
-Affidabilità industriale:Funziona perfettamente in ambienti estremi da -40°C a +85°C.
-Sicurezza e conformità:Isolamento di 1500Vrms, certificato UL E484635 e conforme RoHS.
-Ottimizzato per la produzione automatica:Pacchetto SMD-24 compatibile con la saldatura a 250°C.
| Numero della parte | LP5015ANL |
| Produttore | LINK-PP INT'L TECHNOLOGY CO., LTD. |
| Nome del prodotto | Modulo del trasformatore 1000 Base-T |
| Tipo di prodotto | Trasformatore Ethernet Gigabit a porta singola / modulo di isolamento LAN SMD |
| Norma di rete | IEEE 802.3 10/100/1000BASE-T |
| Configurazione della porta | Porta singola (4 canali per Gigabit) |
| Tipo di pacchetto | SMD-24 |
| Stile di montaggio | Montaggio di superficie (SMD/SMT) |
| Conteggio degli spilli | 24 pin (la disposizione suggerita della piattaforma è fornita nel foglio dati) |
| Temperatura di funzionamento | -40 °C a +85 °C (grado industriale) |
| Rispetto | RoHS (2011/65/UE) |
| Certificazione di sicurezza |
Numero di fascicolo UL E484635 |
| Parametri | Requisiti | Condizioni di prova |
| Rapporto di rotazione | 1CT:1CT +/- 5% | Trasmettitore e ricevitore |
| Induttanza di circuito aperto (OCL) | 350 uH minimo | a 100KHz, 100mV con bias DC di 8mA |
| Perdita di inserimento | -1,2 dB massimo | 1-100 MHz |
| Risultato di perdita | -16 dB minimo | 1-30 MHz |
| Risultato di perdita | -14 dB minimo | 30-60 MHz |
| Risultato di perdita | -12 dB minimo | 60-80 MHz |
| Risultato di perdita | -10 dB minimo | 80-100 MHz |
| Intercettazione | -30 dB minimo | 1-100 MHz |
| Rifiuto di modalità comune (CMR) | -30 dB minimo | 1-100 MHz |
| Tensione di isolamento (Hipot) | 1500 Vrms |
L'LP5015ANL, prodotto da LINK-PP, è un trasformatore Ethernet Gigabit Single Port progettato per soddisfare le rigide esigenze delle moderne apparecchiature di rete.Come modulo di isolamento LAN SMD altamente affidabile, è pienamente conforme agli standard IEEE 802.3 per applicazioni 10/100/1000BASE-T.Dispone di un robusto pacchetto SMD/SMT (surface mount) a 24 pin e di capacità di temperatura di funzionamento di livello industriale (da -40 °C a +85 °C), l'LP5015ANL garantisce un'integrità del segnale ottimale, un'eccellente soppressione EMI e un isolamento ad alta tensione per le comunicazioni di rete mission-critical.
| Parametro | Specificità |
|---|---|
| Tipo di pacchetto | SMD-24 |
| Metodo di montaggio | Montaggio superficiale |
| Conteggio degli spilli | 24 |
| Disposizione del PCB | Disponibile la disposizione raccomandata del pad |
| Temperatura massima di riflusso | 250°C per 5 secondi |
L'LP5015ANL è installato tra il connettore Ethernet PHY e RJ45 per fornire isolamento magnetico e condizionamento del segnale.
Ethernet PHY
│
Le coppie differenziali
│
LP5015ANL
Modulo del trasformatore 1000 Base-T.
│
Collegamento RJ45
│
Cable CAT5e / CAT6
Il trasformatore esegue:
L'LP5015ANL è un trasformatore Ethernet Gigabit a porta singola utilizzato tra il connettore Ethernet PHY e RJ45 per fornire isolamento galvanico, abbinamento di impedenza, accoppiamento del segnale e soppressione EMI.
Sì, è progettato per IEEE 802.310/100/1000BASE-TInterfacce Ethernet.
Il trasformatore è dotato di un1CT:1CT ± 5%il rapporto di rotazione, che fornisce una segnalazione differenziale equilibrata per la comunicazione Gigabit Ethernet.
Un minimoInduttanza a circuito aperto 350 μHgarantisce la conformità ai requisiti Ethernet PHY, migliora le prestazioni a bassa frequenza e aiuta a mantenere una trasmissione del segnale stabile.
Il modulo offreIsolamento dielettrico di 1500 Vrms, proteggendo le apparecchiature Ethernet da transienti elettrici e differenze di potenziale di terra.
Le applicazioni tipiche includono modem SOHO ADSL, LAN-on-Motherboard (LOM), switch Ethernet, router, controller industriali, telecamere IP, punti di accesso wireless, gateway IoT,e apparecchiature di rete integrate.
Sì, è...-40°C a +85°CLa gamma di temperature di funzionamento lo rende adatto per l'automazione industriale, la rete di fabbrica, il trasporto e altre applicazioni Ethernet in ambienti difficili.
Sì, l'LP5015ANL è conforme aRoHS 2011/65/UELa Commissione europea ha adottato una direttiva relativa alla protezione dell'ambiente, che è riconosciuta dalla UL.Documento n. E484635.
