Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO

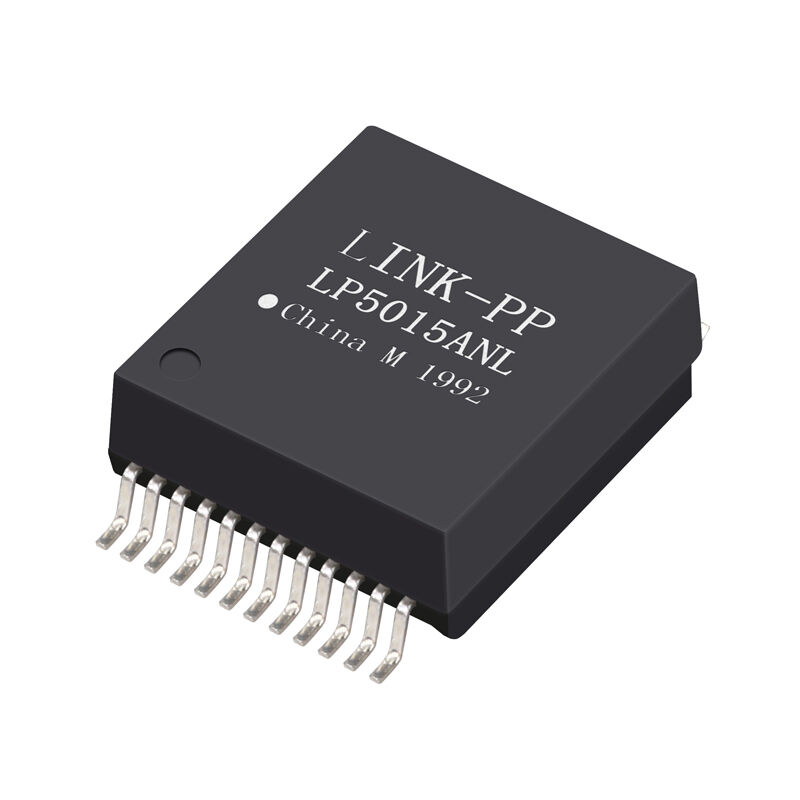

Numero di modello: LP5015ANL
Documento: LP5015ANL.pdf
Termini di trasporto & di pagamento
Quantità di ordine minimo: 400/2000/10K/25K
Prezzo: $0.06-$0.65
Imballaggi particolari: T&R
Tempi di consegna: In borsa entro 3 giorni
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3KK/Month
Codice prodotto: |
LP5015ANL |
Misurare: |
13,64x18,80x5,72 mm |
Velocità dati: |
1000Base-T |
Numero di canali/porti: |
separare |
PoE: |
Non |
Tipo di montaggio: |
smt |
Rapporto di curva: |
1:1 |
Intervallo di temperatura operativa: |
Da -40°C a +85°C |
Codice prodotto: |
LP5015ANL |
Misurare: |
13,64x18,80x5,72 mm |
Velocità dati: |
1000Base-T |
Numero di canali/porti: |
separare |
PoE: |
Non |
Tipo di montaggio: |
smt |
Rapporto di curva: |
1:1 |
Intervallo di temperatura operativa: |
Da -40°C a +85°C |
| Numero del pezzo di LINK-PP | LP5015ANL |
| Numero del pezzo di Belfuse | S558-5999-AB-F |
| Velocità | 1000 BASE-T |
| Numero dei porti | SINGOLO |
| Applicazione | Ethernet di lan |
| Pacchetto | SMD |
| Numero di PIN | 24 |
| Temperatura | - 40 + a 85 |
| Altezza del pacchetto (millimetro) | 5,72 |
| Lunghezza del pacchetto (millimetro) | 18,80 |
| Larghezza del pacchetto (millimetro) | 13,64 |
Specifiche elettriche (25):
1. Giri Ratio50KHz, 0.5V
Lato del chip: Linea side=1CT: 1CT+_2%
2. Induttanza (Ls) 100KHz, 0.1V, polarizzazione di CC 12mA:
Lato del chip: min 350uH
3. Inserzione Loss1-100MHz: -1.4dB massimo
4. Loss1-30MHz di ritorno: Min di -16dB
40MHz: Min di -14.4dB
50MHz: Min di -13.1dB
60-80MHz: Min di -12dB
100MHz: Min di -10dB
5. Differenziale al rifiuto di modo comune:
30MHz: Min di -45dB
60MHz: Min di -40dB
100MHz: Min di -35dB
6. Crosstalk30MHz: Min di -40dB
60MHz: Min di -35dB
100MHz: Min di -30dB
7. Ciao-vaso: 1500Vrms, 0.5mA, 1Sec
Lato del chip alla linea lato
Applicazioni:
Usato per le attrezzature di comunicazione e della rete quale il HUB, tessera PC, commutatore,
Router, mainboard del PC, SADH, PDH, telefono del IP, modem di xDSL
