Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO
Numero di modello: LP44009NL
Termini di trasporto & di pagamento
Quantità di ordine minimo: 400/2000/10K/25K
Prezzo: $0.06-$3.2
Imballaggi particolari: T&R
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3KK/Month
Specifiche: |
LP44009NL |
P/N: |
LP44009NL |
Ethernet: |
4x 100Base-T |
MISURA: |
28.58x16.26x5.84mm |
Montaggio: |
SMT |
campioni: |
libero |
Disponibili di Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Specifiche: |
LP44009NL |
P/N: |
LP44009NL |
Ethernet: |
4x 100Base-T |
MISURA: |
28.58x16.26x5.84mm |
Montaggio: |
SMT |
campioni: |
libero |
Disponibili di Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |

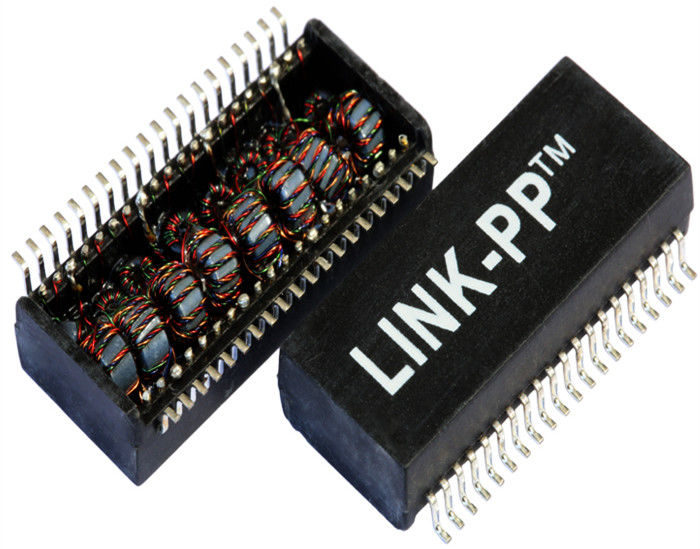

1. Ethernet 4x10/100Mbps LP44009NL
2. tensione di isolamento: 1500Vrms
3.Type: SMT
4. struttura della bobina: Toroidale
trasformatore discreto di Ethernet 1500vrms con singolo porto per il telefono del IP
| Porto del quadrato, i moduli di 10/100 di BASE-T di trasformatore di Ethernet, SMD, Rohs | |
| Numero del pezzo di LINK-PP | LP44009NL |
| Numero del pezzo di Bothhand | HF 40SS1041RX |
| Velocità | 10/100BASE-T |
| Numero dei porti | QUADRATO |
| Applicazione - lan | ETHERNET (NON PoE) |
| Pacchetto | SMD |
| Temperatura | 0 + a 70 |
| AutomDX | SÌ |
| Commento | STESSI DELLA VERSIONE DELLA NL |
| Configurazione RX | T, C, S |
| Configurazione TX | T, C, S |
| Costruzione | STRUTTURA APERTA |
| I centri per porto | 16 |
| Altezza del pacchetto (pollici) | 0,260 |
| Altezza del pacchetto (millimetro) | 6,60 |
| Lunghezza del pacchetto (pollici) | 1,125 |
| Lunghezza del pacchetto (millimetro) | 28,58 |
| Larghezza del pacchetto (pollici) | 0,63 |
| Larghezza del pacchetto (millimetro) | 16,00 |
| Rapporto RX di giri | 1CT: 1CT |
| Rapporto TX di giri | 1CT: 1CT |
Specifiche elettriche (25):
1. Giri Ratio50KHz, 0.5V
Lato del chip: Linea side=1CT: 1CT+_2%
2. Induttanza (Ls) 100KHz, 0.1V, polarizzazione di CC 12mA:
Lato del chip: min 350uH
3. Inserzione Loss1-100MHz: -1.4dB massimo
4. Loss1-30MHz di ritorno: Min di -16dB
40MHz: Min di -14.4dB
50MHz: Min di -13.1dB
60-80MHz: Min di -12dB
100MHz: Min di -10dB
5. Differenziale al rifiuto di modo comune:
30MHz: Min di -45dB
60MHz: Min di -40dB
100MHz: Min di -35dB
6. Crosstalk30MHz: Min di -40dB
60MHz: Min di -35dB
100MHz: Min di -30dB
7. Ciao-vaso: 1500Vrms, 0.5mA, 1Sec
Lato del chip alla linea lato
Applicazioni:
Usato per le attrezzature di comunicazione e della rete quale il HUB, tessera PC, commutatore,
Router, mainboard del PC, SADH, PDH, telefono del IP, modem di xDSL
Vantaggio competitivo:
persone 1100,
prova di 100%
Termine di consegna flessibile
