Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO
Numero di modello: LP1101NL
Termini di trasporto & di pagamento
Quantità di ordine minimo: 400/2000/10K/25K
Prezzo: $0.06-$3.2
Imballaggi particolari: T&R
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3KK/Month
Specifiche: |
LP1101NL |
P/N: |
LP1101NL |
Rapporto: |
RX=1CT: 1CT |
Ethernet: |
1x10/100M |
campioni: |
libero |
Disponibili di Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Specifiche: |
LP1101NL |
P/N: |
LP1101NL |
Rapporto: |
RX=1CT: 1CT |
Ethernet: |
1x10/100M |
campioni: |
libero |
Disponibili di Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |

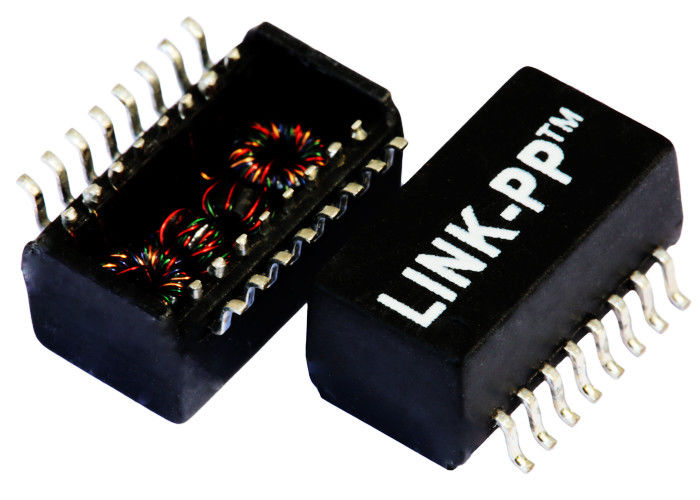

| Singolo porto, i moduli di 10/100 di BASE-T di trasformatore di Ethernet, SMD, Rohs | |
| Numero del pezzo di LINK-PP | LP1101NL |
| Numero del pezzo di impulso | H1101NL |
| Velocità | 10/100BASE-T |
| Numero dei porti | SINGOLO |
| Applicazione - lan | ETHERNET (NON PoE) |
| Pacchetto | SMD |
| Temperatura | 0 - 70 |
| AutomDX | SÌ |
| Commento | STESSI DELLA VERSIONE DELLA NL |
| Configurazione RX | T, C, S |
| Configurazione TX | T, C, S |
| Costruzione | STRUTTURA APERTA |
| I centri per porto | 4 |
| Altezza del pacchetto (pollici) | 0,240 |
| Altezza del pacchetto (millimetro) | 6,20 |
| Lunghezza del pacchetto (pollici) | 0,50 |
| Lunghezza del pacchetto (millimetro) | 12,70 |
| Larghezza del pacchetto (pollici) | 0,366 |
| Larghezza del pacchetto (millimetro) | 9,30 |
| Rapporto RX di giri | 1CT: 1CT |
| Rapporto TX di giri | 1CT: 1CT |
Specifiche elettriche @25℃
1.OCL: MIN 350uH
@100KHz, 0.1Vrms, 8mADC di sbieco
rapporto 2.Turns:
TX=1.25CT∶1CT RX=1CT∶1CT
perdita 3.Insertion:
0.1-100MHz: - 1.1dB MAX
4.Return perdita (TIPO di dB):
30MHz: - 20 60MHz: - 14
80MHz: - 11,5
5.Crosstalk (TIPO di dB):
30MHz: - 45 60MHz: - 40
100MHz: - 35
6.DCMR (TIPO di dB):
30MHz: - 42 50MHz: - 37
100MHz: - 33
7.Hipot: MIN 1500Vrms
temperatura 8.Operating: 0℃~70℃.
