Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,ROHS,REACH,ISO
Numero di modello: ETH1-460L
Termini di trasporto & di pagamento
Quantità di ordine minimo: 400/2000/10K/25K
Prezzo: $0.06-$3.2
Imballaggi particolari: T&R
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3KK/Month
tipo del trasformatore: |
ETH1-460L Trasformatori di percorso del segnale |
Rapporto di giri: |
1: 1 Trasmettitore, 1: 1 Ricevitore |
Norme: |
IEEE 802.3at2009 e IEEE 802.3.bt |
Induttanza a circuito aperto: |
350µH |
Intervallo di temperatura ambiente: |
-40°C a +85°C |
Sfalsi la corrente: |
35 mA a 25°C |
Isolamento da avvolgimento a avvolgimento: |
1500 VRMS |
Tensione di isolamento: |
1.5 kV |
tipo del trasformatore: |
ETH1-460L Trasformatori di percorso del segnale |
Rapporto di giri: |
1: 1 Trasmettitore, 1: 1 Ricevitore |
Norme: |
IEEE 802.3at2009 e IEEE 802.3.bt |
Induttanza a circuito aperto: |
350µH |
Intervallo di temperatura ambiente: |
-40°C a +85°C |
Sfalsi la corrente: |
35 mA a 25°C |
Isolamento da avvolgimento a avvolgimento: |
1500 VRMS |
Tensione di isolamento: |
1.5 kV |
Il trasformatore LAN ETH1-460L è progettato per soddisfare le esigenze delle applicazioni PoE plus.questi trasformatori aumentano l' efficienza dei moderni progetti di rete.
1. progettazione di impianti di cablaggio 4P ad alta potenza60/120 watt, garantendo una robusta distribuzione di potenza nelle applicazioni di rete.
2. eccedenzeGigabit Ethernetrequisiti di perdita di ritorno per la trasmissione di dati ad alta velocità.
3. Conforme aiIEEE 802.3at-2009- eIEEE 802.3.btNorme industriali di tipo 4 per applicazioni PoE+ e PoE++
4Può gestire 22,5 mA di spostamento minimo di corrente continua a 85°C, con un tipico aumento di temperatura di 7°C con 800 mA e 10°C con 1000 mA di corrente continua applicata, mantenendo la stabilità in diverse condizioni ambientali.
5Questa soluzione a un singolo componente può essere utilizzata al posto di due parti ETH1-230, risparmiando così prezioso spazio sulla scheda.
6. Ampio intervallo di temperatura ambiente di-40°C a +85°Cadatto a varie condizioni ambientali.
7. conferritemateriale di base per prestazioni migliorate eTermini conformi alla RoHSper la sostenibilità ambientale.
8Sopporta fino a tre ricorrenti di 40 secondi+260°C, garantendo durata e affidabilità durante l'assemblaggio.
9. Conformi802.3af specifichecon minime perdite di inserimento e eccellenti perdite di ritorno su tutta la gamma di frequenze.
|

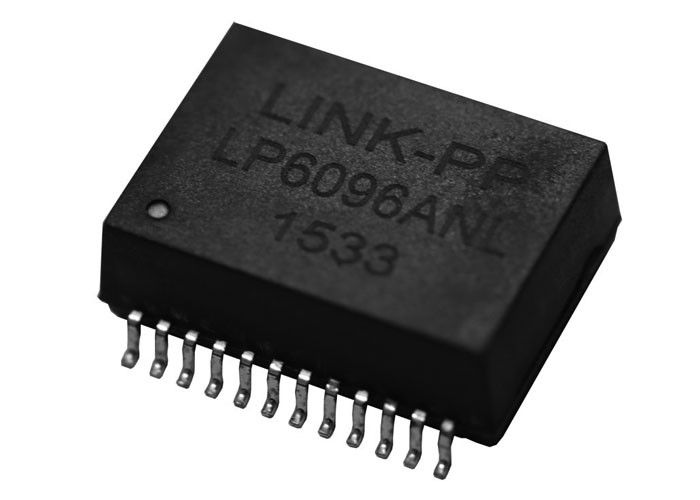

LINK-PP LP6096ANL = ETH1-460L |
|
|
Numero della parte LINK-PP |
LP6096ANL |
|
Numero della parte di coilcraft |
ETH1-460L |
|
Velocità |
1000BASE-T |
|
Applicazione - LAN |
ETHERNET (PoE+) |
|
Materiale di base |
Ferrite |
| Converte il rapporto RX | 1CT:1CT |
| Torna rapporto TX | 1CT:1CT |
| Perdita di inserimento |
10,0 min dB da 0,1 MHz a 100 MHz 1.2 min dB a 125 MHz |
| Risultato di perdita | 18 dB min da 1 MHz a 40 MHz 16 dB min a 50 MHz 12 dB min a 80 MHz 10 dB min a 100 MHz |
| Induttanza | 350 uH |
| Isolamento da avvolgimento a avvolgimento | 1500 Vrms |
| Terminare | RoHS-compliant. 260°C compatibile. stagno-argento-rame su stagno su nichel su fos fos fos terminazioni di bronzo |
|
Temperatura di funzionamento |
-40°C a +85°C |
| livello di sensibilità all'umidità (MSL) | 1 |
|
Peso |
3.6 g |
|
Pacco |
50/13" bobina; nastro di plastica: 32 mm di larghezza, 0,5 mm di spessore, 24 mm di spaziatura tra le tasche, 10,6 mm di profondità delle tasche |
