Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO
Numero di modello: TG1G-E012NZRL
Termini di trasporto & di pagamento
Quantità di ordine minimo: 400/2000/10K/25K
Prezzo: $0.06-$3.2
Imballaggi particolari: T&R
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3KK/Month
Oggetto nessun: |
TG1G-E012NZRL |
Categoria: |
Trasformatore di gigabit Rj45 |
Rapporto di giri: |
1CT: 1CT |
Montaggio: |
Montaggio superficiale |
Dimensione/dimensione: |
17.7mm L x 15.8mm W x 6.6mm H |
Disponibili di Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Oggetto nessun: |
TG1G-E012NZRL |
Categoria: |
Trasformatore di gigabit Rj45 |
Rapporto di giri: |
1CT: 1CT |
Montaggio: |
Montaggio superficiale |
Dimensione/dimensione: |
17.7mm L x 15.8mm W x 6.6mm H |
Disponibili di Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
| Numero dei porti | Applicazioni | Rapporto di giri | Potere sopra Ethernet |
| TG1G-E012NZRL | Ethernet di lan (PoE) | 1:1 | IEEE 802.3/IEEE 802.3af |
| Imballaggio | I centri per porto | Tipo del montaggio | Temperatura |
| Bobina, cartone | 12 | SMT/SMD | - 40 + a 85 |
| Numero di perni | Protezione | Tensione di isolamento | Colore del LED |
| 24 perni | -- | Vrms 1500 | --- |
Specificazione elettrica @25℃
| 1.Insertion perdita (dB massimo): | 0.3-1MHz: -1,1 1-65MHz: -0,8 |
| 65-100MHz: -1,0 100-125MHz: -1,2 | |
| 2.Return perdita (OHM minimo @100 di dB): | 0.5-40MHz: -18 |
| 40-100MHz: -12-20LOG (f/80MHz) | |
| 3.Crosstalk (min di dB): | 0.3-100MHz: -33-20LOG (f/100MHz) |
| 4.CM A CM REJ: | 0.3-100MHz: Min di -30dB |
| 5.CM Al DM REJ: | 0.3-100MHz: Min di -35dB |
| rapporto 6.Turns: | PRI: SEC= 1CT: 1CT ±2% |
| 7.Inductance (100KHz/0.1V@11mA): | min 350uH |
| linea corrente di CC 8.Balanced: | 350mA @ 57VDC massimo continuo |
| 9.Hipot: | 1500Vrms/0.5mA |
| temperatura 10.Operating: | -40℃~+85℃. |
NOTE:
moduli del trasformatore 1.Gigabit con potere sopra opzione di Ethernet
speciffcation di 2.Meets IEEE 802.3af
la parte di 3.For RoHS aggiunge il suffisso nl
lega per saldatura di punta di 4.RoHS " nl» che valuta 260℃%%P5℃.
Applicazioni:
Vantaggio competitivo
Progettista e produttore del ☛ per 18 anni.
impianti del ☛ 2500, 4 piante
Del ☛ analizzatore di rete della passera del passaggio definitivamente
Azione del ☛ o 4 settimane.
Progettazione flessibile del ☛ secondo le informazioni richieste dei clienti senza qualsiasi tassa exral.

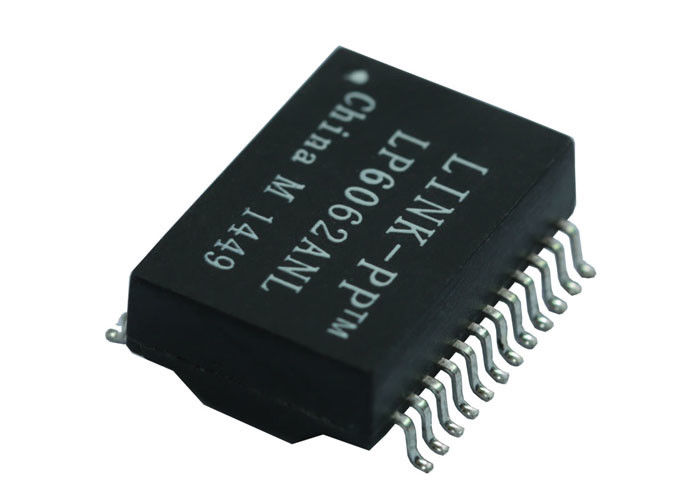

| Porto 24Pins Gigabit Ethernet LP6062ANL del trasformatore di TG1G-E012NZRL SMD singolo | |||
|---|---|---|---|
